Umbaubericht WKA-Diorama

Veröffentlicht am 19.01.2018

(c) www.hadel.net

Den Anfang machte eine neue Holzplatte. Für meine Module habe ich ein Rastermass von 30 x 60 cm festgelegt.

(c) www.hadel.net

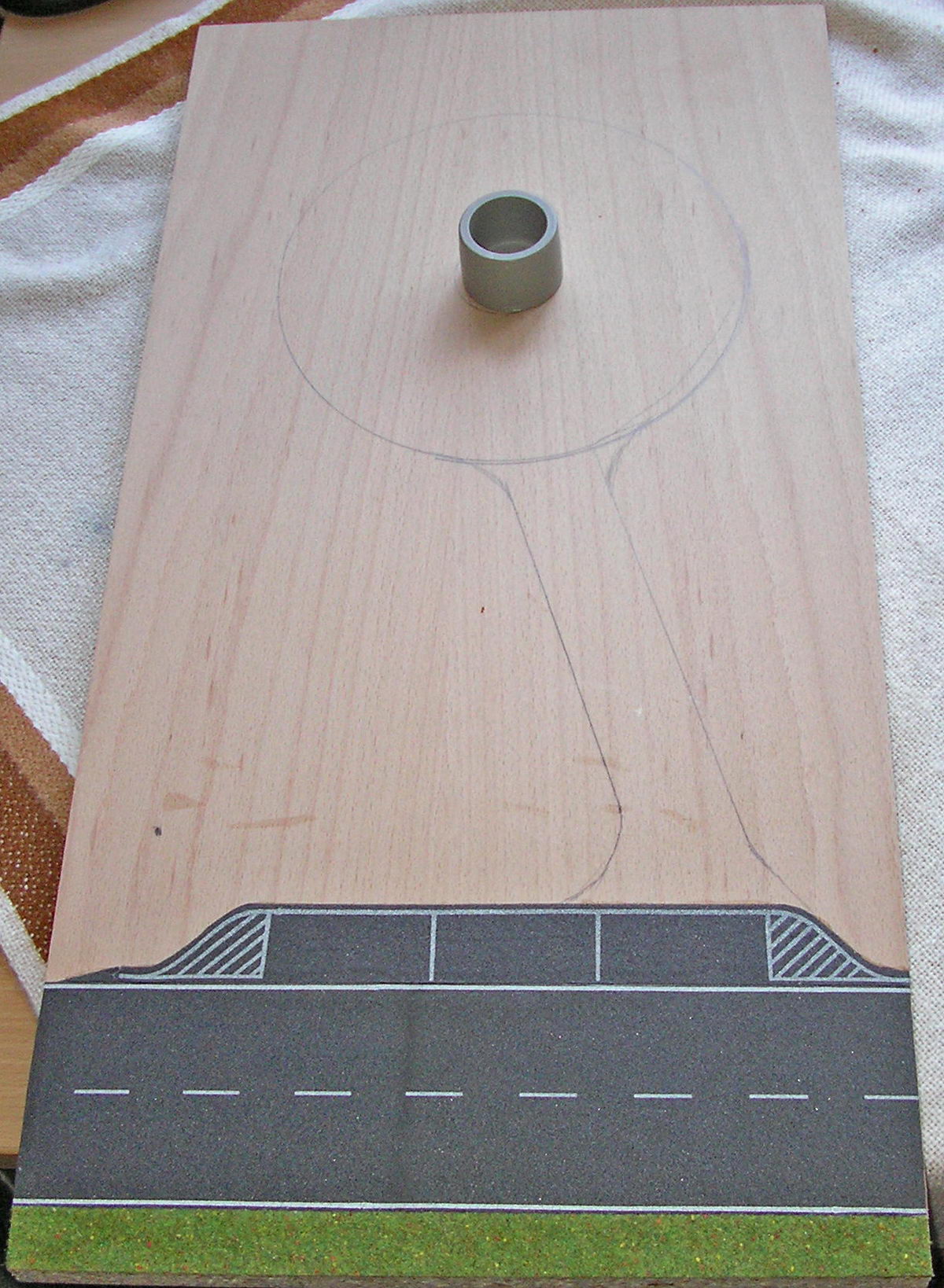

Grob wird die spätere Landschaft skizziert. Die Straße ist - passend zu den anderen Modulen - bereits aufgeklebt.

(c) www.hadel.net

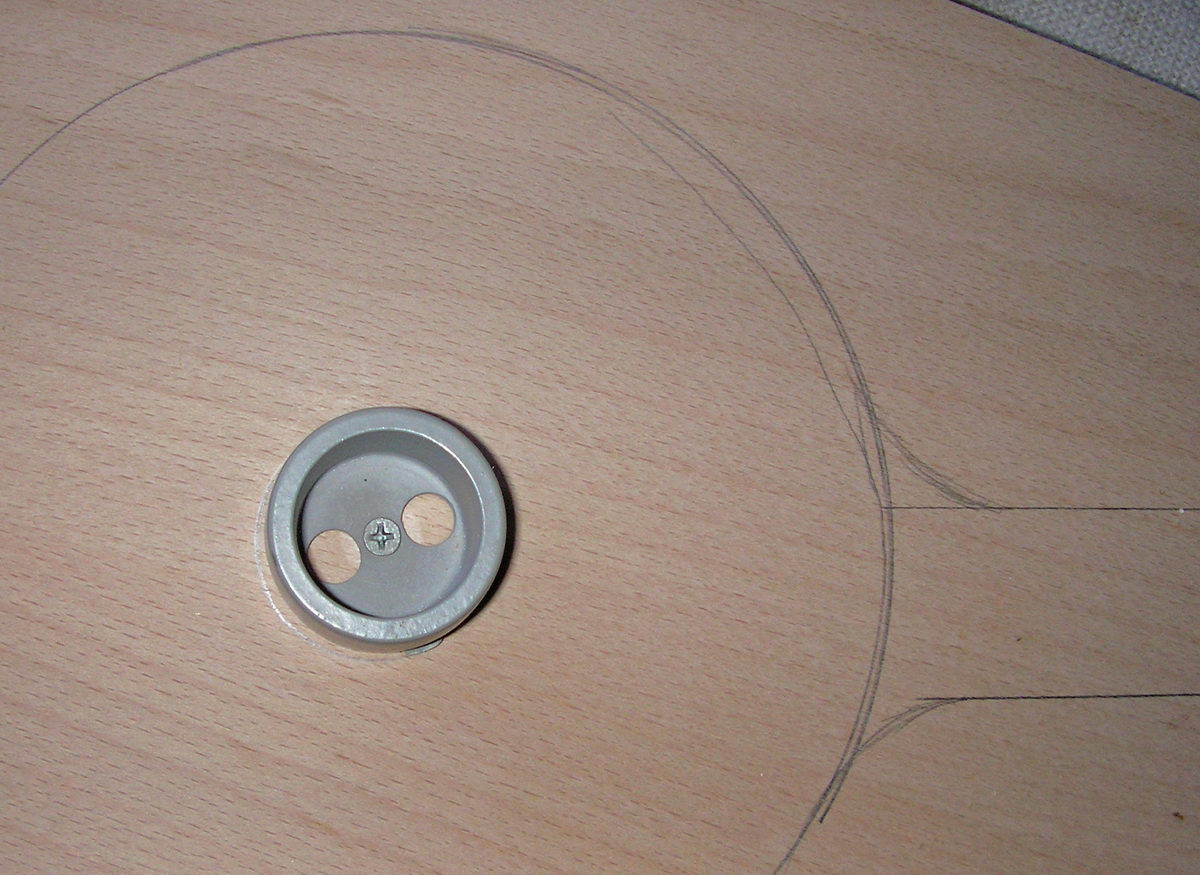

Der Sockel für das Windrad wurde aus der wuchtigen Grundplatte geschnitten und festgeschraubt.

(c) www.hadel.net

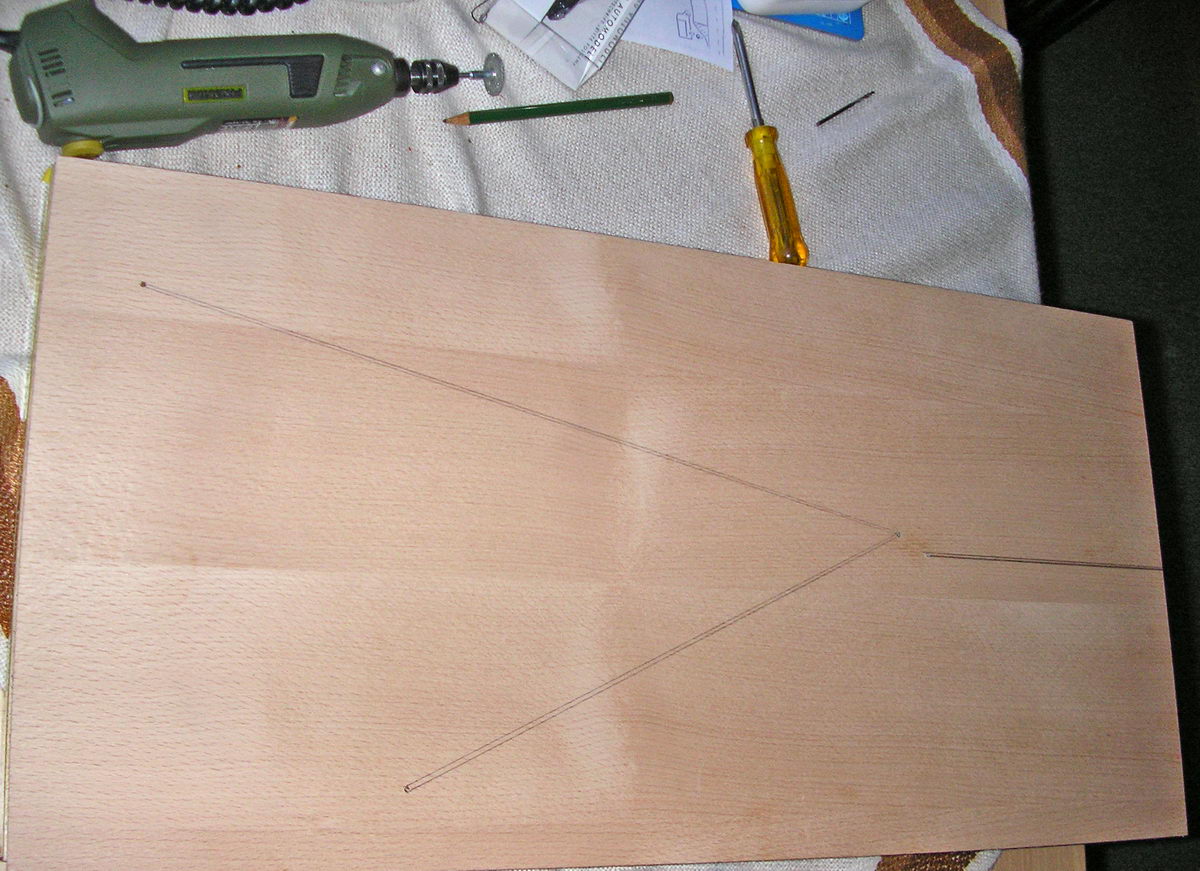

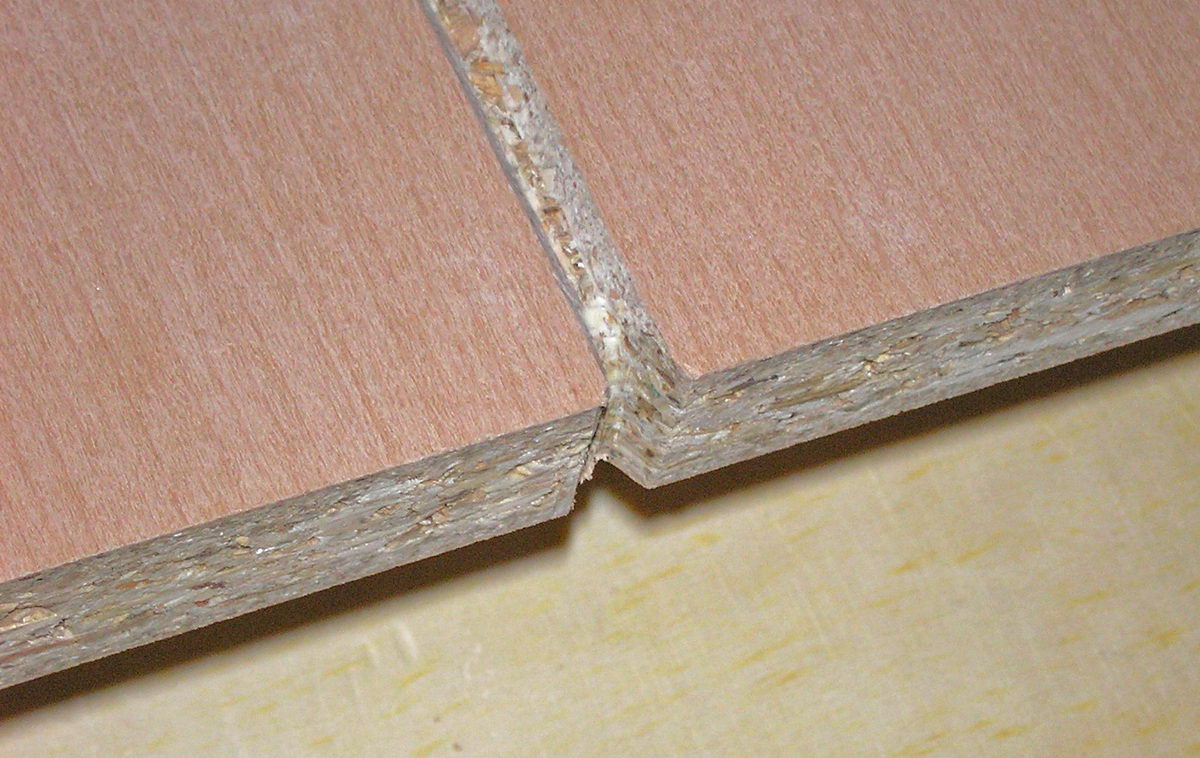

Auf der Rückseite haben wir kleine Schächte für die verschiedenen Kabel gefräst.

(c) www.hadel.net

Nur mit versenkten Kabeln liegt die Platte gut auf dem Tisch.

(c) www.hadel.net

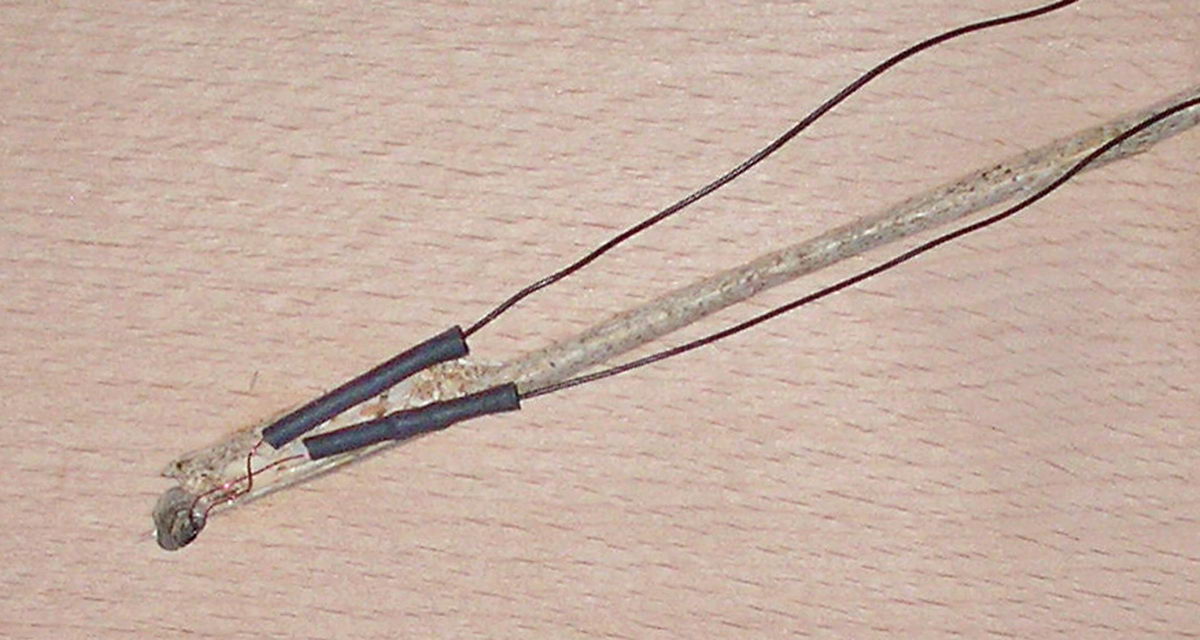

In diesen Schächten wurden die notwendigen Kabel verlegt. Drei Stellen waren für die Beleuchtung des Fischwagens, den Wagen der zivilen Polizei und die Stromversorgung der Windkraftanlage nötig.

(c) www.hadel.net

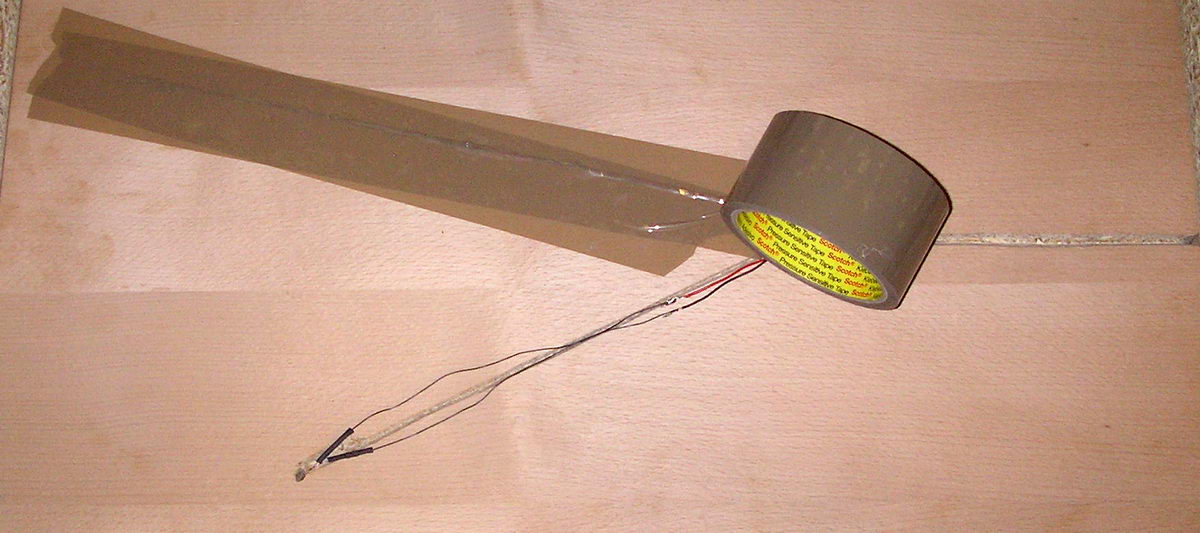

Da sich die Schächte an den Unterseiten der Platten befinden, sind die Kabel dort relativ gut geschützt. Die Schächte werden mit Paketband verklebt.

(c) www.hadel.net

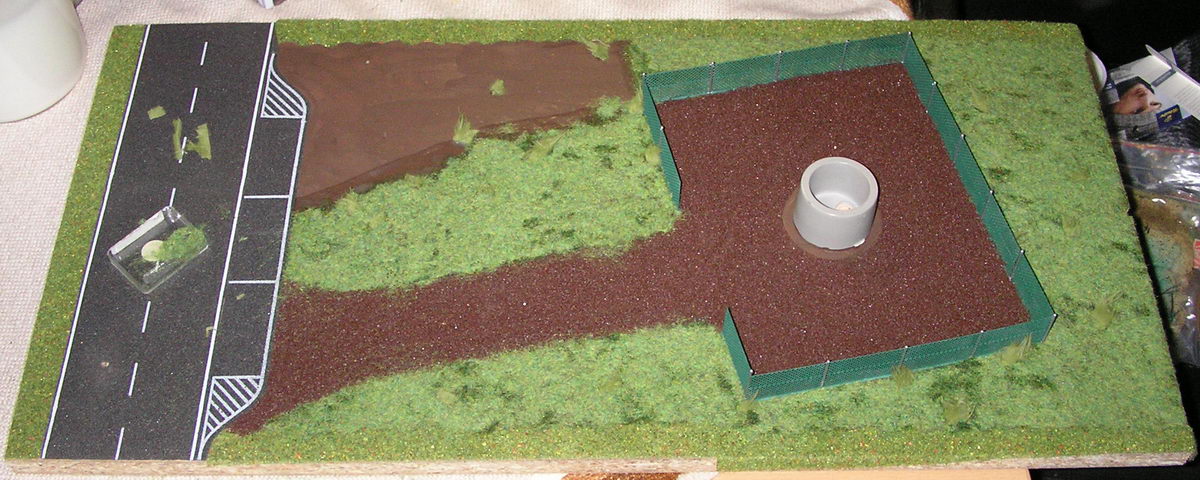

Der Boden wurde braun grundiert, die erste Schotterung erfolgt. Stark angesetzter Tapetenkleister sorgt für den festen Halt des feinen Schotters.

(c) www.hadel.net

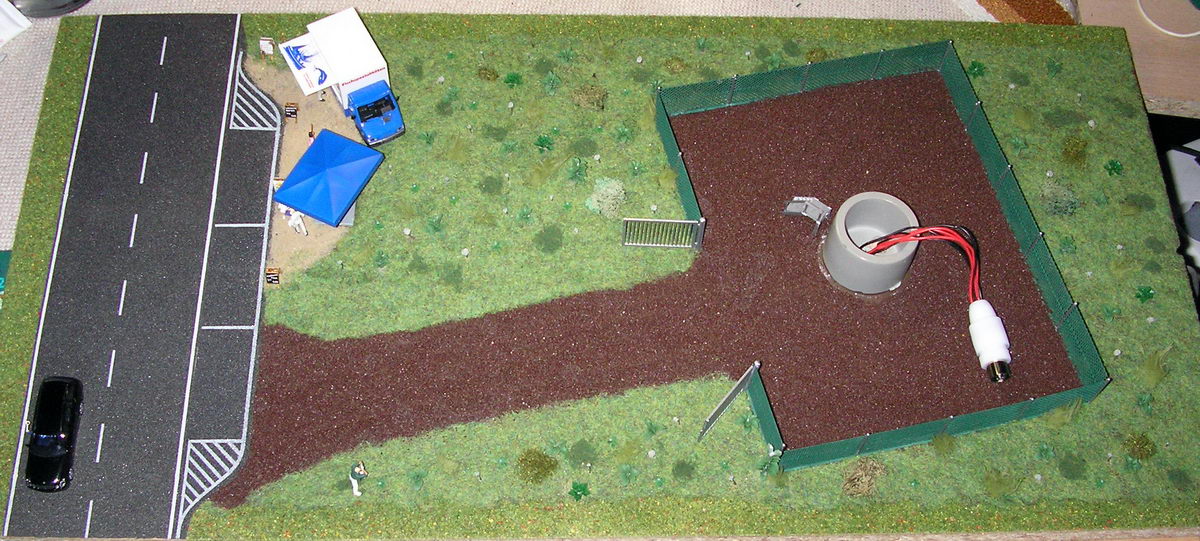

Nach der Zufahrt folgt die Begrünung und Bepflanzung.

(c) www.hadel.net

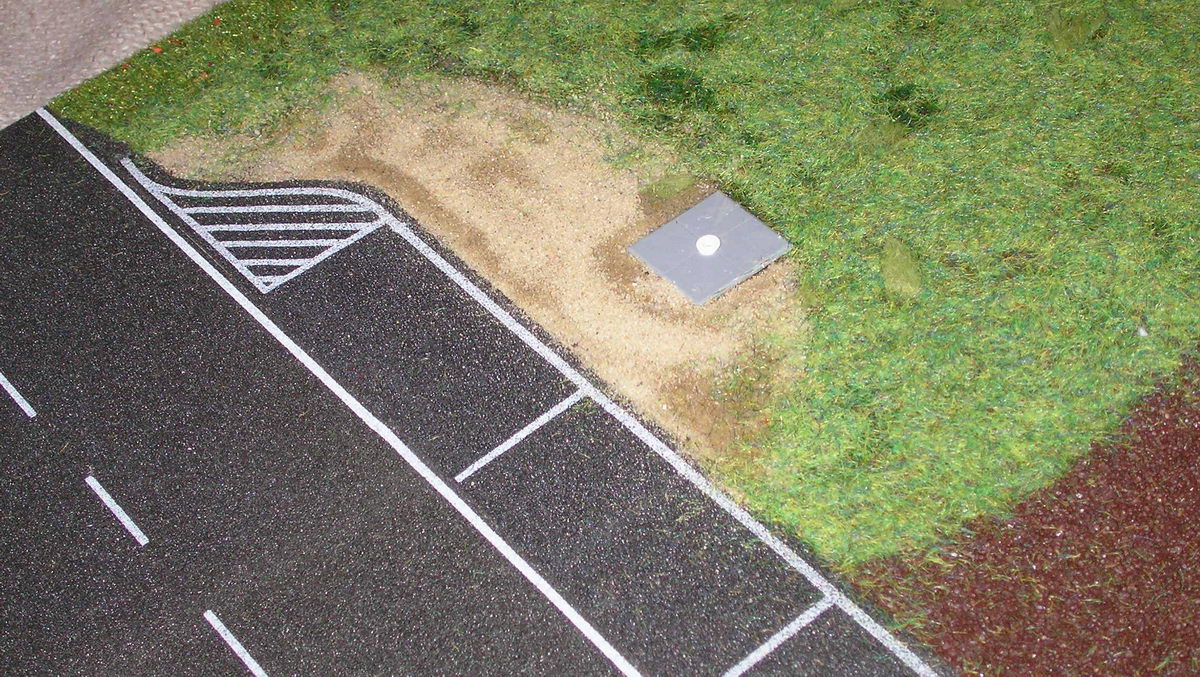

Am Fischwagen herrscht reger Verkehr, so dass hier nichts wachsen kann.

(c) www.hadel.net

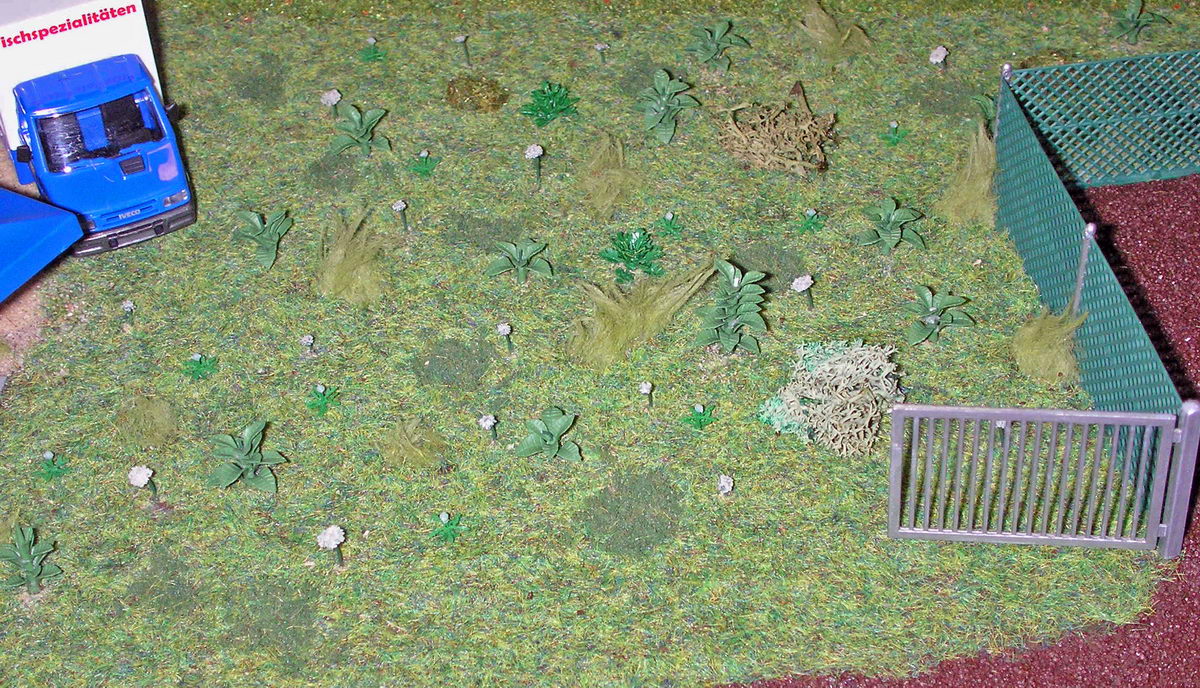

So langsam wird's hübsch. Allerdings wollte ich hier Unmengen von Wildpflanzen sprießen lassen. Die dunklen Punkte sind Stellen, die bereits mit Tapetenkleister vorgeweicht wurden, um weitere Pflanzen einzukleben.

(c) www.hadel.net

Nach einiger Zeit sa es dann schon so aus.

www.hadel.net

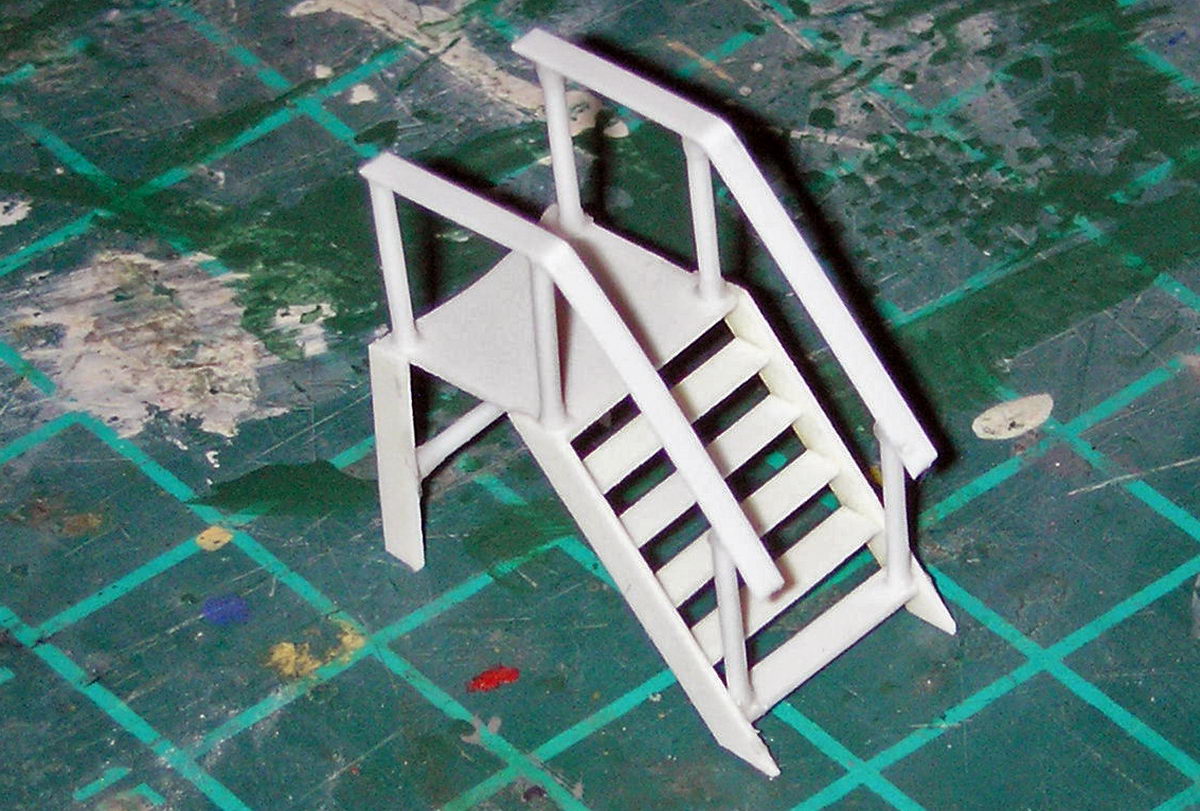

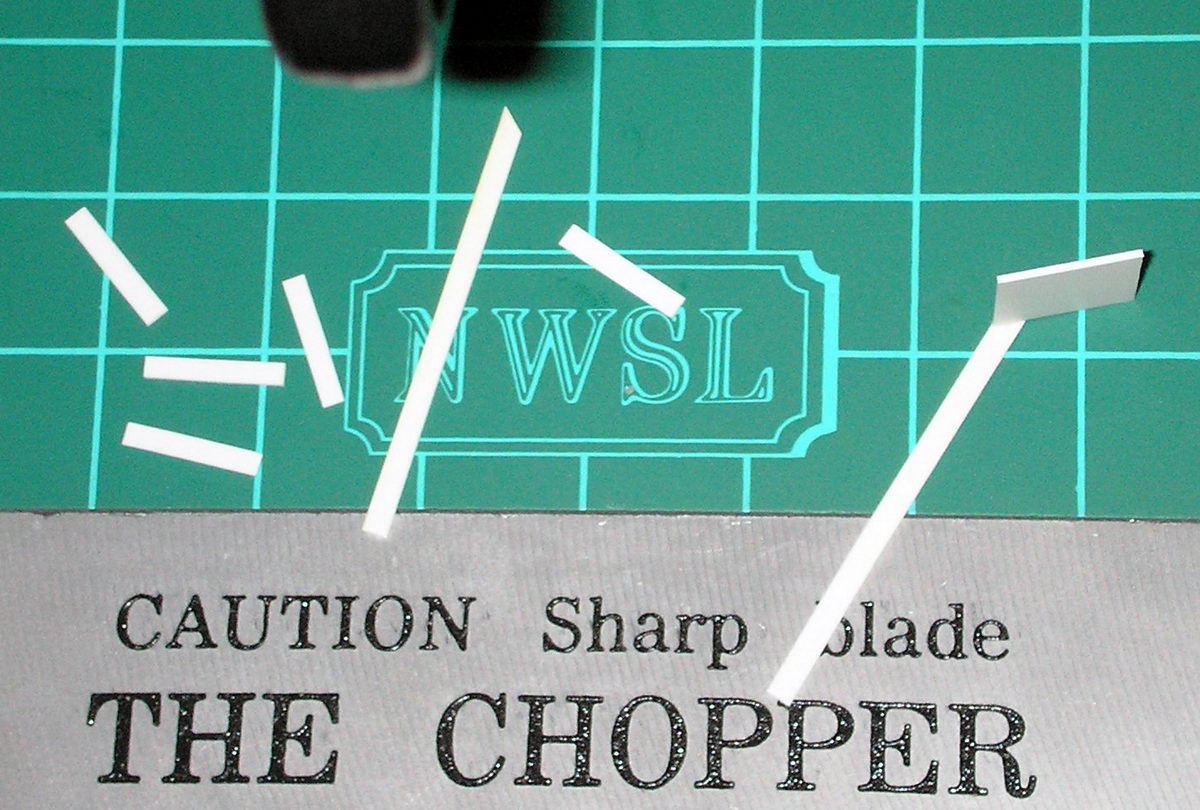

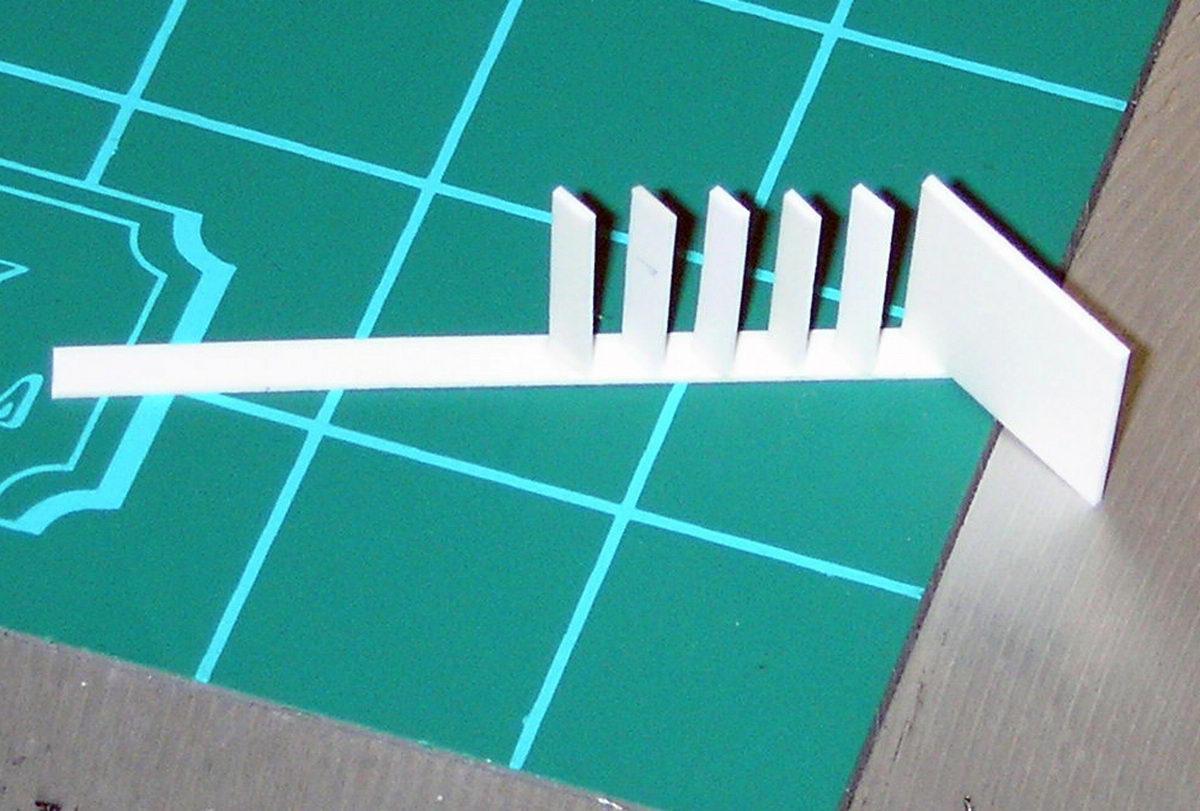

Aus Kunststoffprofilen entstand der Treppenaufgang für zur Tür des Turmes.

So könnte es passen!

www.hadel.net

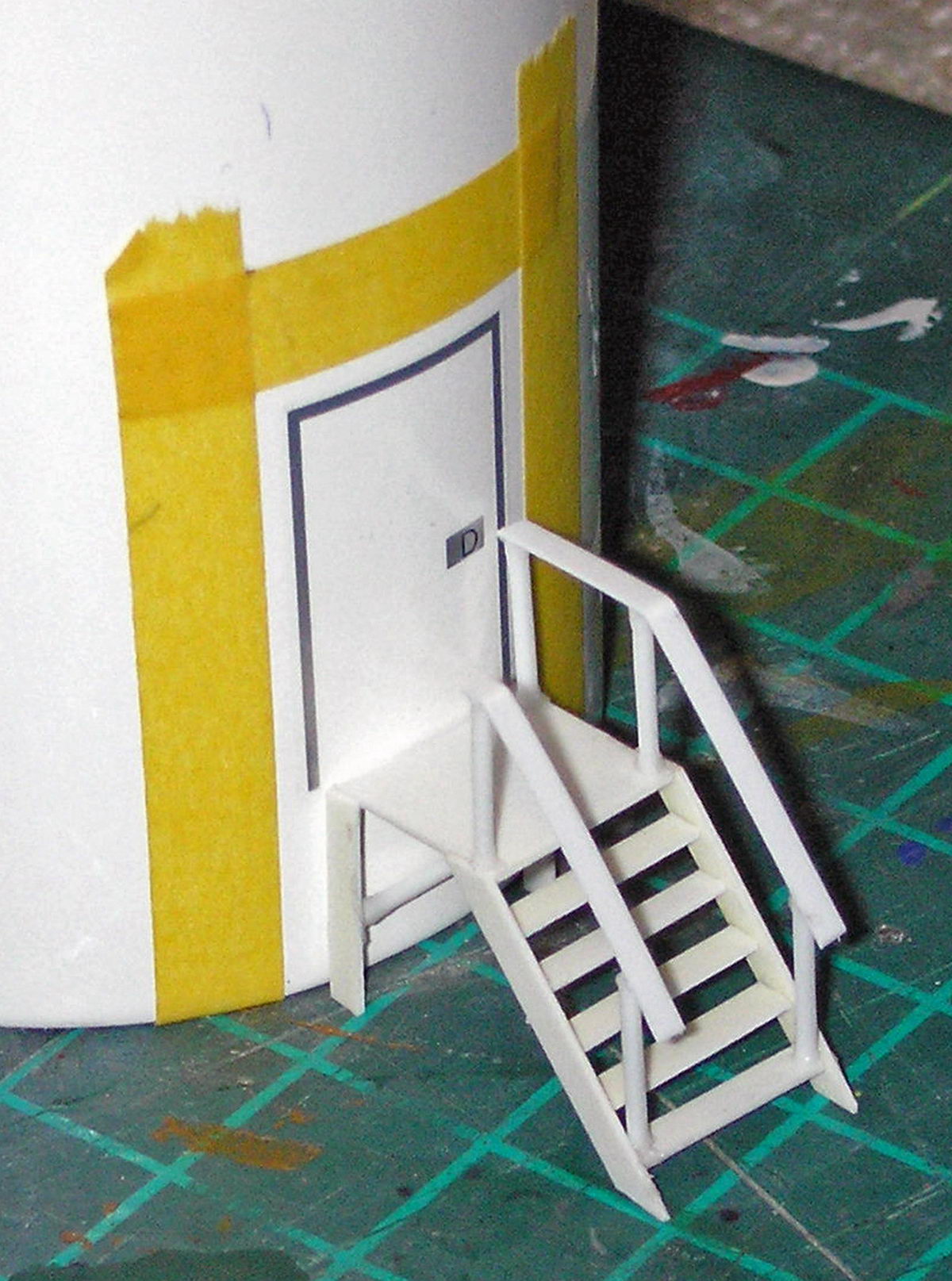

Die Tür wurde als Decal aufgebracht und großflächig mit Klarlack versiegelt.

Bei solchen Dingen ist es ratsam, auf eine gewisse "Messetauglichkeit" zu achten.

(c) www.hadel.net

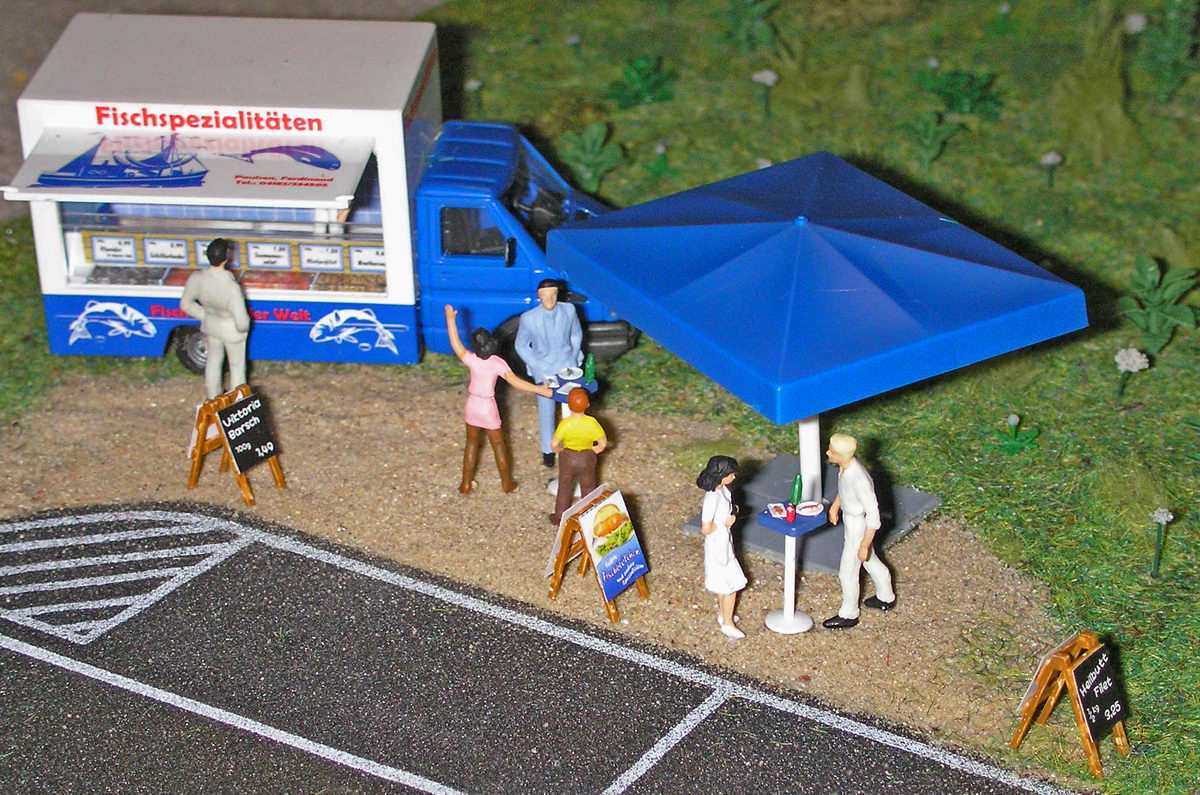

Viele kleine Details, wie das bunte Treiben am Fischwagen, sorgen für den letzten Schliff.

(c) www.hadel.net

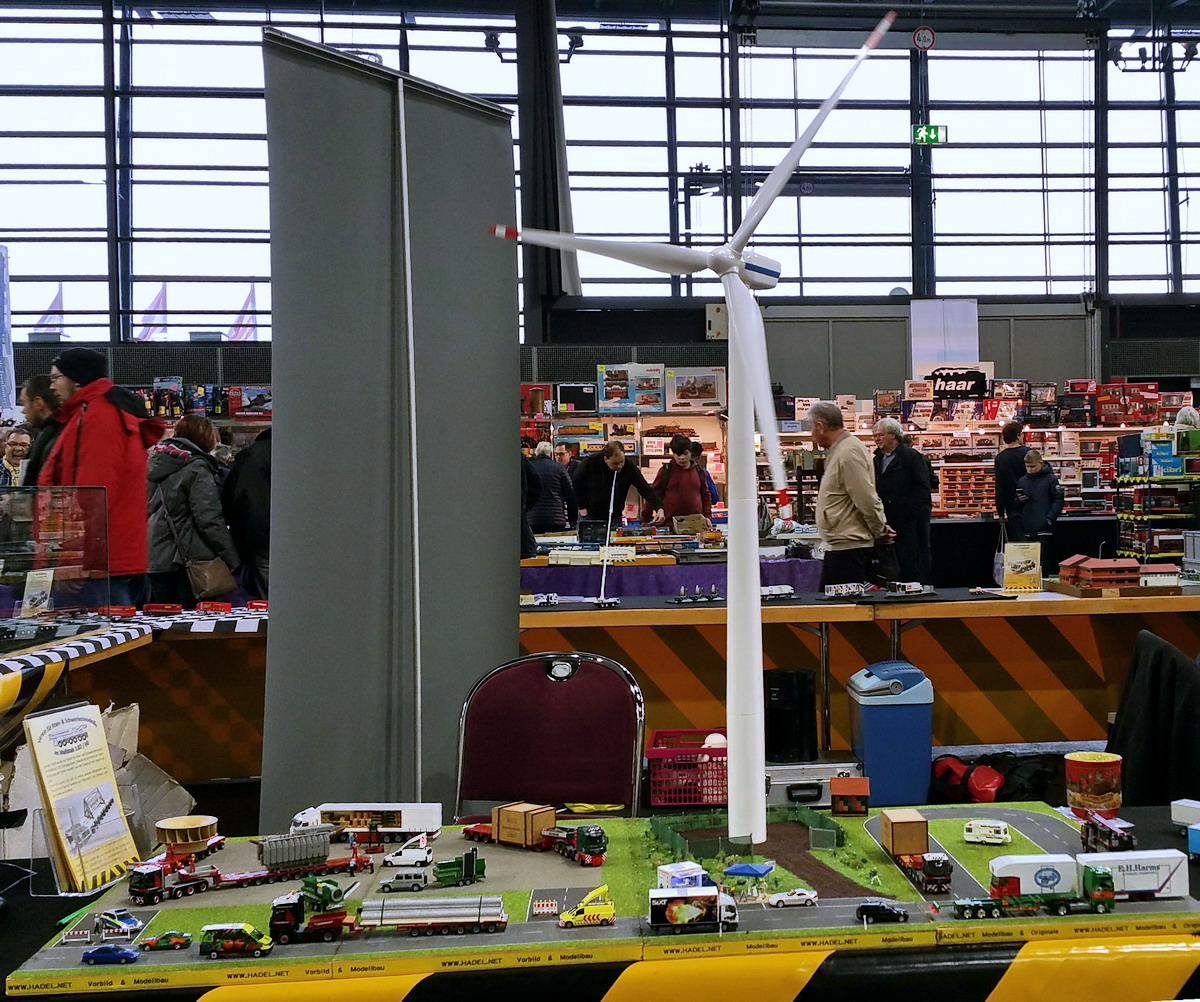

So kann das WKA-Diorama auf Messen präsentiert werden.
