Elektronik auf dem Diorama - Wohin mit den Kabeln?

Dioramen sind schön! Noch schöner und vor allem auffälliger werden sie allerdings, wenn darauf etwas leuchtet, blinkt oder sich sogar bewegt! Elektronische Helferlein gibt es dazu genug, die Frage ist nur, wie baut man sie ein, damit man nur den "puren Effekt", nicht aber die nötigen Kabel sieht?

Das zeige ich hier anhand meines Dioramas Die Traube.

(c) www.hadel.net

Zu allererst muß man sich die Grundplatte des Dioramas vornehmen und die Positionen der festen Objekte wie z. B. Häuser usw. aufzeichnen und sich dann überlegen, was alles verkabelt werden muß.

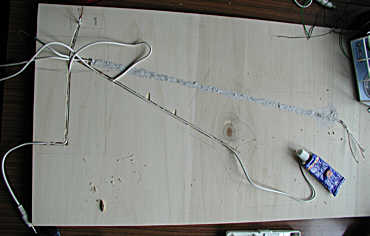

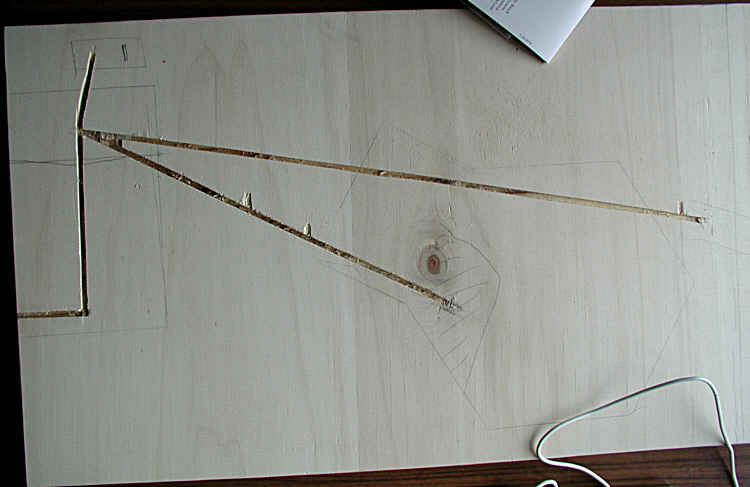

Danach fräst man ausreichend tiefe Kabelschächte in die Platte und läßt einen Kabelschacht auf der hinteren Dioramaseite "auslaufen", denn dort geht später das Anschlußkabel ins Diorama hinein!

www.hadel.net

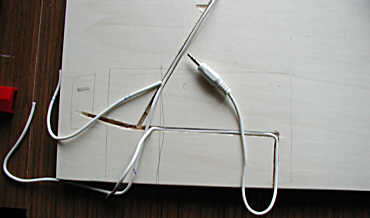

Hier sind die Kabel probeweise in den Schächten verlegt. Besonders wichtig ist, das die Kabel überall vollständig versenkt sind!

Lieber kann man einen Schacht etwas zu tief ausarbeiten, als zu flach!

Wenn alles paßt, werden die Kabel mit Uhu in die Schächte geklebt und alles muß komplett durchhärten.

www.hadel.net

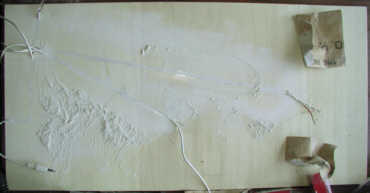

Als nächstes werden sämtliche Schächte sehr großzügig mit Modellspachtelmasse gefüllt.

Hierbei ist auch wieder darauf zu achten, dass alles nahtlos und vollständig aufgefüllt ist, damit sich später die Kabelschächte nicht abzeichnen.

Auch die Spachtelmasse muß vollständig aushärten, bevor weitergearbeitet werden kann.

www.hadel.net

Die durchgehärtete Spachtelmasse wird mit verschiedenen Sorten Schleifpapier abgeschliffen.

Glatt. Das reicht nicht!

Mach’s glatter... NOCH GLATTER!

www.hadel.net

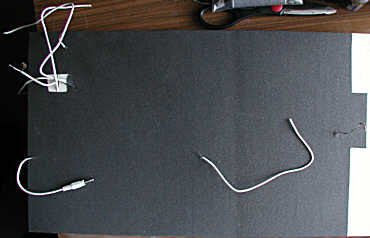

Jetzt zeigt sich, ob die Oberfläche gut gespachtelt und geschliffen wurde, denn jetzt wird die Fläche (in diesem Falle ein Asphalt-Parkplatz) mit Landschaftsfolie beklebt.

Achte darauf, vorher in die Folie Löcher an die Stellen zu schneiden, durch die die notwendigen Kabel geführt werden.

Dieser Abschnitt läßt sich besser mit einem helfenden Kollegen machen!

www.hadel.net

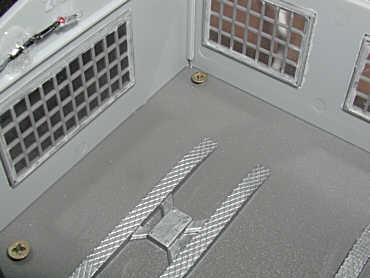

Der nächste Trick! Alle Häuser, die verkabelt werden sollen, werden auf das Diorama geschraubt!

Zum Einen sichert man so die Häuser perfekt für den Transport, zum Anderen können so die Kabel nicht versehentlich herausgerissen werden und das Diorama beschädigen!

www.hadel.net

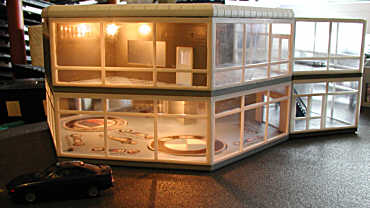

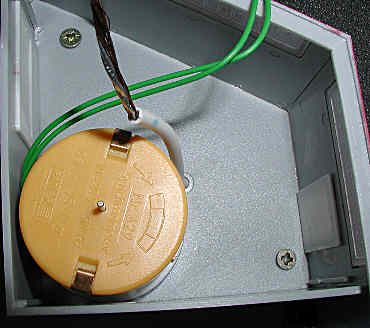

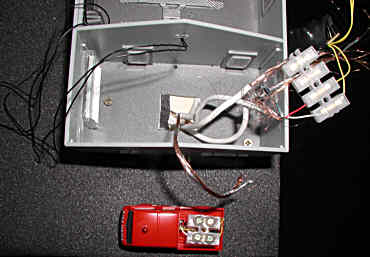

Nun werden die elektrischen Teile verkabelt. In meinem Fall befindet sich in einem Büro der Werkstatt die "Schaltzentrale" für die gesamte Elektronik.
Die Fenster des Büros werden mit "Gardinen" verklebt, so dass die Kabel im Inneren nicht sichtbar sind. Trotzdem kommt auch in das Büro ein Lämpchen, damit der Raum auch nett aussieht.

Auf dem Dach des VW-Bus blinkt eine Rundumleuchte.

Erst mit diesen Lichteffekten wirkt das Diorama richtig realistisch.
