Frank Hadel


Zemmler Multi Screen MS 1600 Siebanhänger

Veröffentlicht am 24.03.2017

(c) www.hadel.net

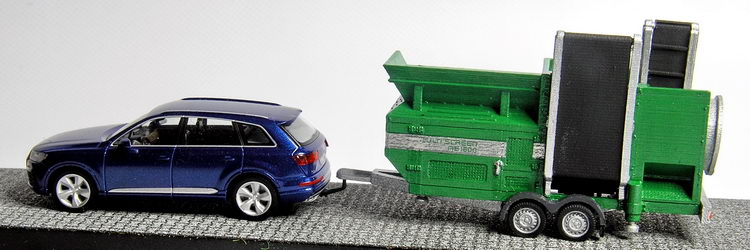

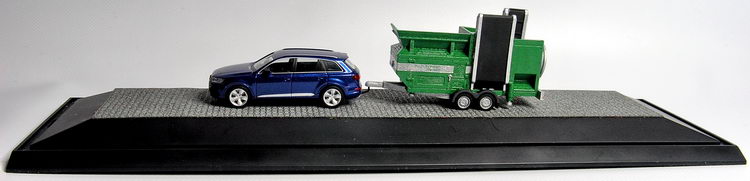

Den neu konstruierten Siebanhänger MS 1600 von Zemmler habe ich für eine schöne Präsentation als Mini-Diorama in eine Sammler-Vitrine von Herpa gesetzt.

(c) www.hadel.net

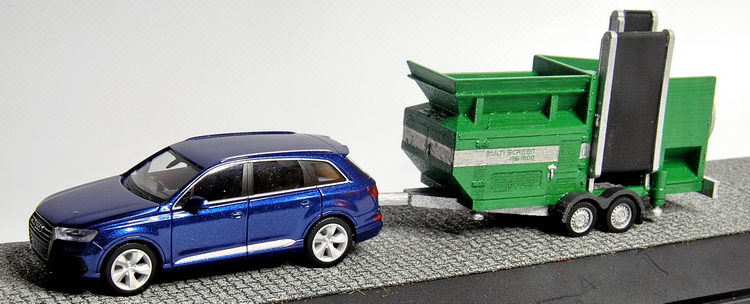

So kann das Gespann in aller Ruhe betrachtet werden.

(c) www.hadel.net

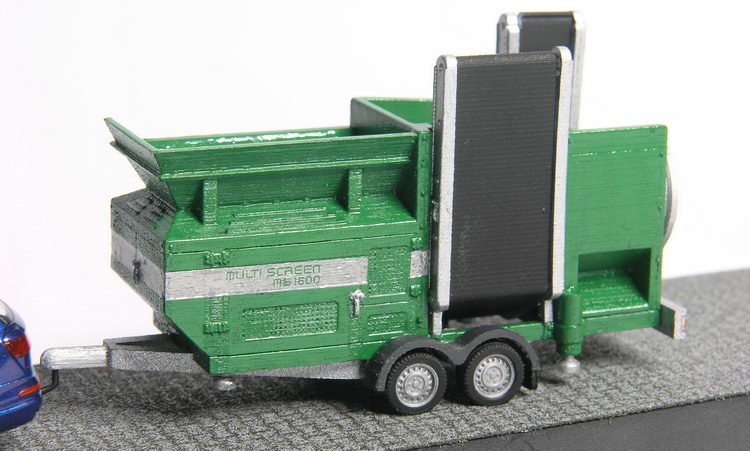

Das Vorbild bringt beachtliche 3.500 kg auf die Waage. Deshalb ist der Anhänger nur von großen und leitungsfähigen Zugfahrzeugen zu bewegen.

(c) www.hadel.net

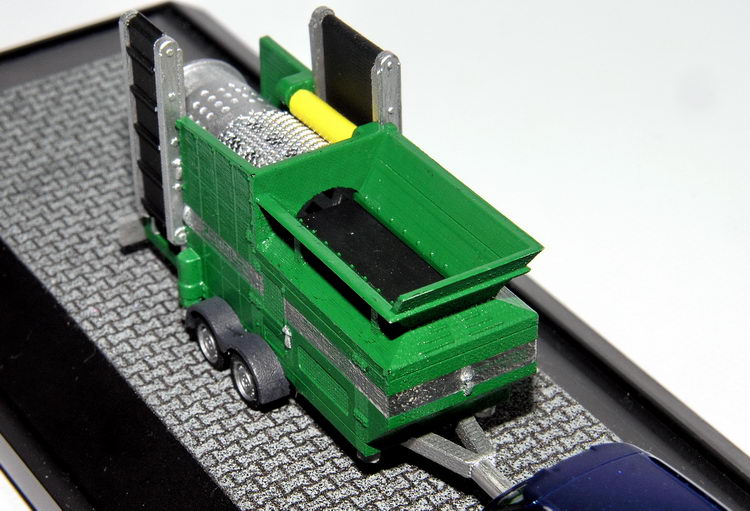

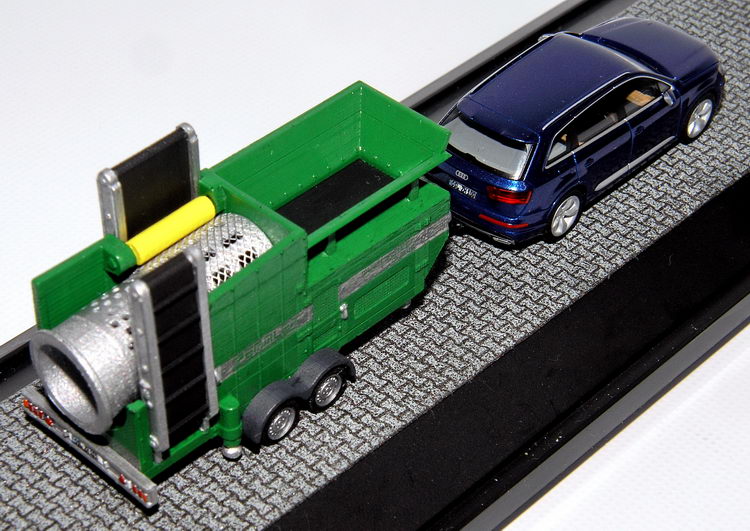

In der Draufsicht zeigen sich allerhand interessante Details des Modells.

(c) www.hadel.net

Wie zum Beispiel die Nieten der Schüttbleche und die Doppeltrommel mit den beiden Sieben.

(c) www.hadel.net

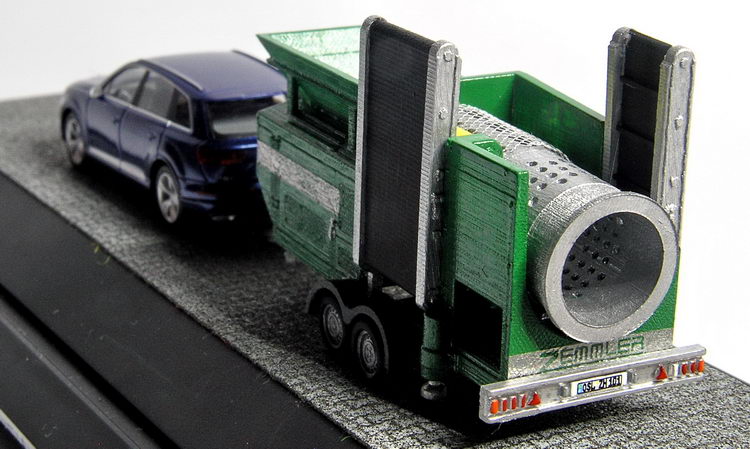

Das Fahrgestell ist ebenso fein und vorbildnah gestaltet.

(c) www.hadel.net

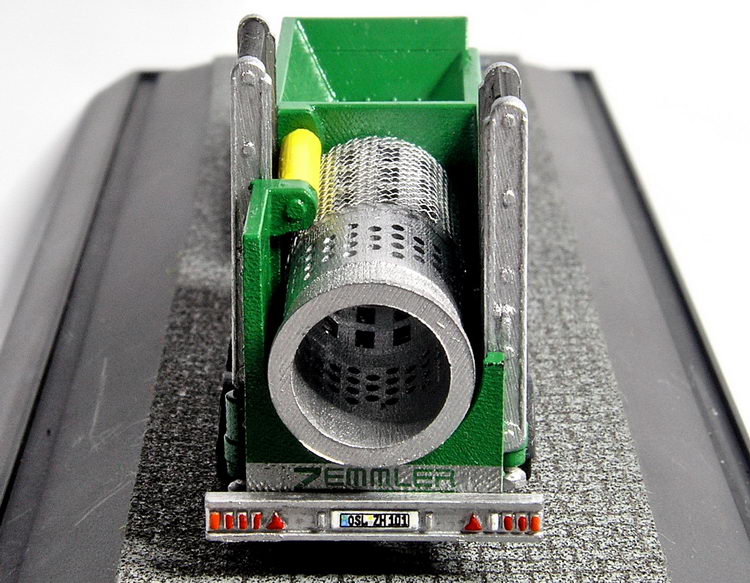

Die Stoßstange trägt alle notwendigen Elemente, die mit etwas Farbe und einem spitzen Pinsel schnell herausgearbeitet werden können.

(c) www.hadel.net

Die gelbe Bürste hält das feine Maschengeflecht sauber.

(c) www.hadel.net

Beim Vorbild stehen verschiedene Gitter mit unterschiedlichen Maschengrößen zur Verfügung, die je nach Einsatzzweck um die Trommel gespannt werden. Mein Geflecht ist ein Stück Maschendrahtzaun von Busch.

(c) www.hadel.net

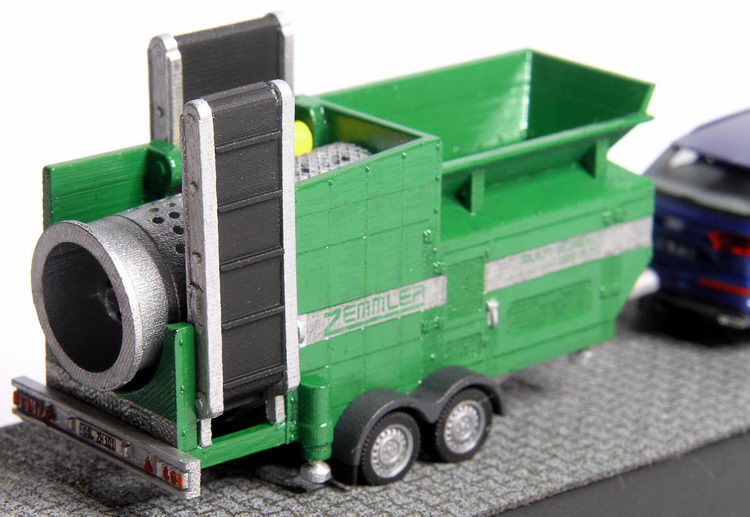

Die Förderbänder sind - für eine perfekte Lackierung - dreiteilig gestaltet.

(c) www.hadel.net

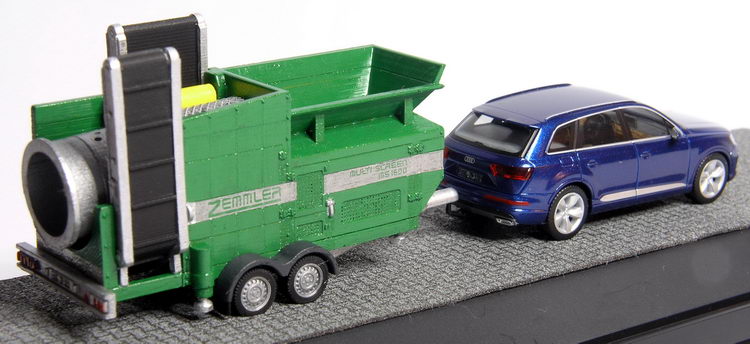

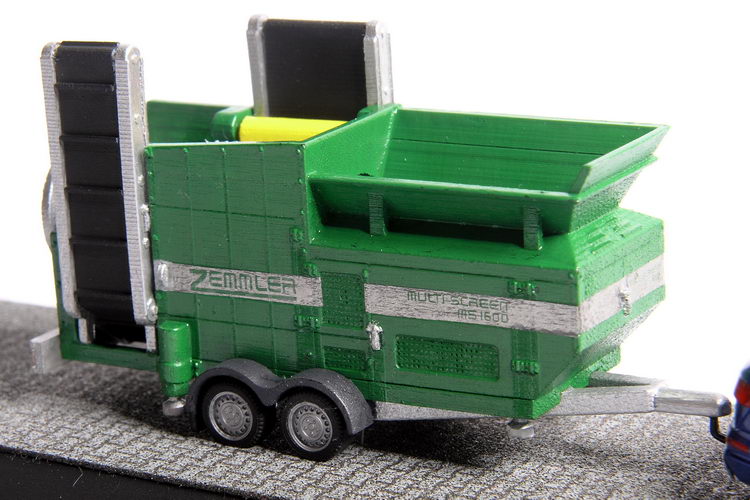

Überall am Modell befinden sich nachgebildete Scharniere und Öffner für die verschiedenen Wartungsklappen. Einige Türen tragen Lüftungsgitter, um die verbaute Fördertechnik zu kühlen.

(c) www.hadel.net

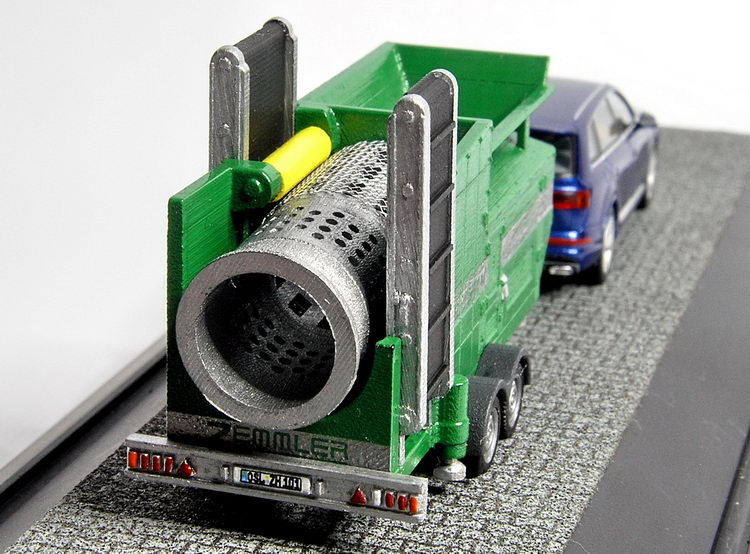

Die lange Trommel steht mit einer Neigung von 3° im Anhänger. So wird der Weitertransport des Siebguts während der Rotation gewährleistet.

(c) www.hadel.net

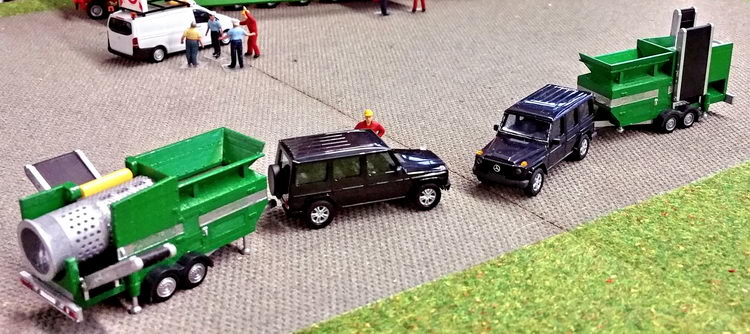

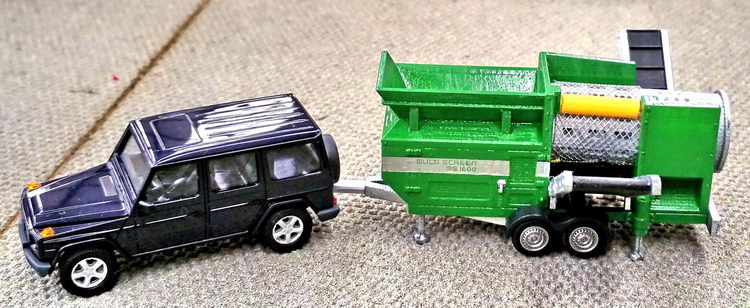

Damit der Anhänger nicht nur transportiert, sondern auch seinem Einsatzzweck nachgehen kann, habe ich zwei Varianten entwickelt:

Arbeitsstellung mit
geöffneten Fördernbändern

Fahrstellung mit
geschlossenen Fördernbändern

(c) www.hadel.net

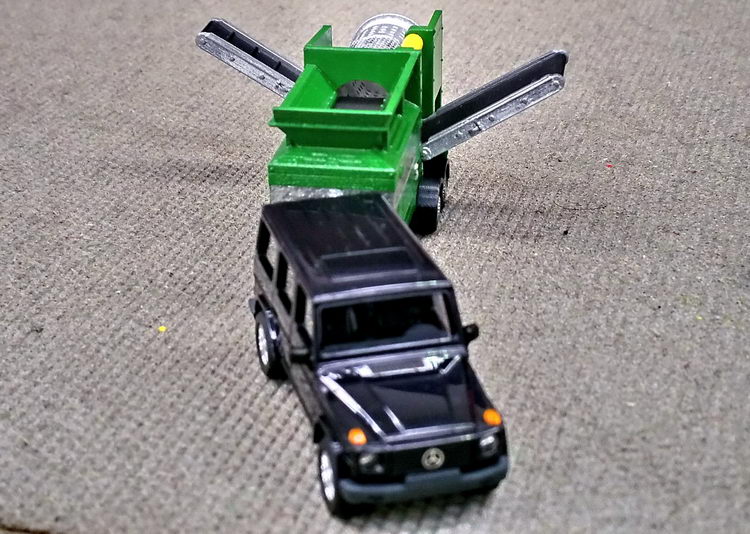

Auch im Einsatz ist der Anhänger sehr reizvoll und sicherlich für so manche Baustelle oder in der Landwirtschaft interessant.

(c) www.hadel.net

Für den offenen Anhänger bietet sich eine kleine Szene mit Siebgut, den beiden Siebfraktionen unterhalb der Förderbänder und leichter Verschmutzung an. Ideen für die Umsetzung sprießen bereits... smilie

Beide Varianten sind als passgenaue Bausätze im 3D-Druck erhältlich:
