Liebherr LTM 1080 L (US-Version)

Veröffentlicht am 09.02.2001

Ein Liebherr für die USA

(c) www.hadel.net
www.hadel.net

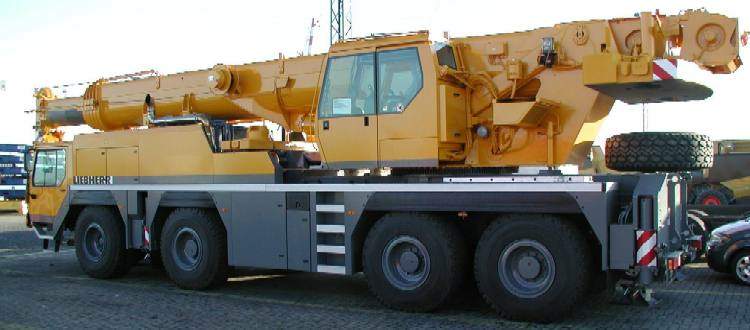

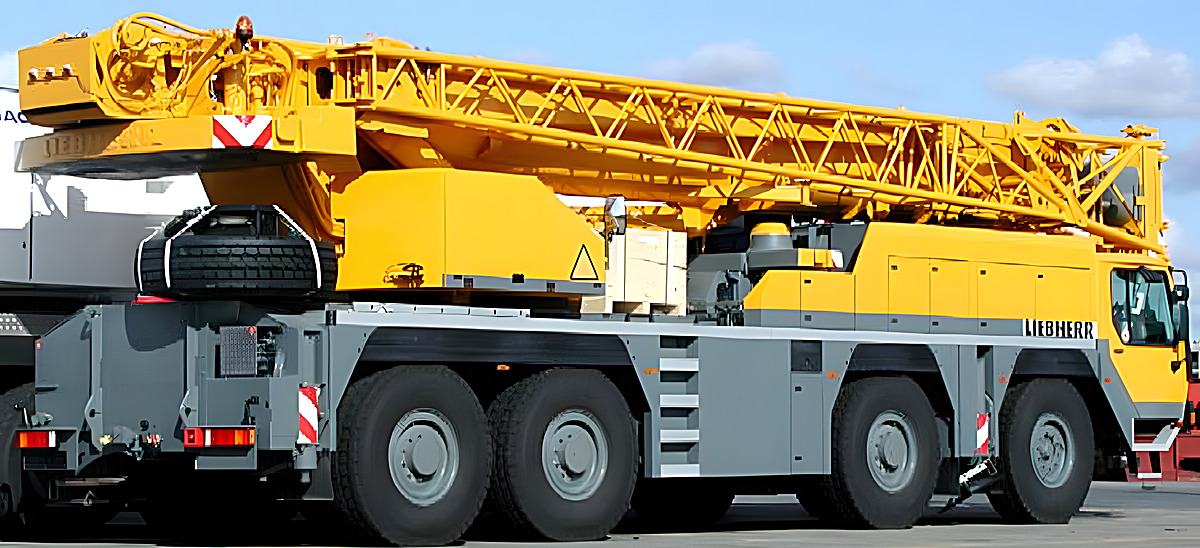

Endlich habe ich den LTM 1080 L auch komplett in der Seitenansicht fotografieren können, darum hier einige neue Bilder (gelber Kran).



Das modifizierte Fahrwerk ist auf dem oberen Bild besonders gut zu erkennen.



Von vorne sieht der LTM 1080 L wie jeder andere Liebherr-Kran dieser Größen- ordnung aus.



Lediglich das nicht vollständig ein- geschobene obere Teleskop-Element zeigt, daß hier irgendwas anders ist.

www.hadel.net

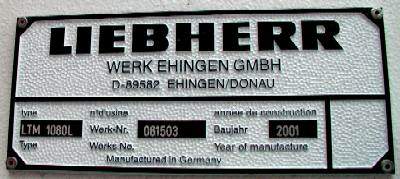

Also nochmal ein Blick auf das Schild.

Type: LTM 1080 L - es stimmt also smilie.

www.hadel.net

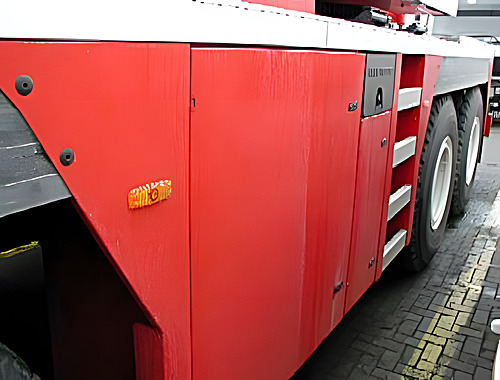

Mittig sind große Ablage-Kästen installiert.




Hier der Blick von der zweiten Achse auf der Fahrerseite nach hinten.

www.hadel.net

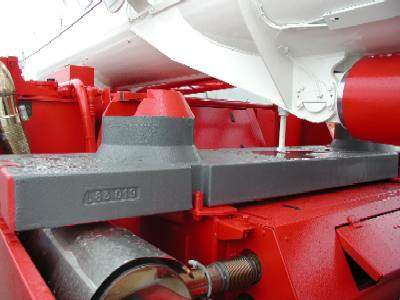

Unterhalb des Teleskop-Arms wurde noch ein kleines 1,9-Tonnen-Gegengewicht gelagert. Durch die Platzierung an dieser Stelle wird wohl die für die USA not- wendige Lastverteilung auf die Achsen erreicht.

www.hadel.net

Hier ist nochmals gut das nicht vollständig eingefahrene obere Teleskop-Element zu sehen.



Der Ausleger ist maximal 48 Meter lang plus 19 Metern Gitterspitze.

www.hadel.net

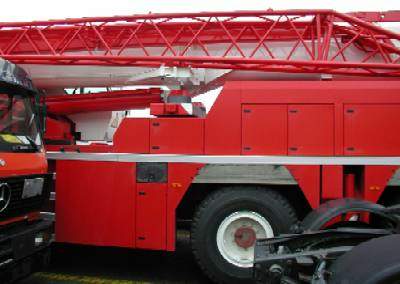

Nun der Blick auf die rechte Seite, auf den Teil, der normalerweise durchgehend mit Achsen bestückt ist. Vor dem linken LKW ist gut der eingesetzte Kasten zu erkennen.

www.hadel.net

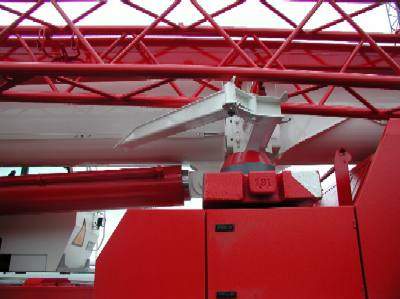

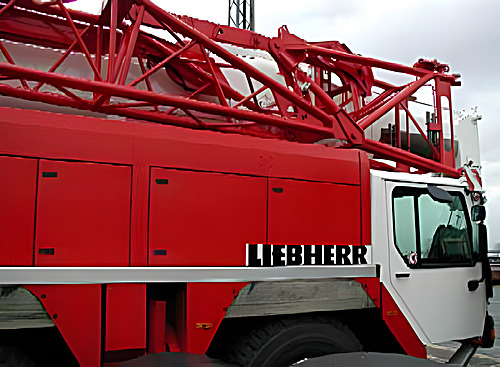

Hier jetzt der Blick auf die Beifahrer-Seite mit der Gitterspitze.




Unter der Befestigungshilfe nochmals das schmale Kontergewicht.

(c) www.hadel.net
www.hadel.net

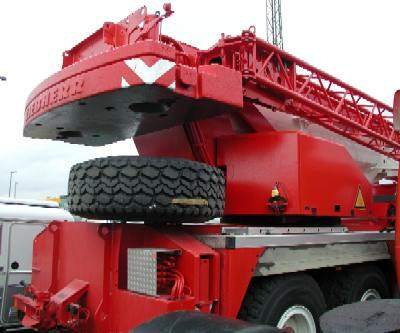

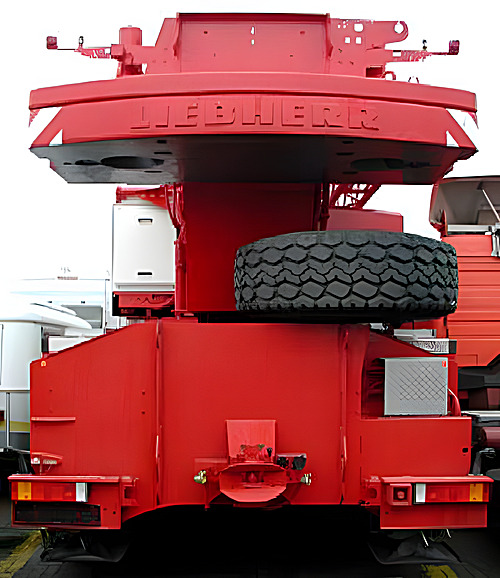

Die Postition des Reserve-Rads hat mich etwas irritiert, denn so müßte es bei jedem Einsatz demontiert werden. Dies ist beim LTM1080/1 üblich, aber beim 5achsigen LTM1100/2 nicht so gelöst, auch weil der Oberwagen weiter nach hinten reicht.


Und daß obwohl anstelle der fehlenden Achse aber eine sehr gute Lagerposition vorhanden wäre, vermute ich daß das dort der normale Ablageort ist.

www.hadel.net

Nochmals ein Blick auf das Heck mit der 200kg-Kupplung.





Dieser Kran ist ausschließlich für den US-Markt bestimmt, da mit dieser Länge die für das Gewicht notwendige Last- Verteilung bei nur 4 Achsen erreicht wird.

(c) www.hadel.net

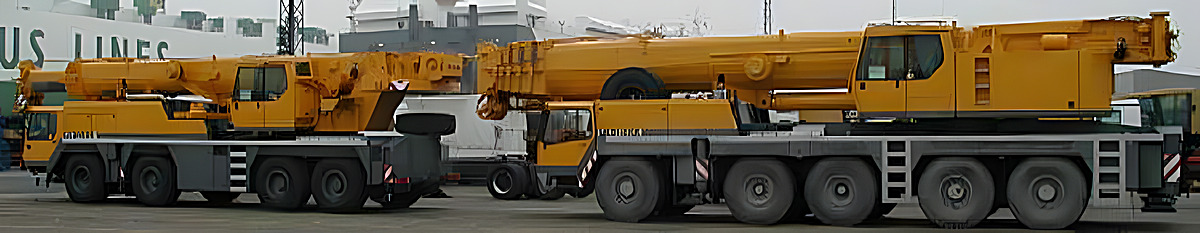

Zum Abschluß nochmal der Vergleich zwischen dem LTM1080-L und einem LTM1160/2. Auch die leicht modifizierten Aufbauten zu erkennen. Ebenso zeigt sich, daß es sich beim 4achs- Fahrgestell um eine neue Konstruktion handelt (kein Aufstieg am Heck, andere Stützen- verkleidung zwischen der ersten und zweiten Achse) und somit ist der 4-Achser etwas kürzer als der 5-achs-Kran. Der Radstand zwischen 2. und 3. Achse beträgt 4,05 Meter. Die Gesamtlänge liegt jetzt bei 12,5 Metern, d.h. 1,6 Meter länger als normal.
