Trafo-Transport durch Emden mit 4 MAN TGX 41.640 von Baumann (Teil 1)

Veröffentlicht am 17.02.2023

Zwillingsstart

(c) www.hadel.net

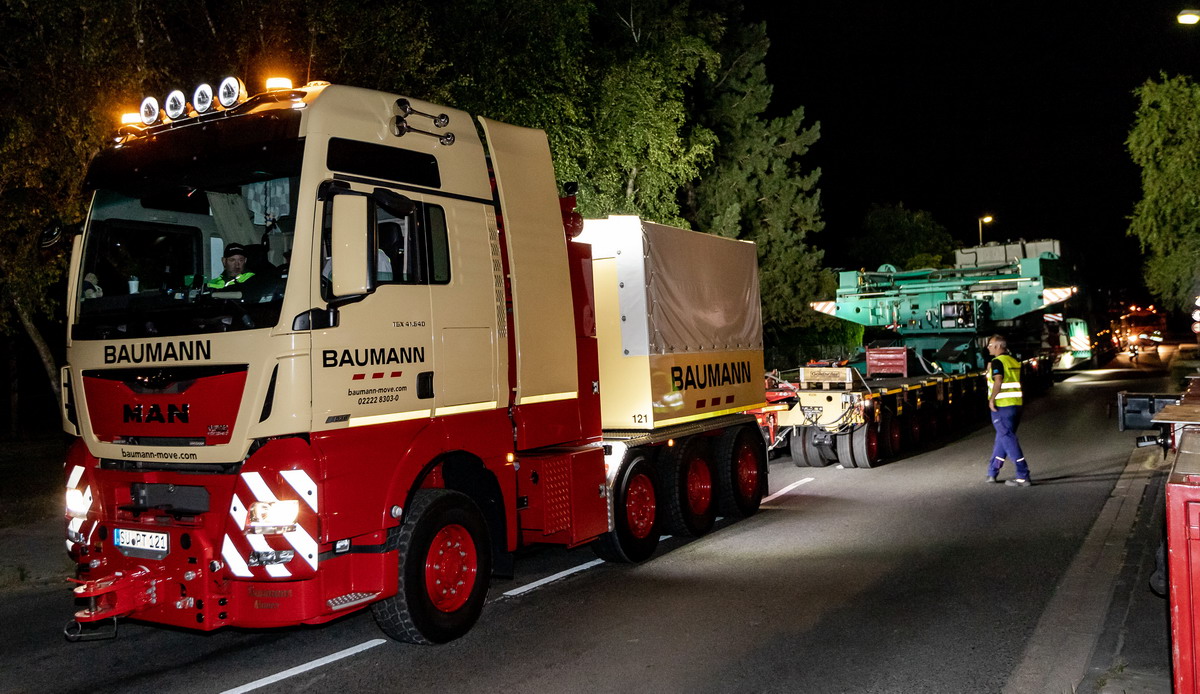

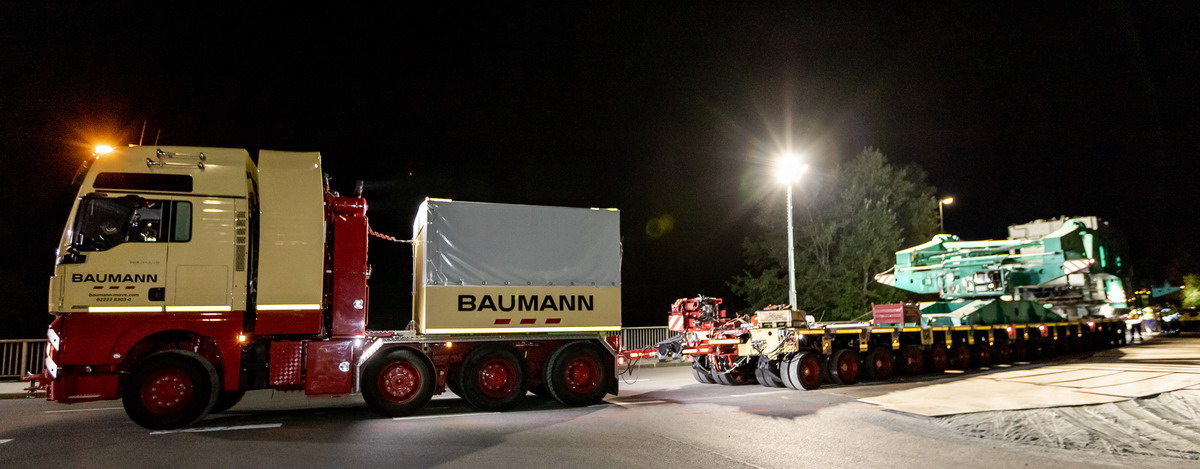

Am ersten Samstag im September 2022 machte sich um 22 Uhr ein Zug-Schubverband von Baumann in Emden auf die Reise.

(c) www.hadel.net

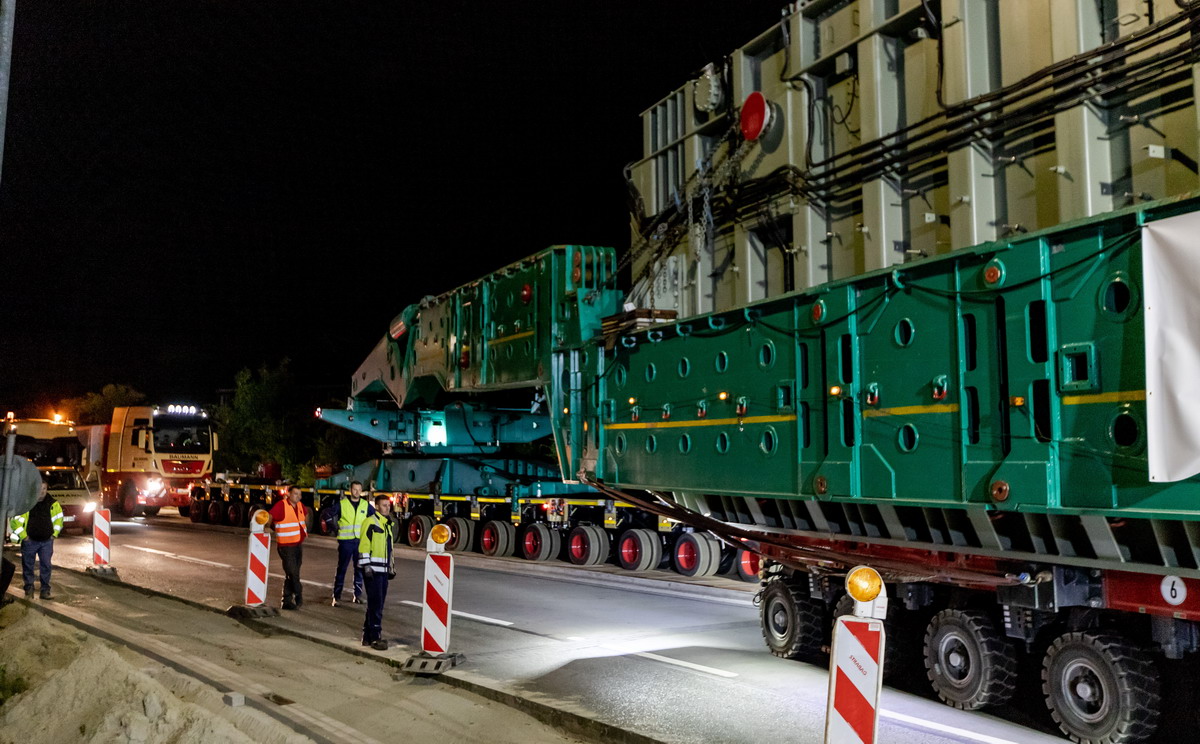

Die ersten Kurven vom Startpunkt im Hafen waren zwar durch eine Baustelle etwas beengt, aber problemlos zu durchfahren.

(c) www.hadel.net

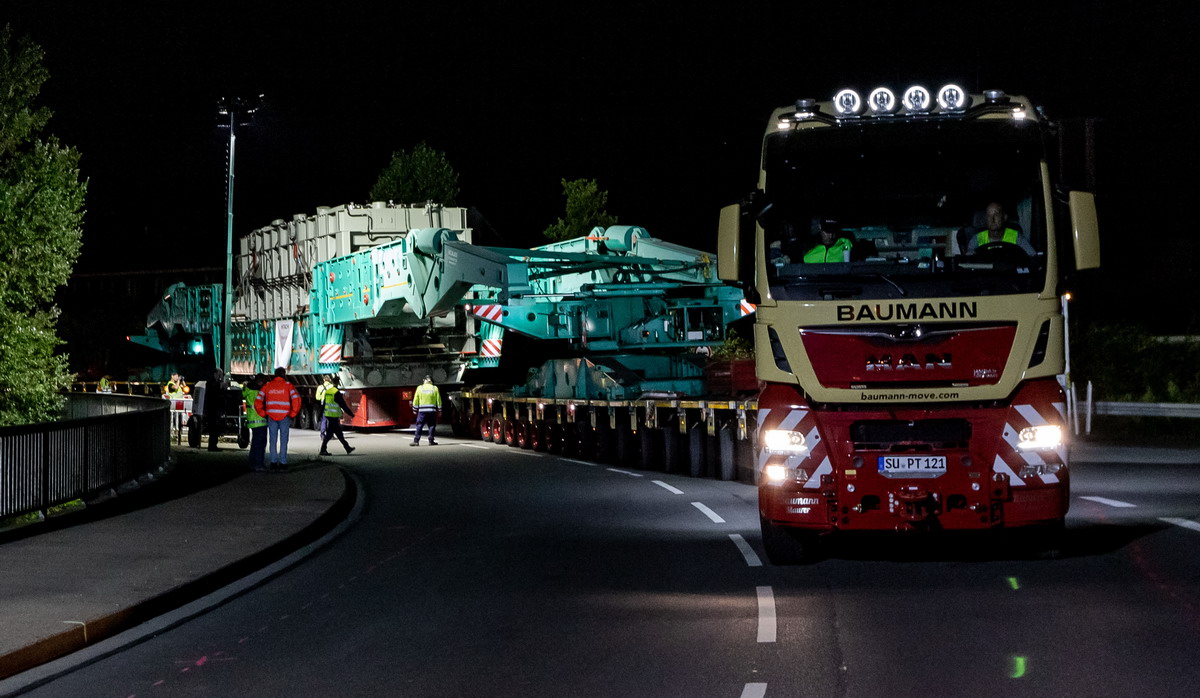

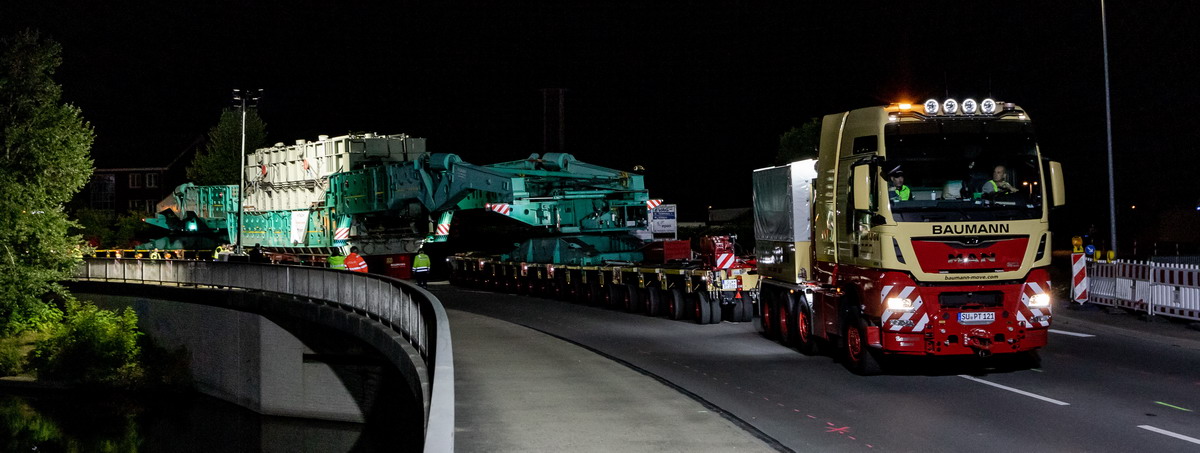

Dafür kam es hier: Eine Kurve über eine Brücke, bei der weder Zug- oder Schubkräfte auf die Wasserquerung einwirken dürfen.

(c) www.hadel.net

Wer Zweifel hat, möge sich mit den Statikern unterhalten, die bestimmt auf die Belastungsfähigkeit der Widerlager verweisen.

(c) www.hadel.net

Außerdem sollte die Achslast auf der Brücke so gering wie möglich sein.

(c) www.hadel.net

Und dafür hat sich in den letzten Jahren eine geniale Idee durchgesetzt.

(c) www.hadel.net

Natürlich haben die Baumänner auch diese Technik auf Lager.

(c) www.hadel.net

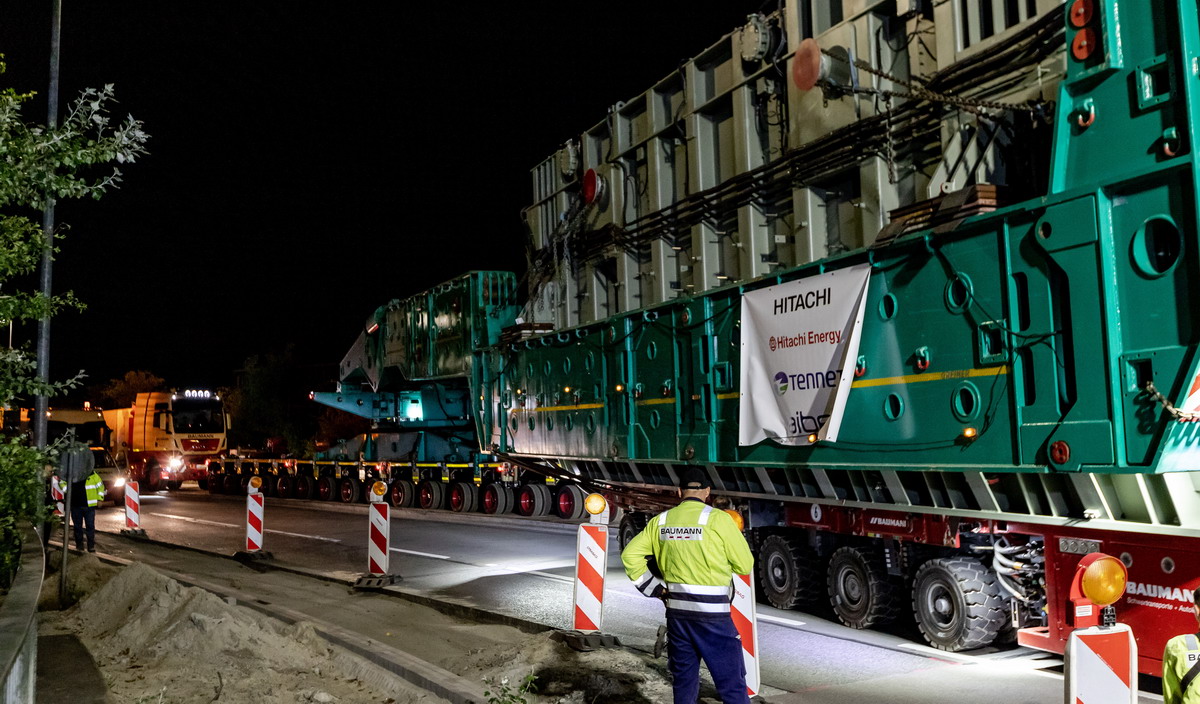

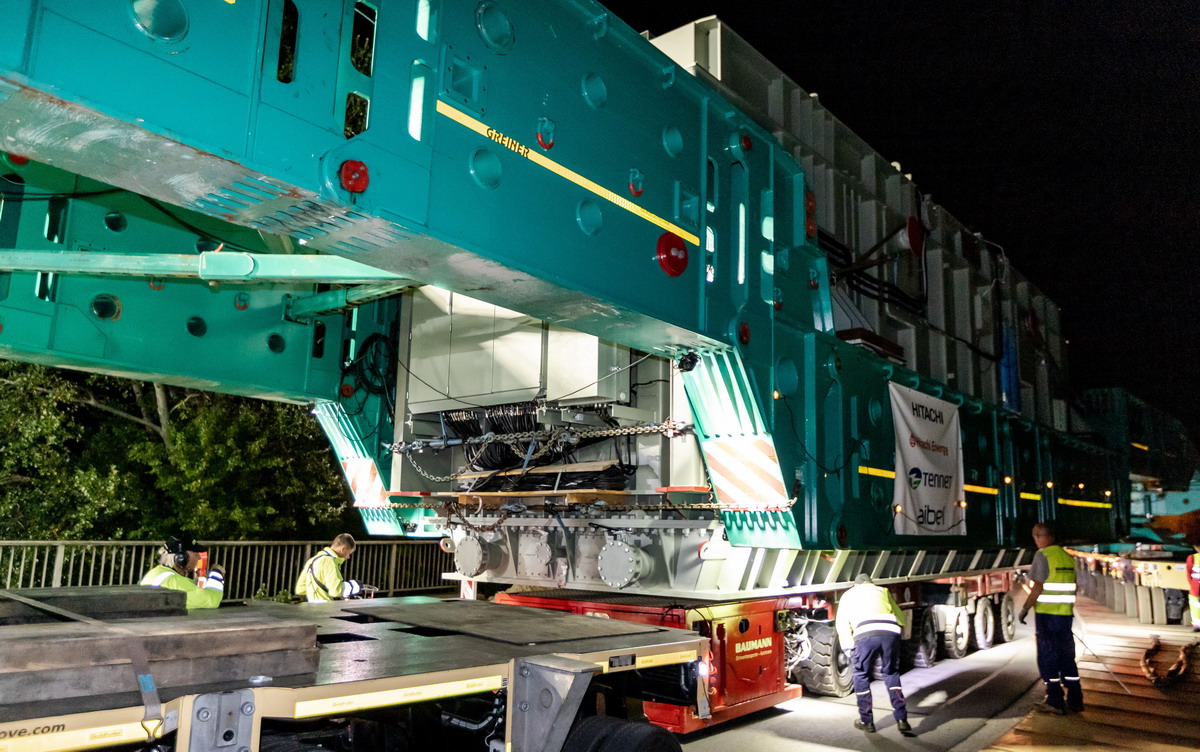

Einfach mit einem Selbstfahrer mittig in das lange Gespann unter den Transformator rangieren.

(c) www.hadel.net

Wobei in der Praxis ist es nicht ganz so einfach smilie.

(c) www.hadel.net

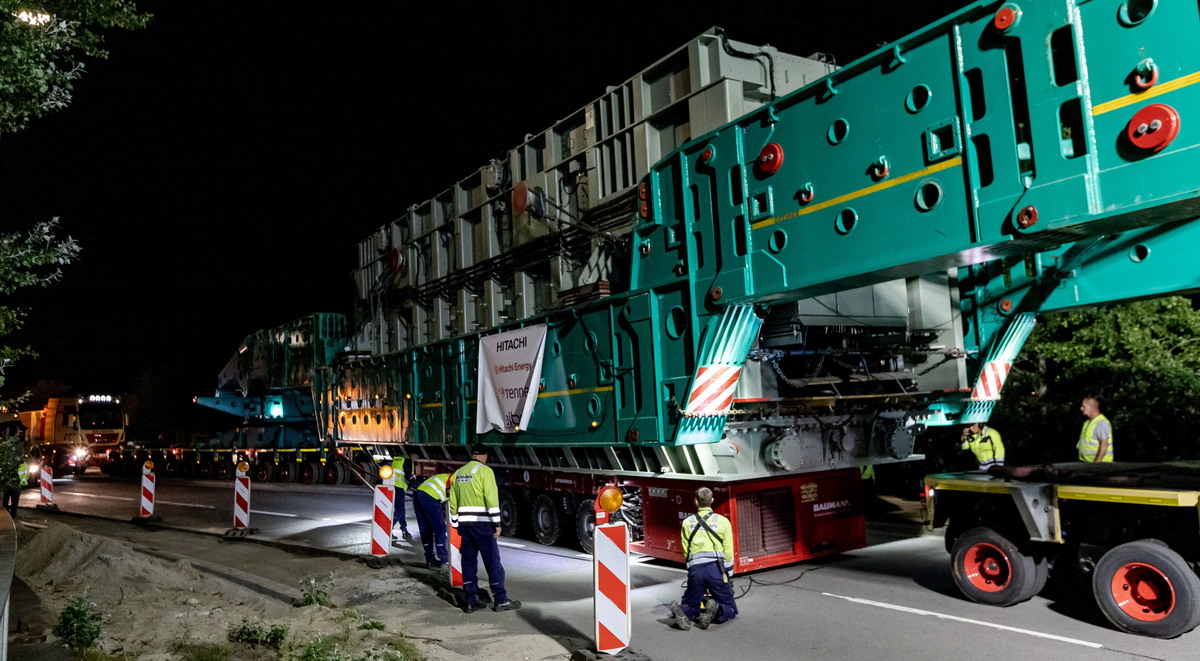

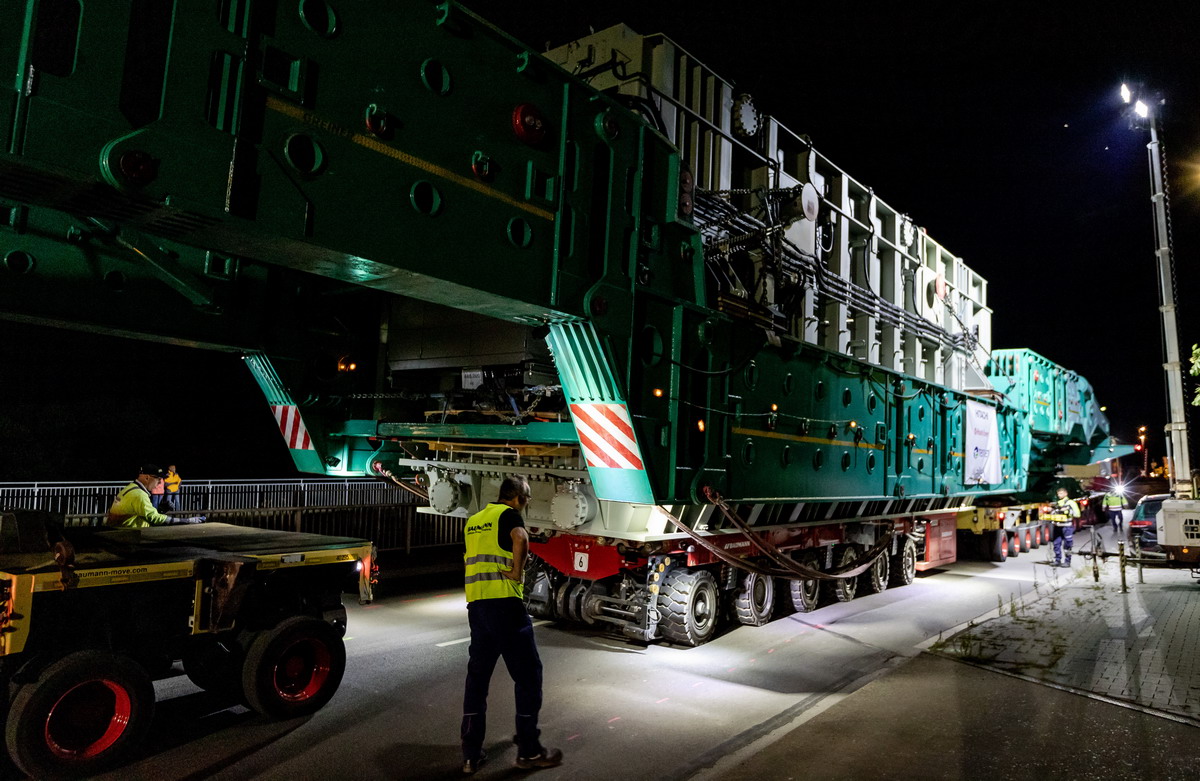

Schließlich muss ein Teil des Gewichts des Trafos gleichmäßig auf dem Selbstfahrer abgestellt werden.

(c) www.hadel.net

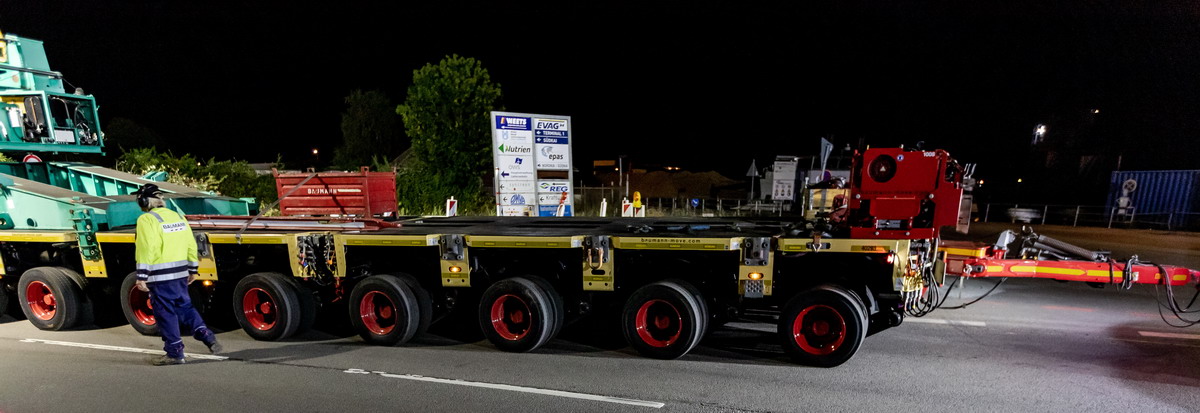

Dabei muss man klar sagen, dass die 6 zusätzlichen Achsen die vielen Achsen der Seitenträgerbrücke nicht entscheidend entlasten.

(c) www.hadel.net

Falls jemand nicht mitgezählt hat, es sind vorn wie hinten jeweils 18 Achslinien!

(c) www.hadel.net

Ein wichtiges Detail haben normale Zuschauer vermutlich nicht bemerkt.

(c) www.hadel.net

Aufmerksamen Zuhörern war es aber möglich, den entscheidenden Unterschied auszumachen.

(c) www.hadel.net

Wie bereits zuvor erwähnt, sollten die Widerlager nicht überbeansprucht werden.

(c) www.hadel.net

Sollte jetzt zwischen den beiden MAN TGX 41.640 ungewollt Spannung durch ungleichmäßigen Druck oder Zug entstehen, wäre dies gar nicht gut.

(c) www.hadel.net

Wie garantierte Baumann den gleichmäßigen Vortrieb des Konvois?

(c) www.hadel.net

Eine gute Fahrerkombination bekommt solche Manöver ohne größere Spannungen hin.

(c) www.hadel.net

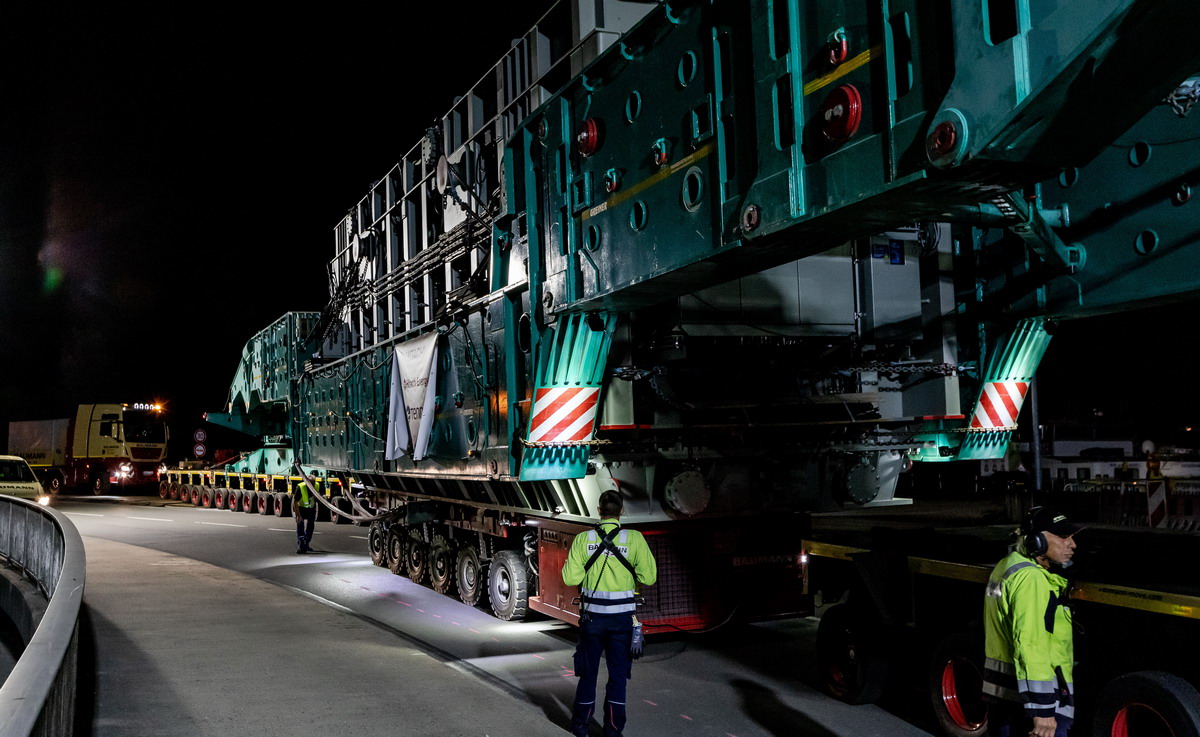

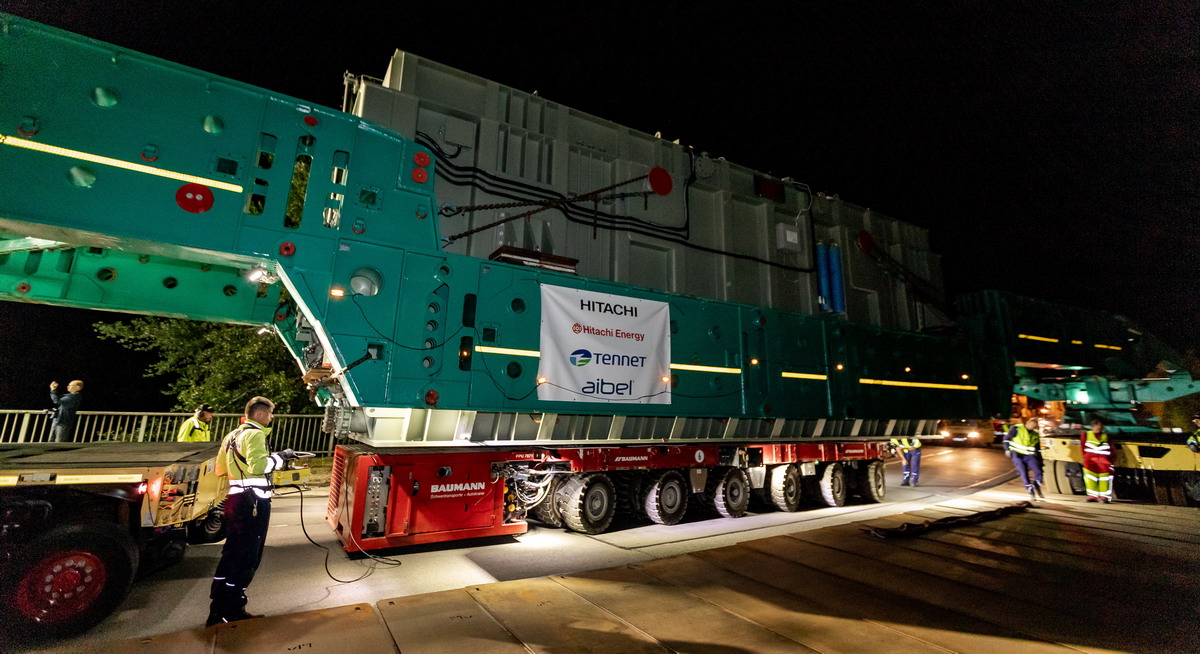

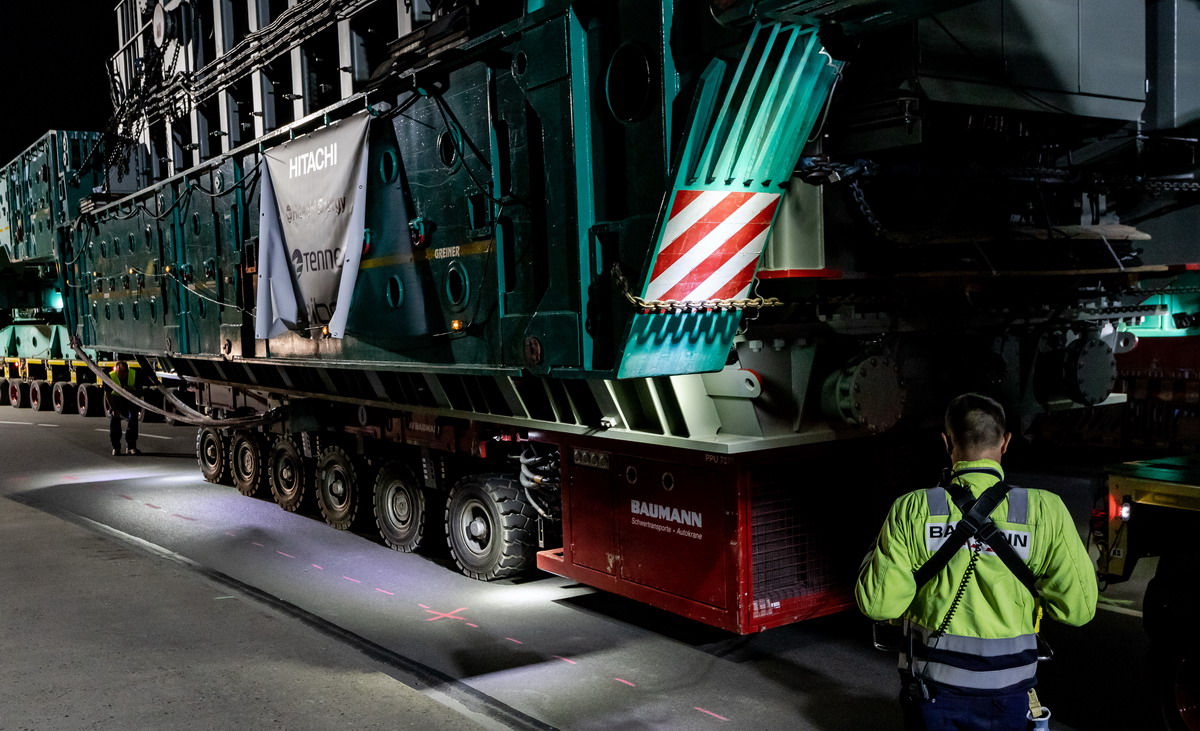

Die Brückenüberfahrt begann und ab jetzt übernahm der Steuermann mit der Fernbedienung den Transport.

(c) www.hadel.net

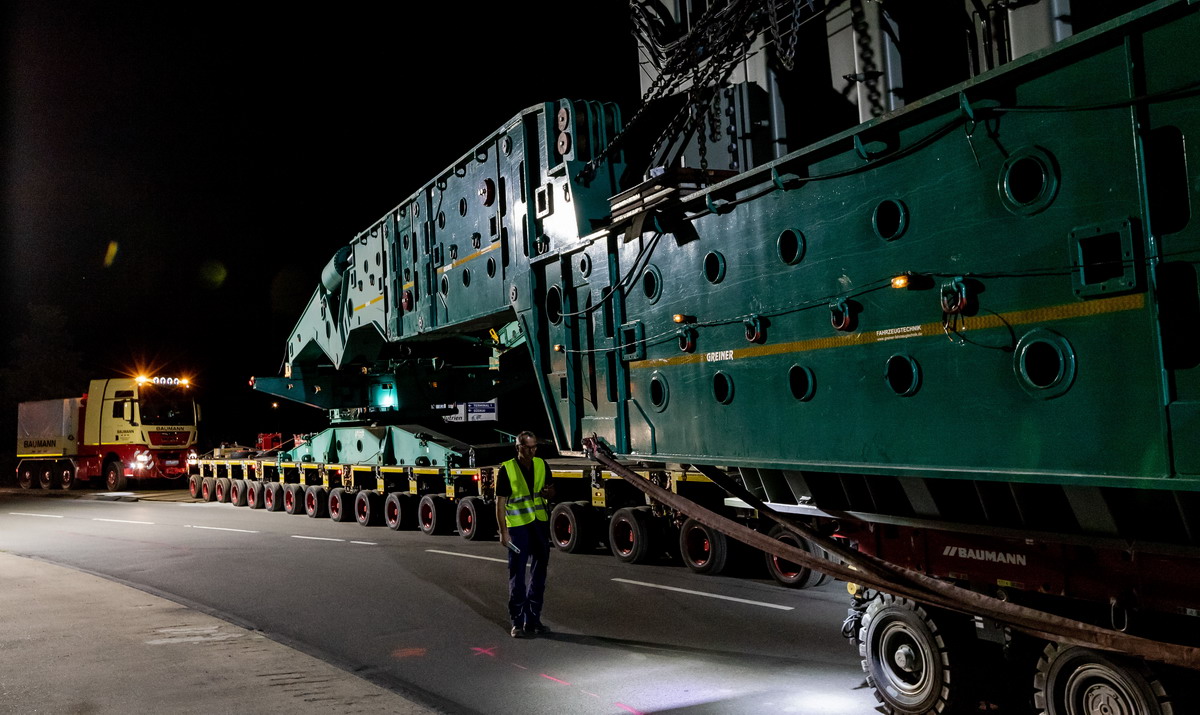

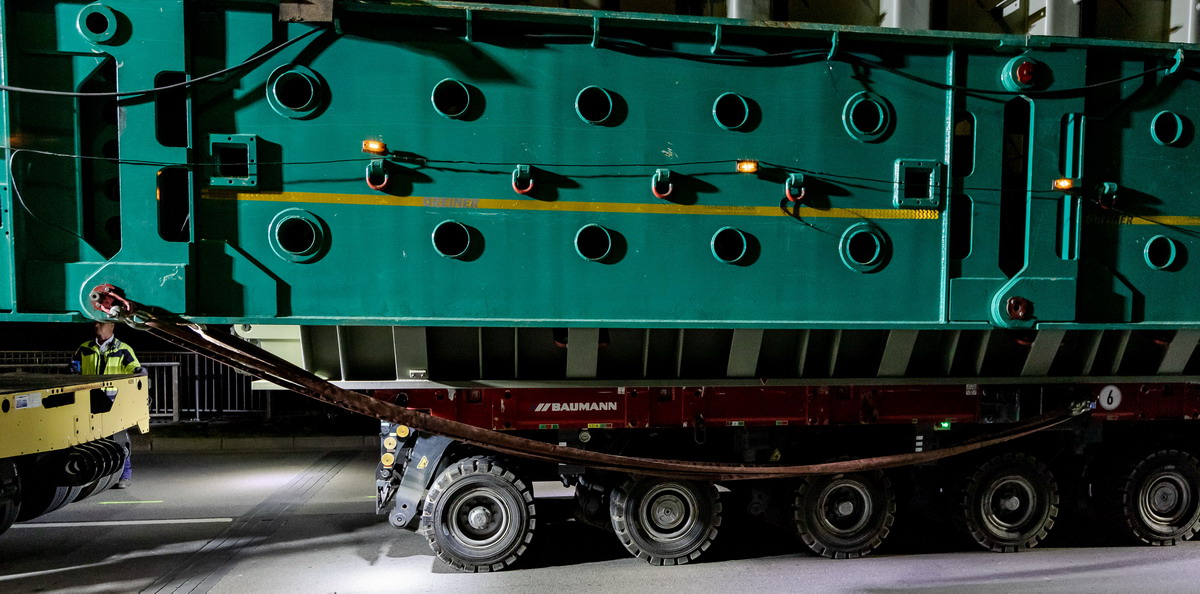

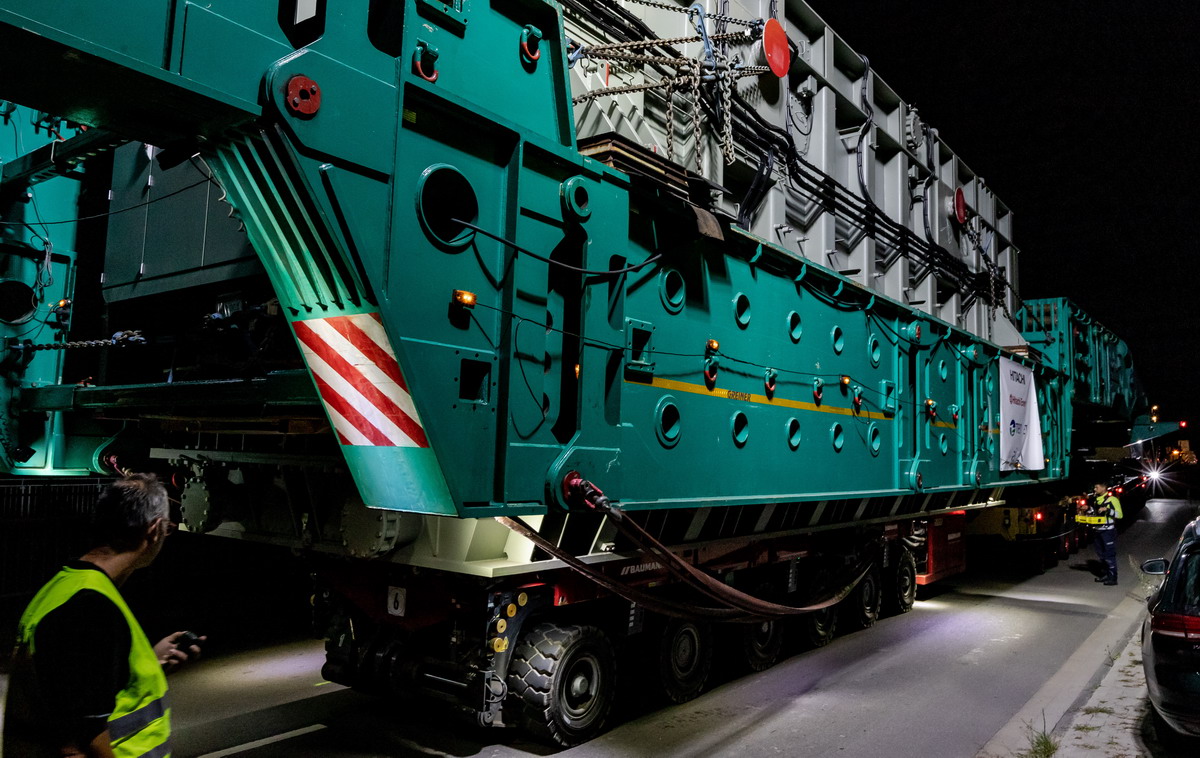

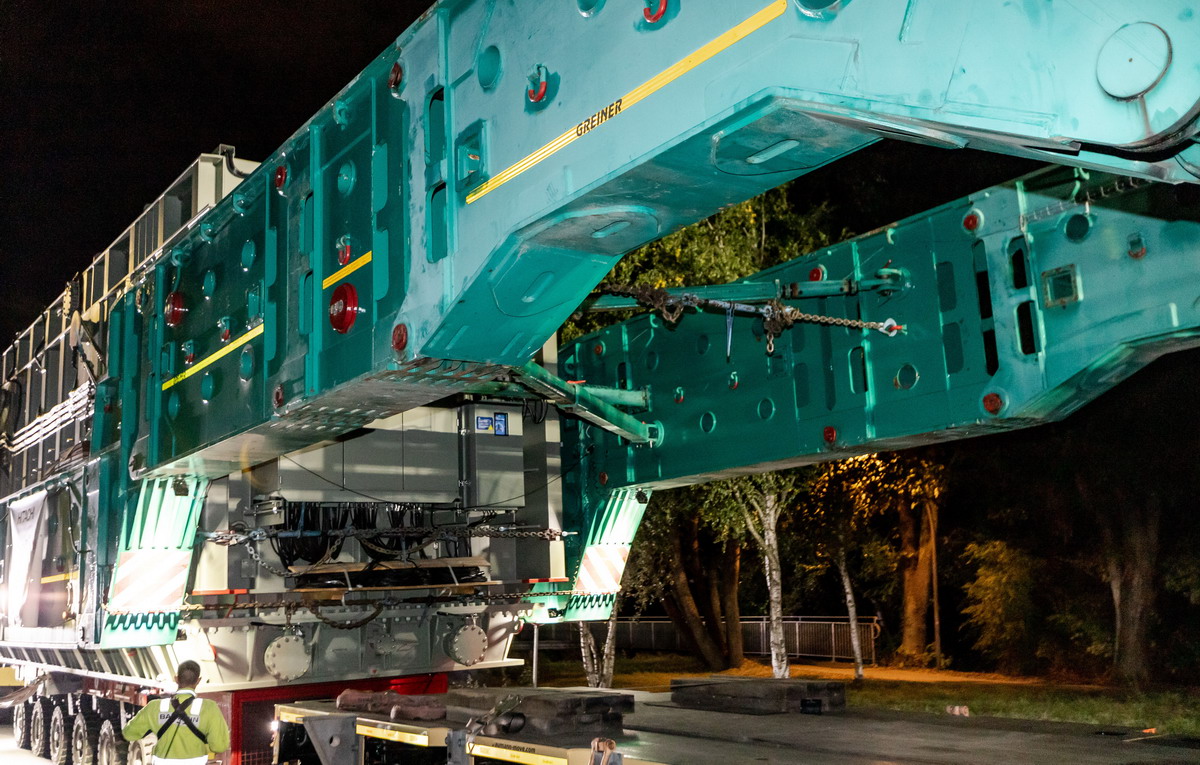

Insgesamt sicherten vier Hochleistungsrundschlinge den Selbstfahrer damit dieser nicht im Falle einer plötzlichen Entlastung unter dem Trafo hindurch fahren konnte.

(c) www.hadel.net

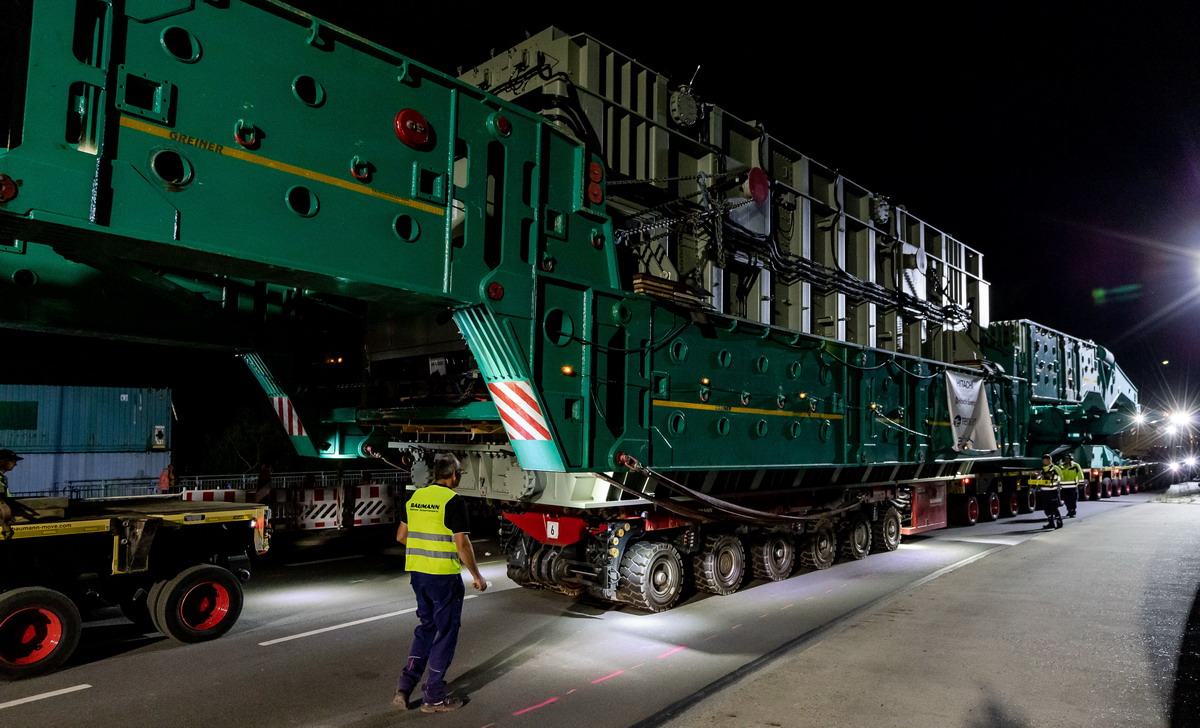

Während sich die vielen Räder langsam drehten, kontrollierte das Begleitteam die Aktion.

(c) www.hadel.net

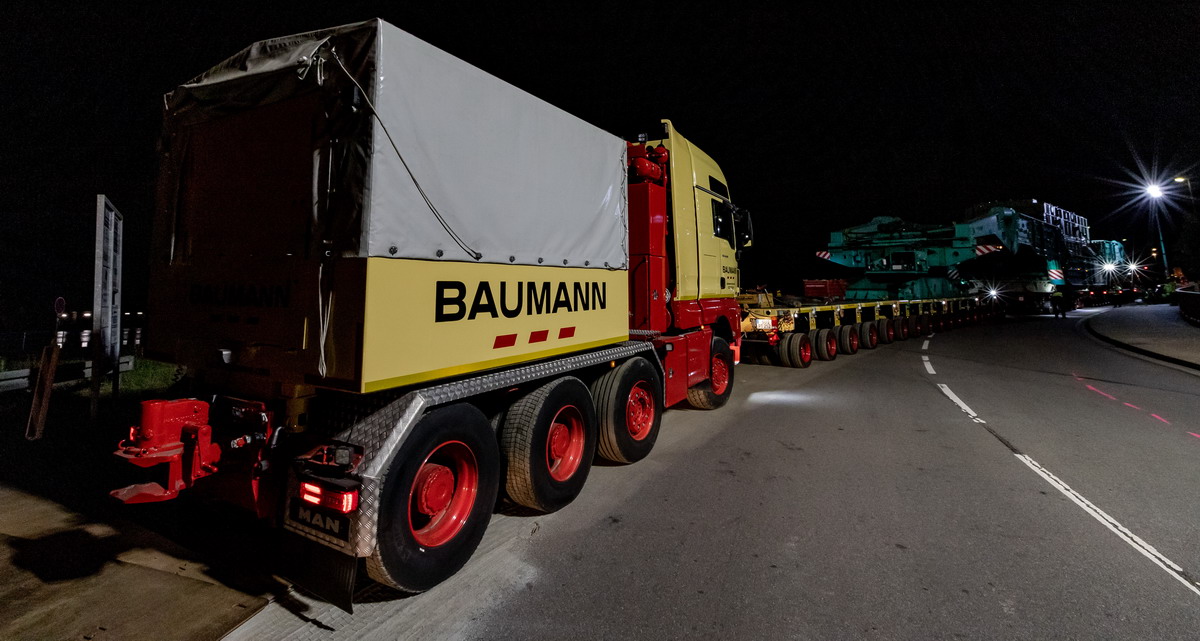

Beide Zugmaschinen liefen während der gesamten Brückenüberquerung nur im Standgas.

(c) www.hadel.net

Der Vortrieb kam nur vom sechsachsigen Selbstfahrer.

(c) www.hadel.net

Durch die Kraft aus der Mitte, wechselten Zug- und Schubmaschine für einen Teil der Strecke ihre Funktion smilie.

(c) www.hadel.net

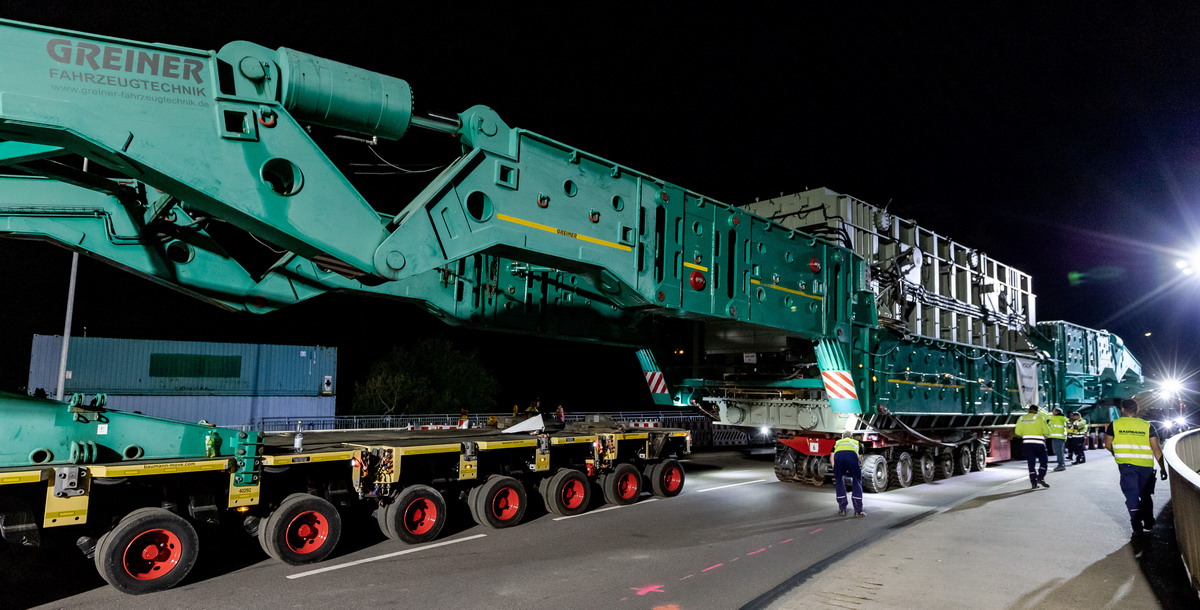

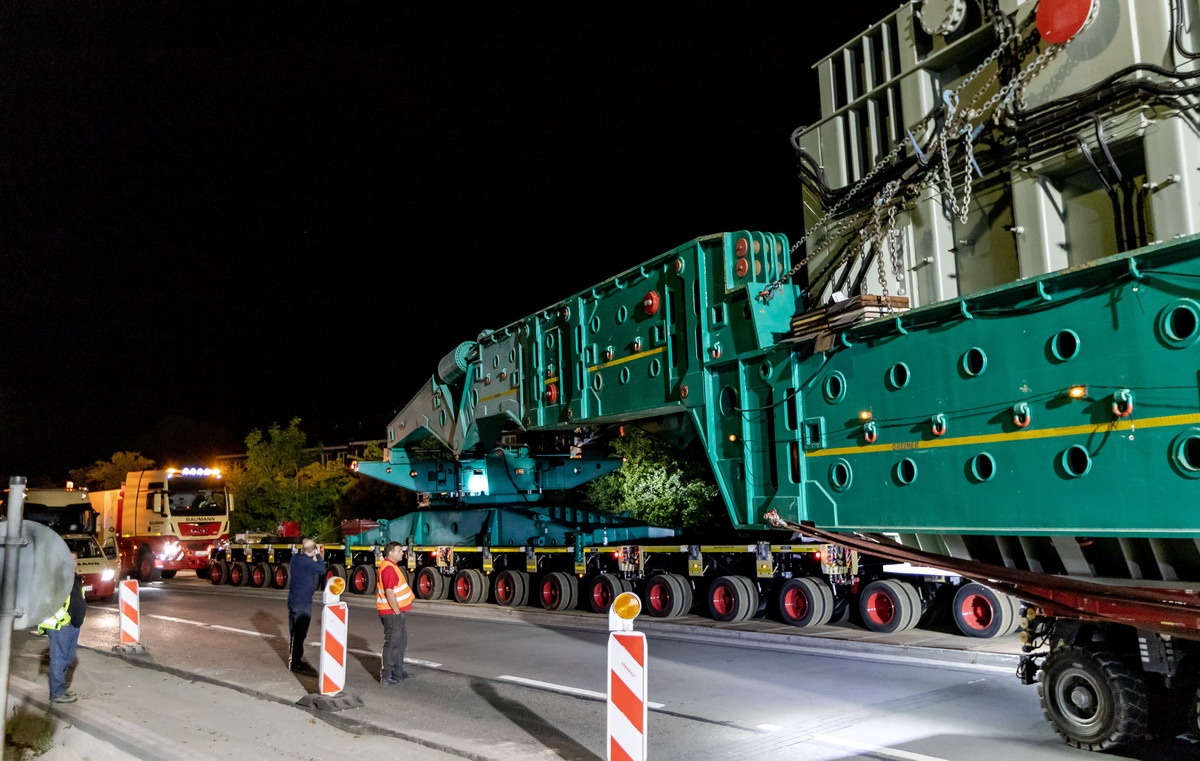

Natürlich musste auch darauf geachtet werden, dass alle Achslinien mit der Ausrichtung nicht im Versatz zur langen Scherenhub-Kesselbrücke unterwegs waren.

(c) www.hadel.net

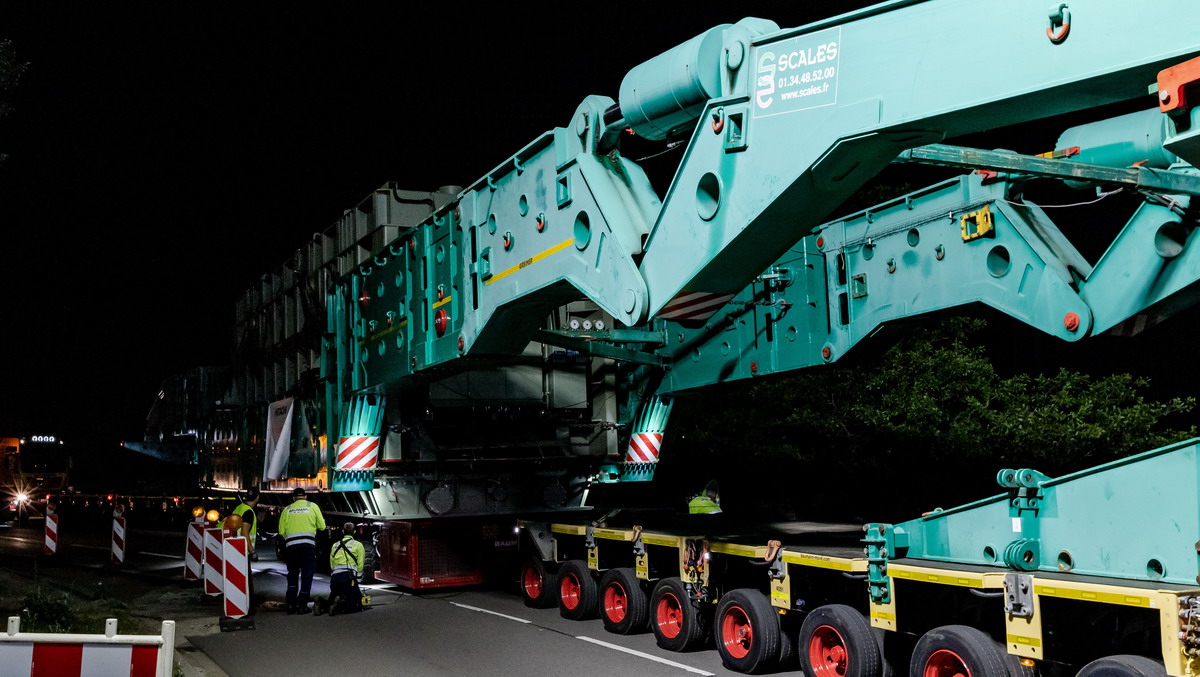

Vielleicht ist es bis jetzt noch gar nicht so richtig aufgefallen, aber die Scherenhub-Kesselbrücke hat auf ganzer Länge eine Baumann-untypische Farbe oder?

(c) www.hadel.net

Entscheidend für die farbliche Abweichung war, dass Baumann im Sommer 2022 nicht über ein eigenes Transportgerät für Gewichte von fast 500 Tonnen verfügte.

(c) www.hadel.net

Vielleicht werden sich einige an die markante Farbe erinnern. Im September 2013 wurde bei der Neuensteiner Gewerbeschau dieses technische Meisterwerk vorgestellt. Auch wenn hier Achslinien von Fahrenholz unter der 500 Tonnen-Scherenhub-Kesselbrücke standen, standen schon direkt danach etliche Einsätze für den neuen Besitzer scales aus Frankreich an.

Weiterlesen...
(c) www.hadel.net

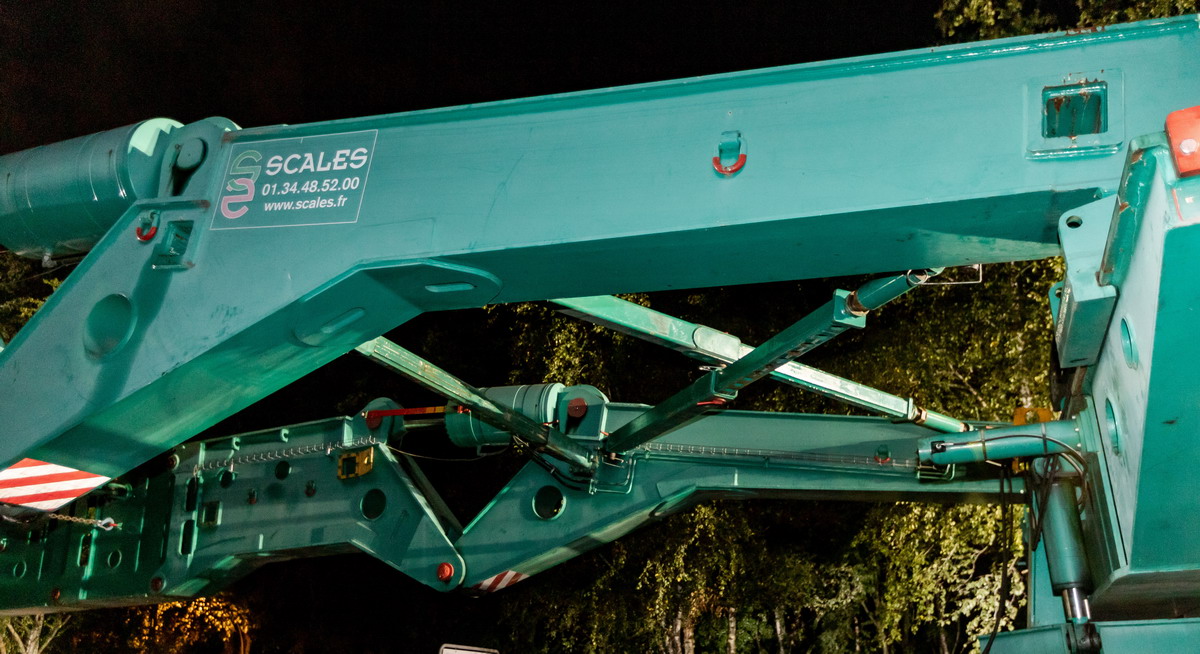

Wer genau hinschaute, konnte natürlich einige Besitzerhinweise entdecken smilie.

(c) www.hadel.net

Als die Brücke komplett überfahren war, konnte der Selbstfahrer abtauchen und seitlich unter dem Trafo herausfahren.

(c) www.hadel.net

Die großflächigen Anti-Rutschmatten hatten ihren Dienst getan und konnten wieder eingepackt werden.

(c) www.hadel.net

Als der Borssumer Kanal überquert war, ging es im klassischen Zug-Schub-Verbund weiter.

(c) www.hadel.net

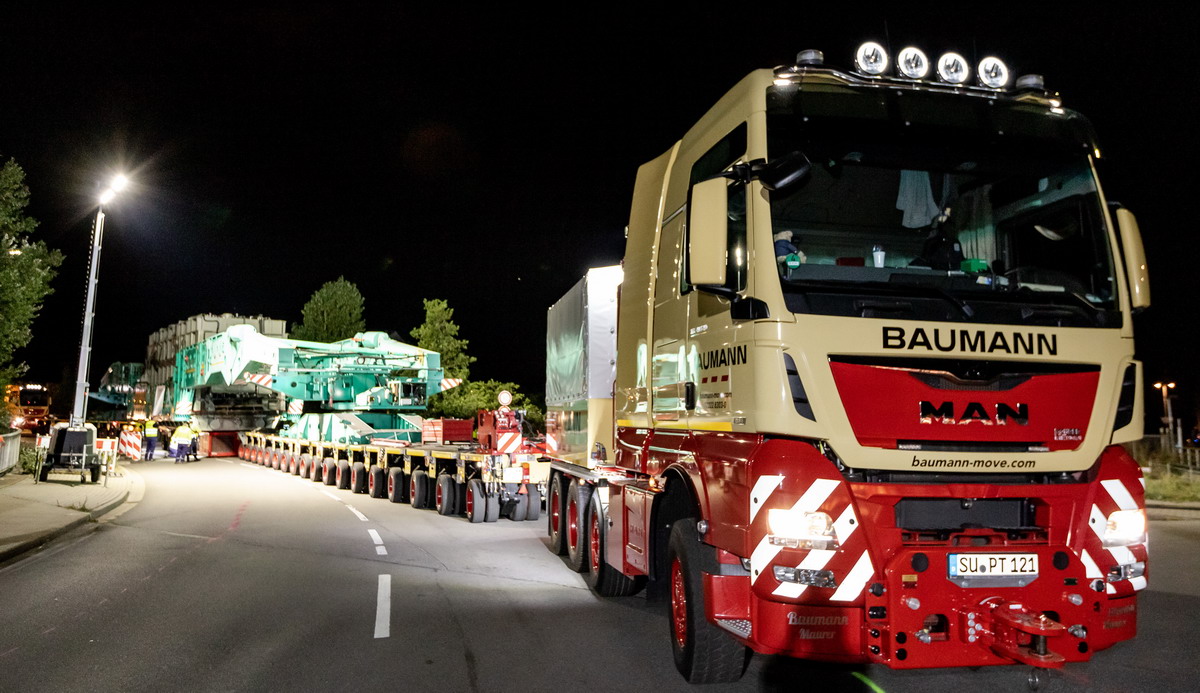

Zu diesem Zeitpunkt sind zwei der drei besonderen MAN TGX 41.640 8x6/4 in der zugstarken Maurer-Ausführung hier im Einsatz. In Kombination können diese Gesamtzuggewichte von bis zu 1000 Tonnen bewegen.

Für alle, die sich dieses Gerät genauer anschauen möchten, gibt es hier eine ausführliche Vorstellung.

Weiterlesen...
(c) www.hadel.net

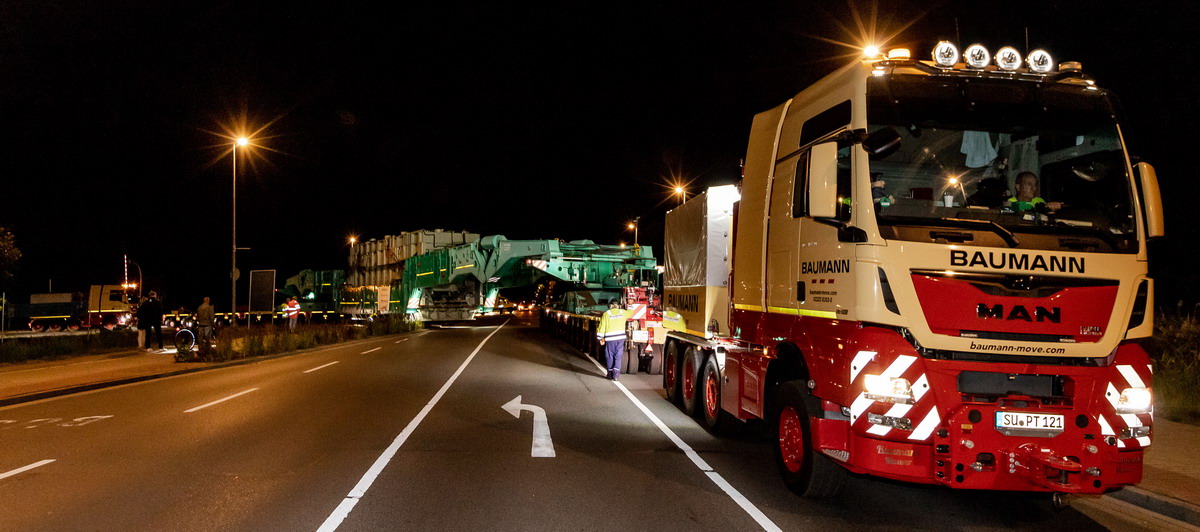

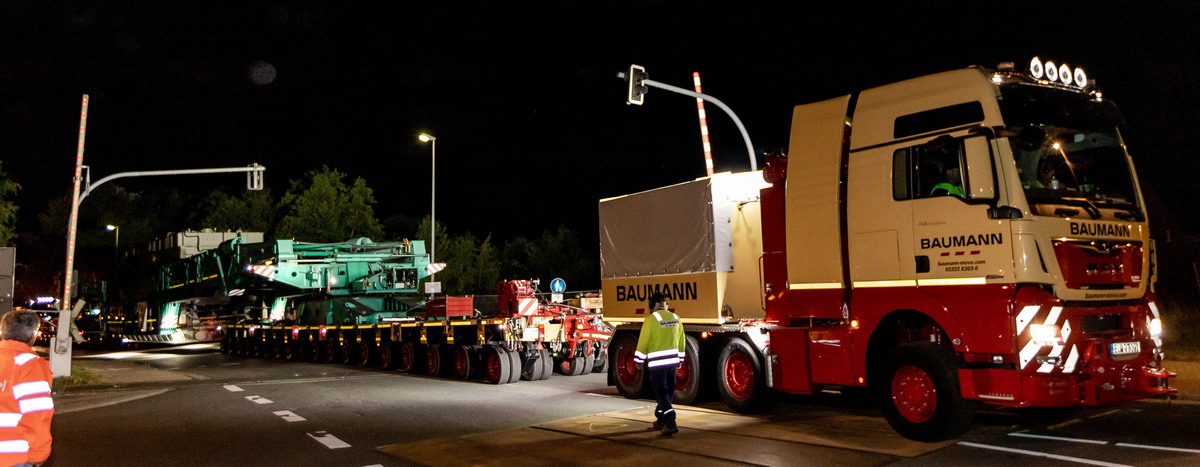

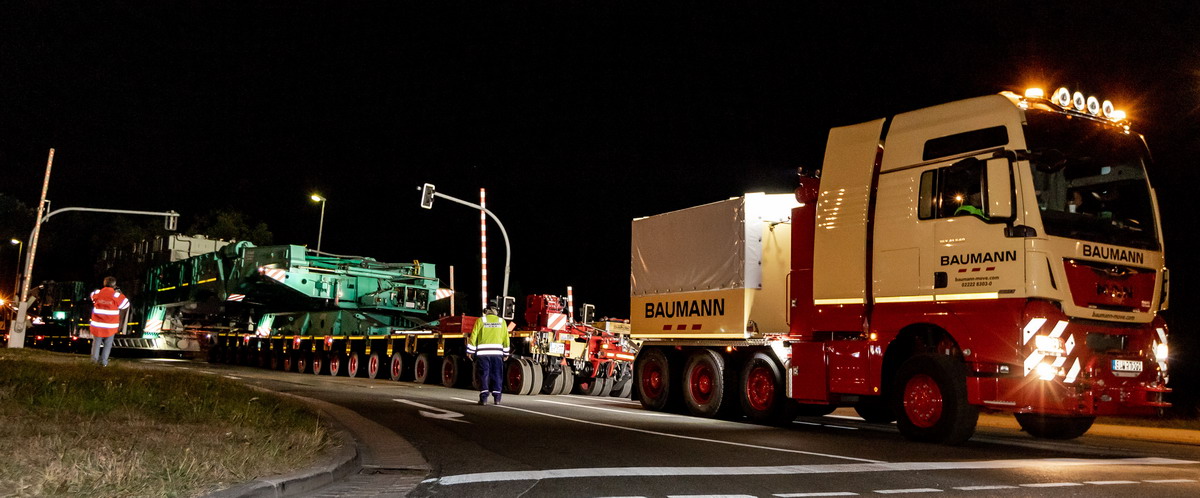

Als die beiden 8x6-Boliden mit dem Trafo an der Kreuzung auf die Pekumer Straße warteten, sperrten die Fahrzeuge der begleitenden Hilfspolizei die Hauptstraße sowie deren Zufahrten im weiteren Streckenverlauf.

(c) www.hadel.net

Nachdem alle Streckenabschnitte als verkehrsfrei gemeldet waren, konnten die Räder wieder anrollen.

(c) www.hadel.net

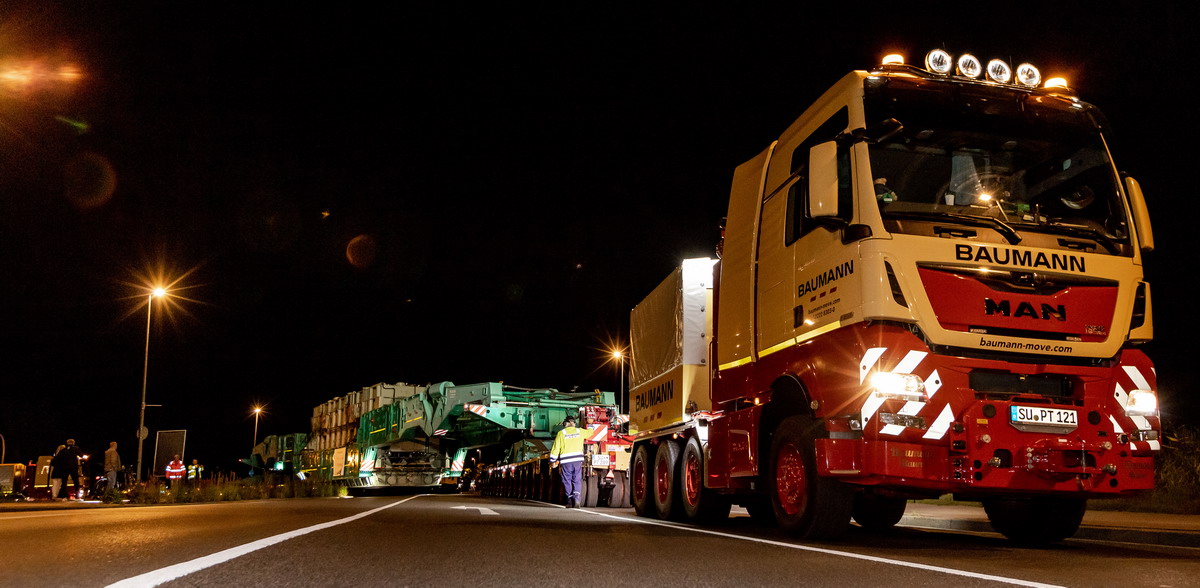

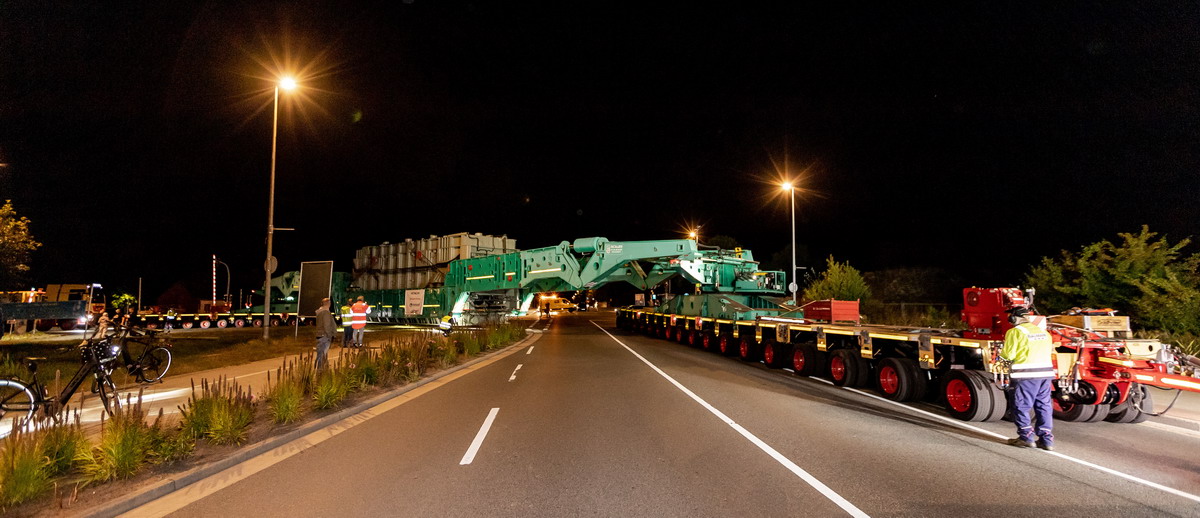

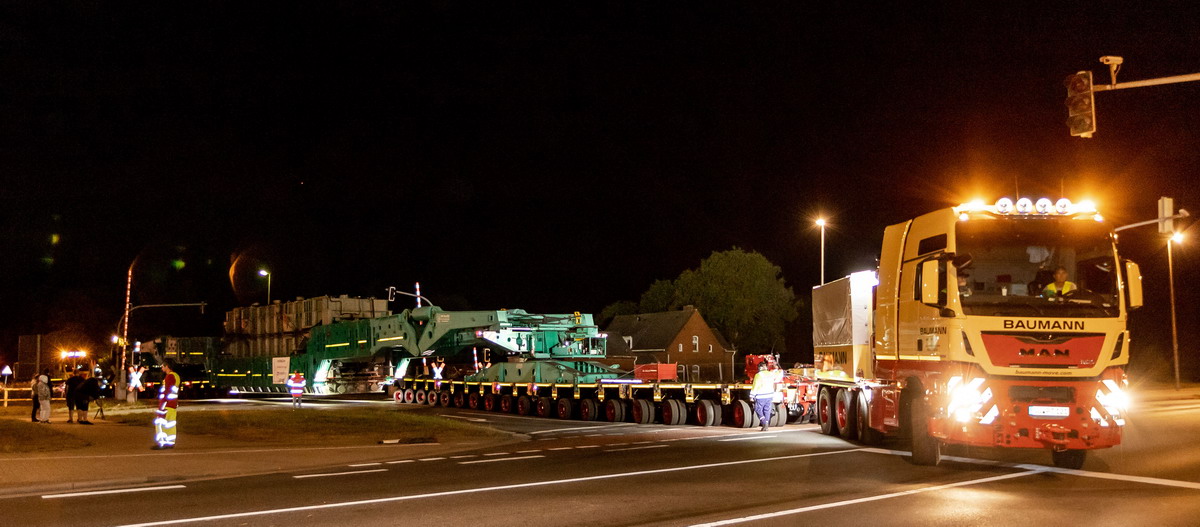

Die Freifläche ermöglichte dem Trafo den sorgenfreien Flug auf die Hauptstraße.

(c) www.hadel.net

Wie man sieht, gab es nur sehr wenige Schaulustige.

(c) www.hadel.net

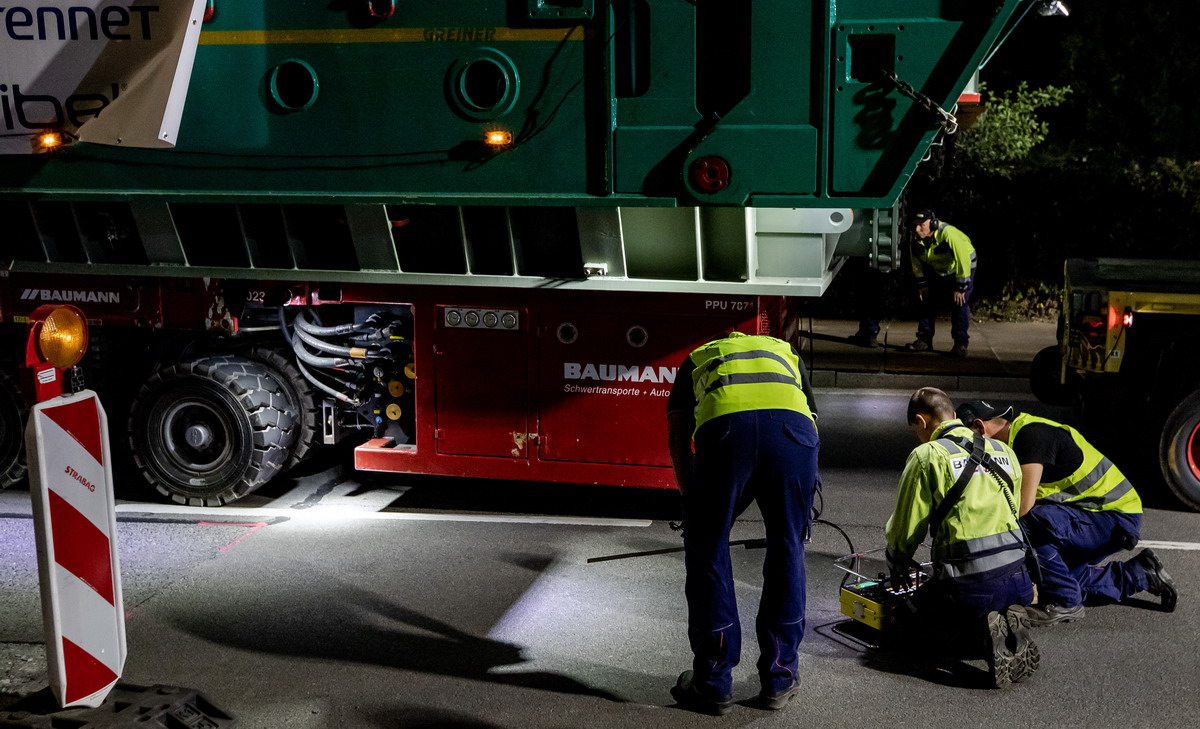

An den beiden 18-Achsern kümmerten sich Kollegen von Baumann um die perfekte Ausrichtung des Selbstfahrers.

(c) www.hadel.net

Die Justierung wurde mehrfach auf der Kreuzung wiederholt, da sich das Gewicht durchgehend verlagerte.

(c) www.hadel.net
