Liebherr LTM 1500 mit 84-Meter-Mast von Chi Deh

Veröffentlicht am 19.03.2004

Auslieferungszustand: Nagelneu

Baujahr:

2004

Motorart:

8-Zylinder Liebherr
Typ D 9408 TI-E A4
wassergekühlt

Leistung:

598 PS / 440 KW

maximales Drehmoment:

2600 Newtonmeter

Getriebe:

5-Gang-Automatik-Getriebe
Allison CLBT 755 mit Drehmomentwandler

Höchstgeschwindigkeit:

77 km/h

Bereifung:

14.0 R 25 (16 Stück) oder optional
16.0 R 25 (16 Stück)

Bremsanlage:

Betriebsbremse :
Allrad-Servo-Druckluftbremse
Zweikreisbremsanlage

Zusatzbremse :
Auspuffklappenbremse mit ZBS
Telma-Wirbelstrombremse

Tankvolumen:

600 Liter Diesel

maximale Tragkraft:

500 Tonnen

Teleskopausleger:

84 Meter

maximaler Ballast:

135 Tonnen

Oberwagenmotor:

6-Zylinder Liebherr
Typ D 926 TI-E A4
wassergekühlt

Oberwagenmotorleistung:

326 PS / 240 KW

maximale Auslage:

max. 74 Meter (2.8 Tonnen Traglast) Meter

maximale Hakenhöhe:

84 Meter

Weitere Infos:

max. 165 Gesamtballast bei abgespanntem Teleskopausleger
durch 2 zusätzliche Ballastplatten à 15 Tonnen.

Zusäzliche Infos:

Gesamtgewicht mit 84-Meter-Spitze
112 Tonnen!
Achslast der Vorderachsen: 14.7 Tonnen

Wendekreis:

16.28 Meter

Abmessungen:

Fahrzeug-Chassis:
18620 x 3000 x 4000 mm

Fahrzeug incl. Mast und Oberwagen-Kabine:
21358 x 3000 x 4000 mm


(c) www.hadel.net

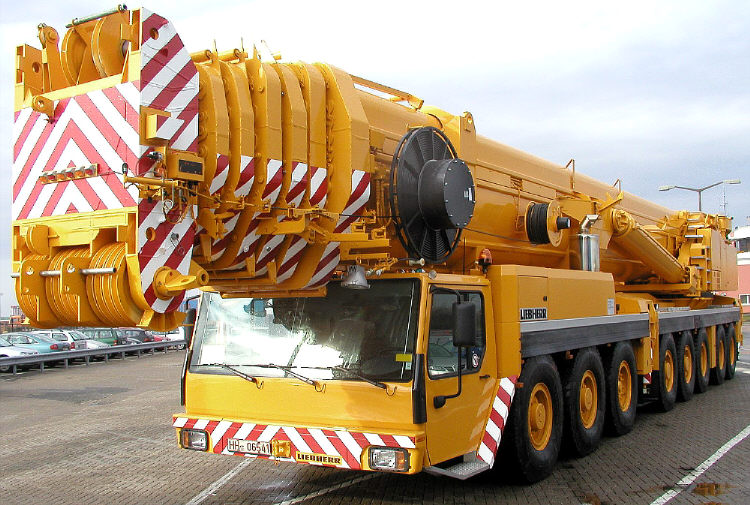

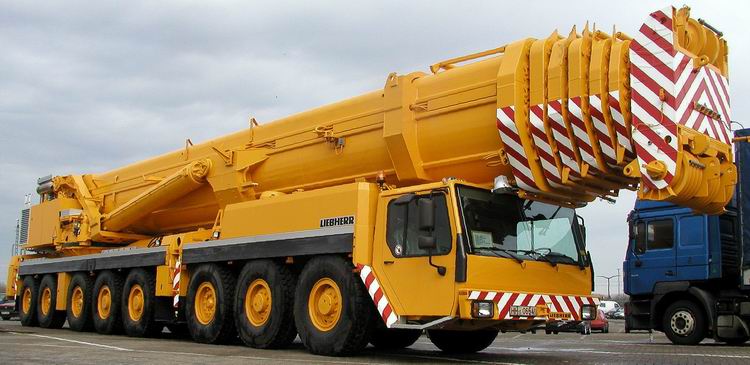

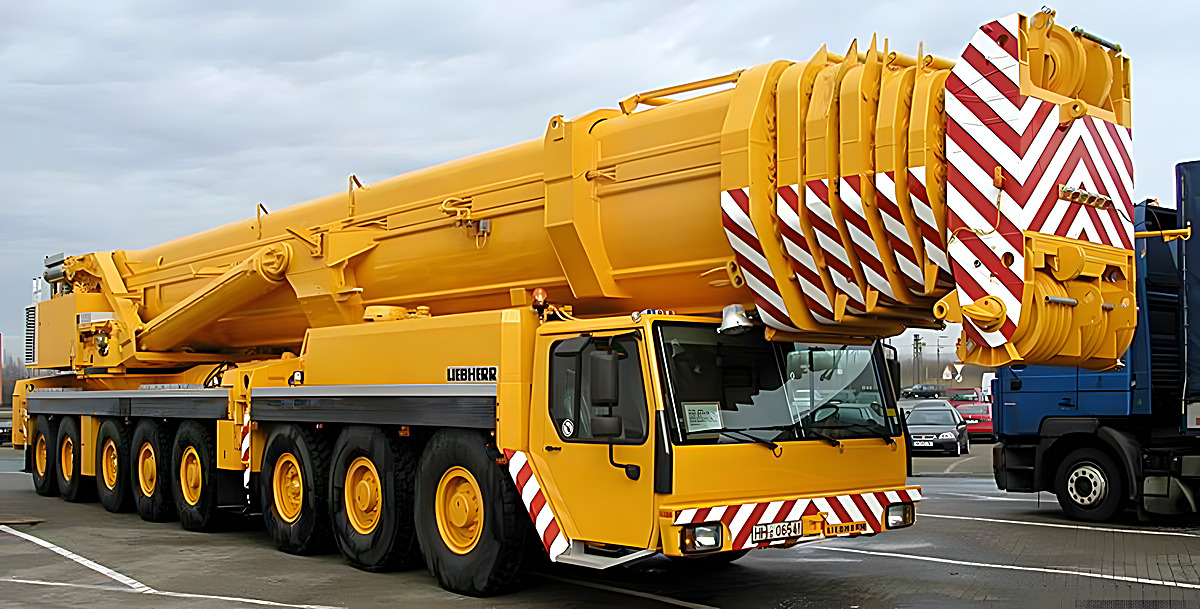

Mitte März 2004 kam dieser nagelneue Liebherr LTM 1500 mit 84-Meter-Mast in
Bremerhaven an, um die weitere Reise per Schiff nach Keelung anzutreten.

(c) www.hadel.net
(c) www.hadel.net

Die Anlieferung übernahm ein Team von Knaack aus Hamburg, das mit einem BF3 den Transport absicherte. Die zusätzlichen Teleskopteile wurden mit dem Masttransporter des eigenen LTM 1500 nach Bremerhaven überführt und dann hier eingesetzt.

(c) www.hadel.net
(c) www.hadel.net

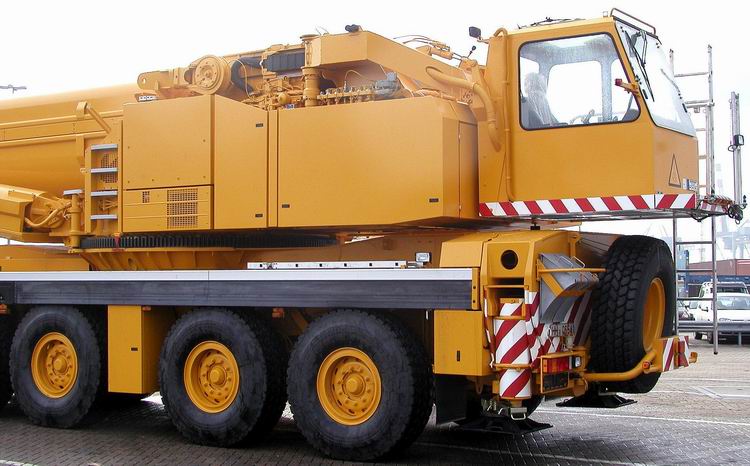

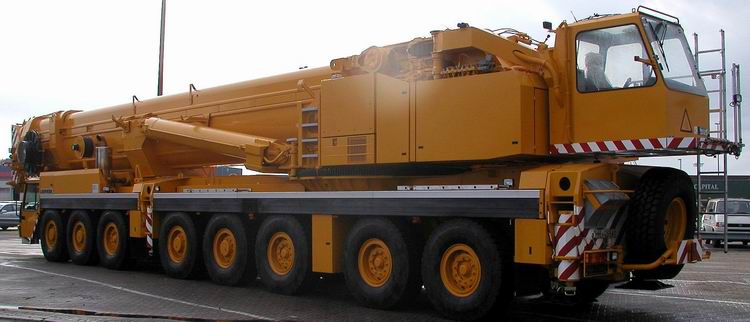

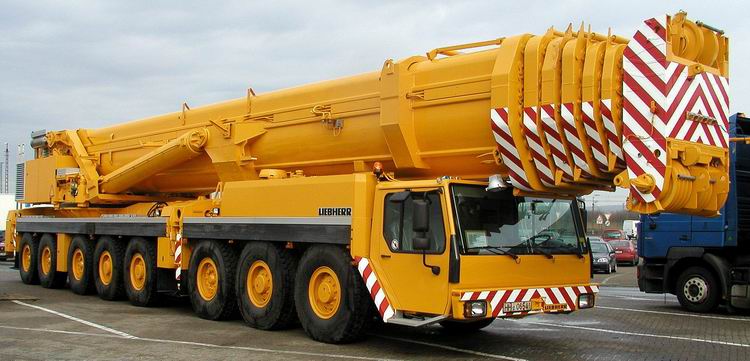

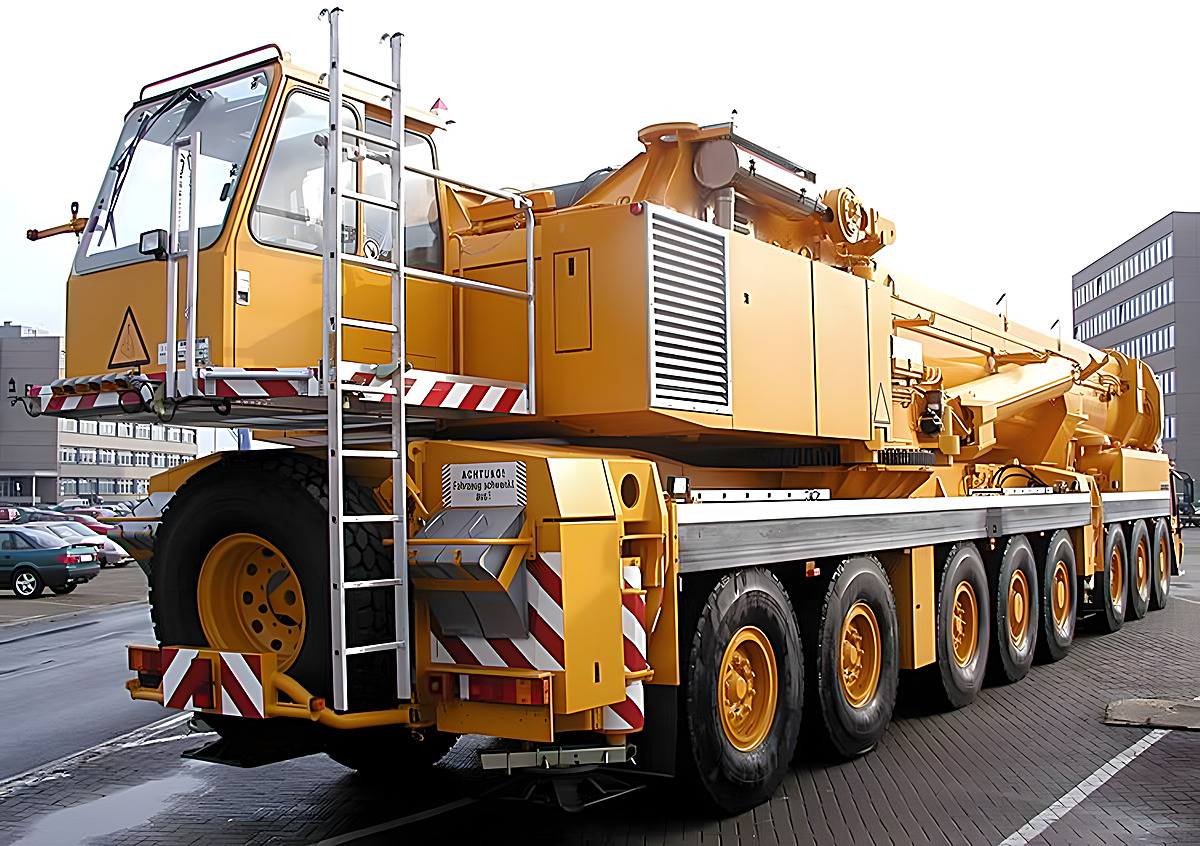

Das Gesamtgewicht des Liebherr LTM 1500 mit 84-Meter-Mast beträgt 112 Tonnen.

(c) www.hadel.net
(c) www.hadel.net

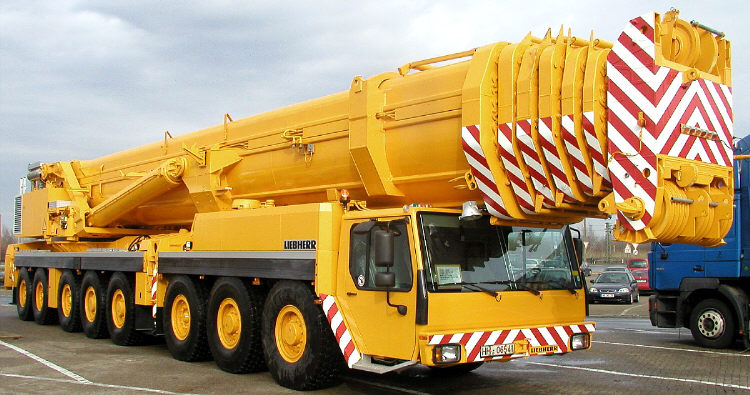

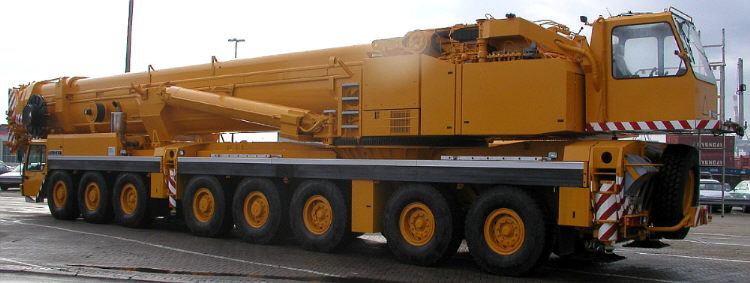

Somit darf der Kran so nicht auf den deutschen Straßen unterwegs sein, da die vorderen Achsen mit einer Achslast von rund 14,7 Tonnen eindeutig über dem 12-Tonnen-Limit liegen.

(c) www.hadel.net
(c) www.hadel.net

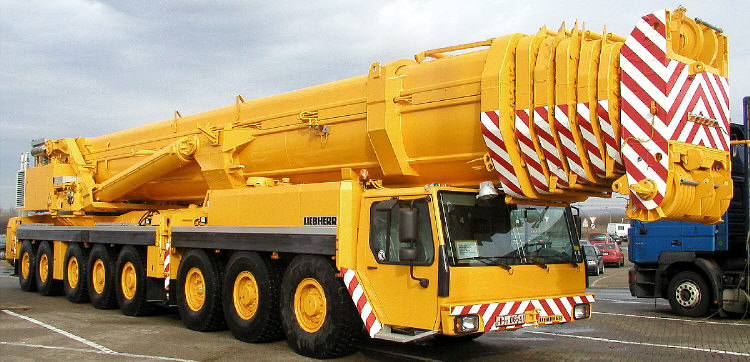

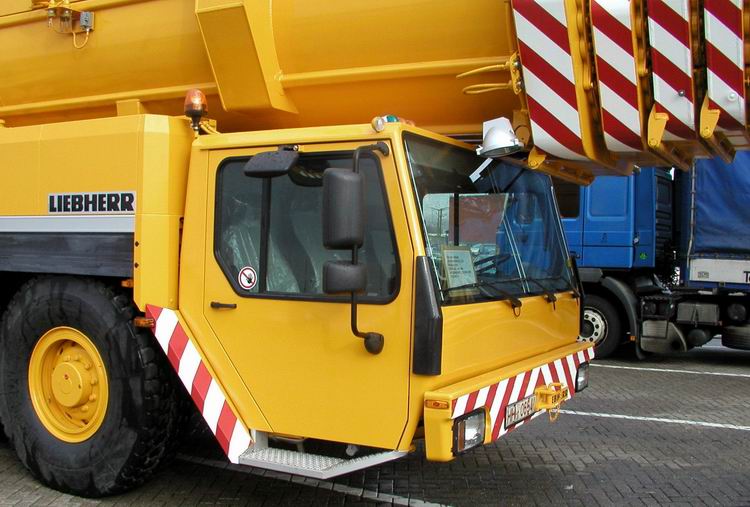

Stolzer Besitzer des neuen Krans ist Chi-Deh Crane Engineering Co., Ltd in Taiwan.

(c) www.hadel.net
(c) www.hadel.net

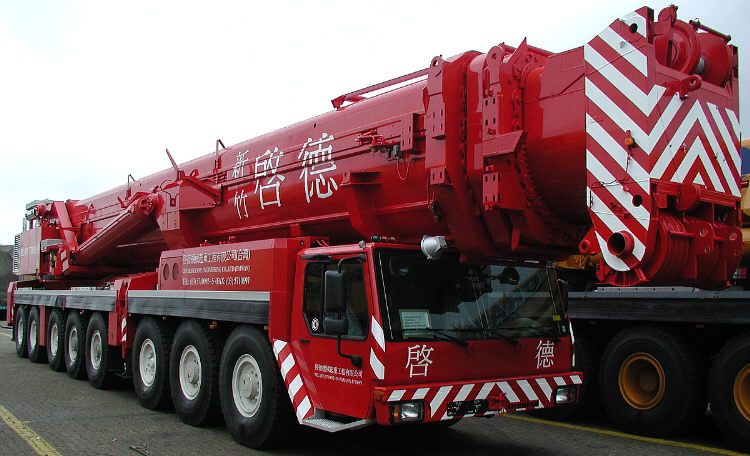

Bereits im Sommer 2000 ging ein LTM 1500 nach Taiwan zu Chi-Deh, damals allerdings
noch im typischen Firmenrot mit den entsprechenden Beschriftungen (Bild unten).

(c) www.hadel.net
(c) www.hadel.net
(c) www.hadel.net

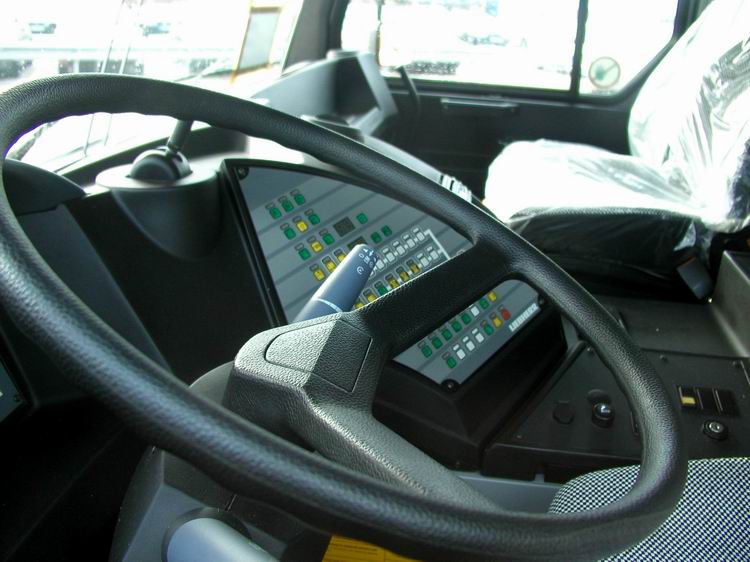

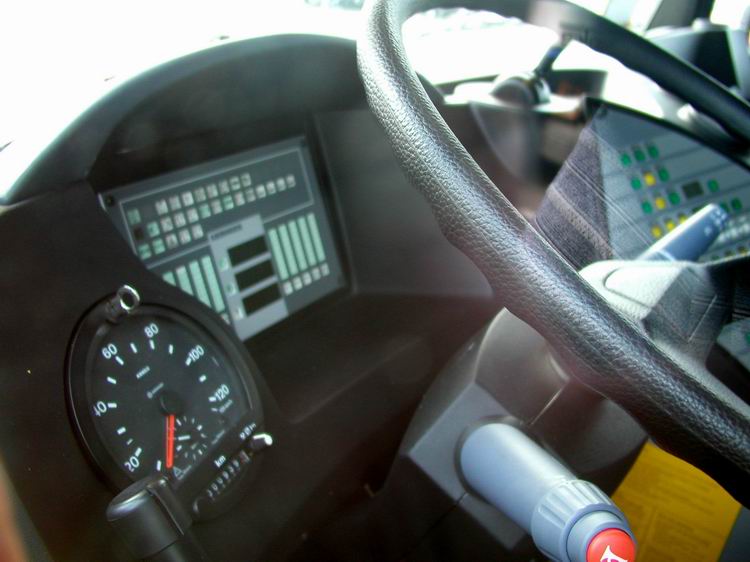

Im Innenraum sind fast alle Anzeigen durch Digital-Displays und farbige LED´s ersetzt worden, nur noch der Tacho ist als Rundinstrument erhalten geblieben.

(c) www.hadel.net
(c) www.hadel.net

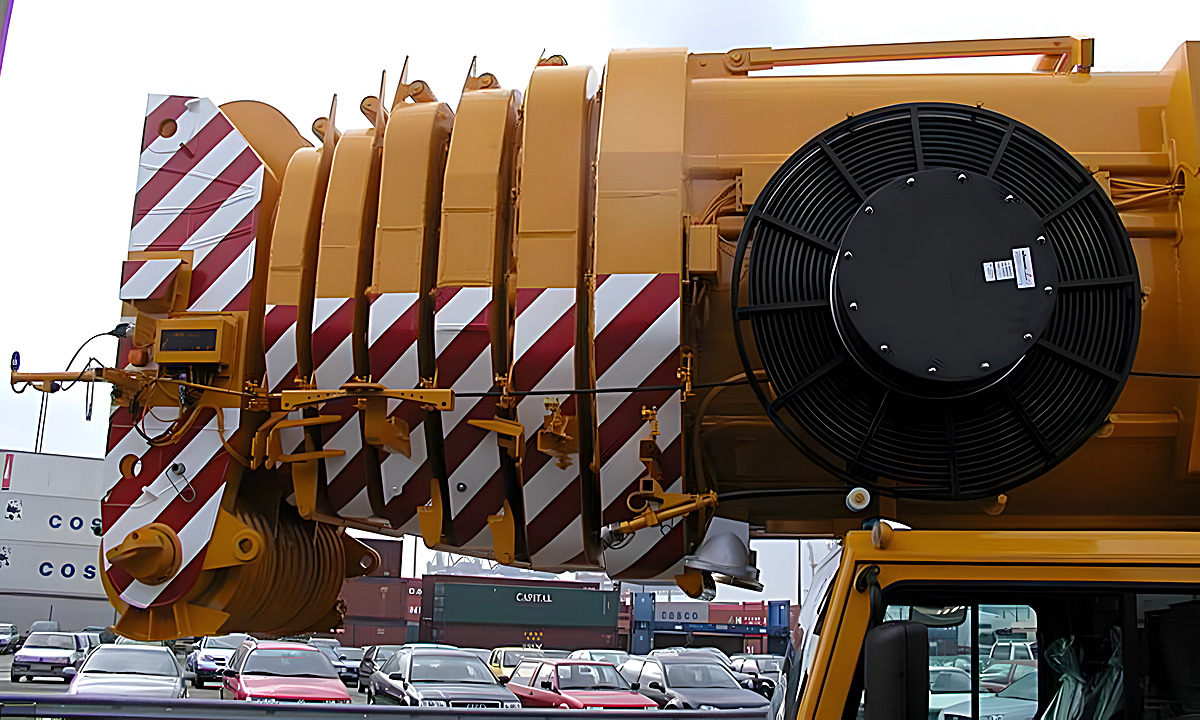

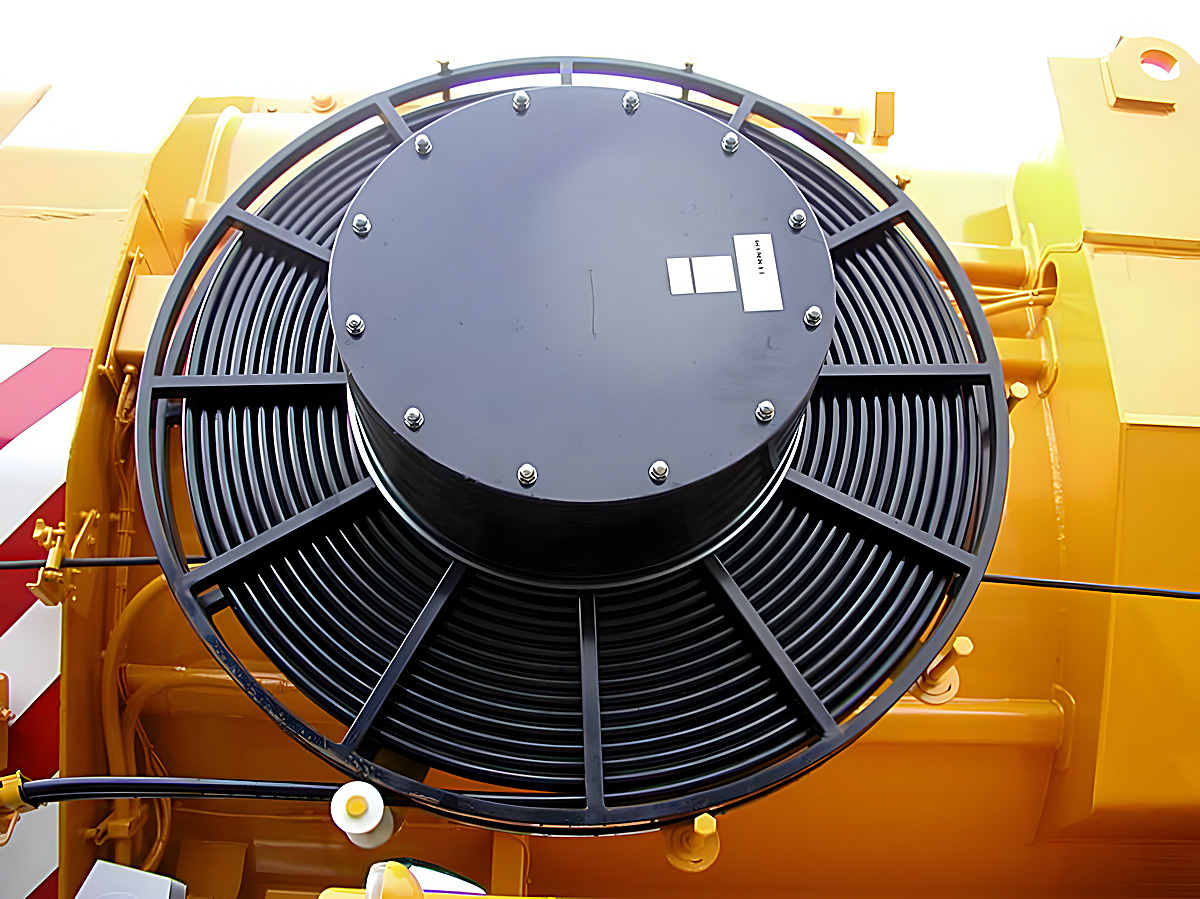

Auf dieser großen Trommel am oberen Ende ist die Zuleitung für
die hydraulisch abwinkelbare Auslegerverlängerung.

(c) www.hadel.net
(c) www.hadel.net

Mehr von Liebherr:

www.hadel.net

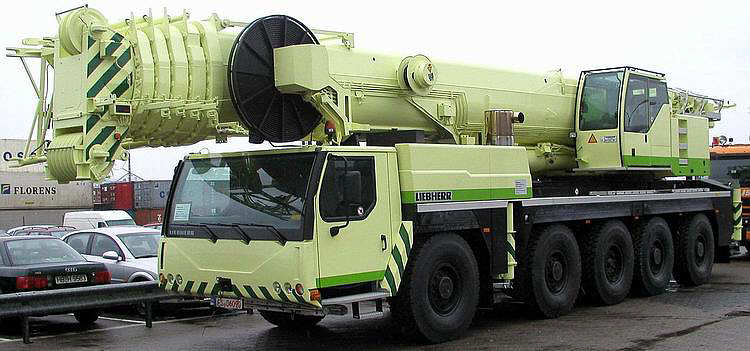

Liebherr LTM 1220 NX

Japanische Ausführung Im März 2005 kam dieser nagelneue Liebherr LTM 1220NX in Bremerhaven an, um per Schiff nach Japan ausgeliefert zu werden. Auf der...

Weiterlesen...
www.hadel.net
Liebherr LG 1800-1.0 von Nolte auf der Auslieferungsfahrt

Auf nach Flensburg! Am 15. Mai 2024 musste dieser auffällige Neunachser auf dem Rastplatz Seevetal in Fahrtrichtung Norden vor der Weiterfahrt eine Pause...

Weiterlesen...
www.hadel.net

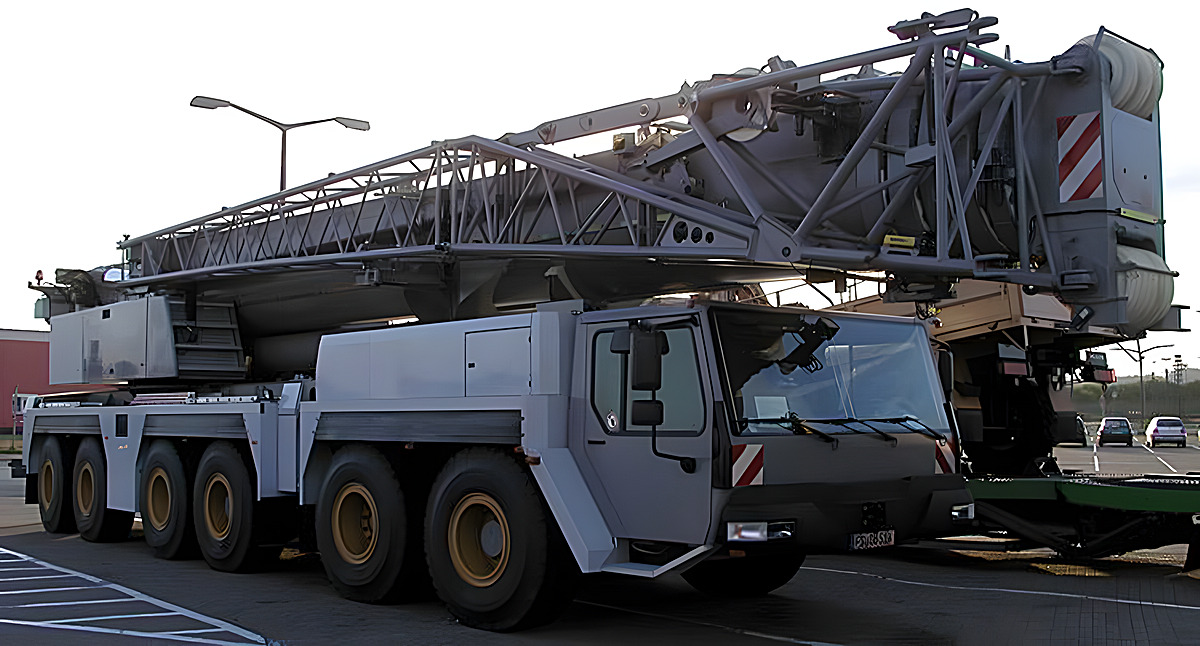

Liebherr LTM 1250/1 mit Überbreite

In Australien ist mehr Platz Mitte Juni 2004 kam dieser nagelneue Liebherr LTM 1250/1 in Bremerhaven an, um die weitere Reise per Schiff anzutreten. ...

Weiterlesen...
www.hadel.net
Liebherr LTF 1060-5.1 & LTF 1060-4.1

Trucks mit 60 Tonnen Liebherr Kran Wenn ein Kran überwiegend auf der Straße von Einsatz zu Einsatz unterwegs ist, spricht man wohl von einem Taxikran....

Weiterlesen...
www.hadel.net
Liebherr LTM 1220 NX-2 (Herbst 2011)

Japanische Herbstsonne Im Herbst 2011 kam dieser LTM 1220 NX-2 in Bremerhaven zur Verschiffung an. Die Kennung NX verrät die japanische (Nippon-) Version...

Weiterlesen...
www.hadel.net

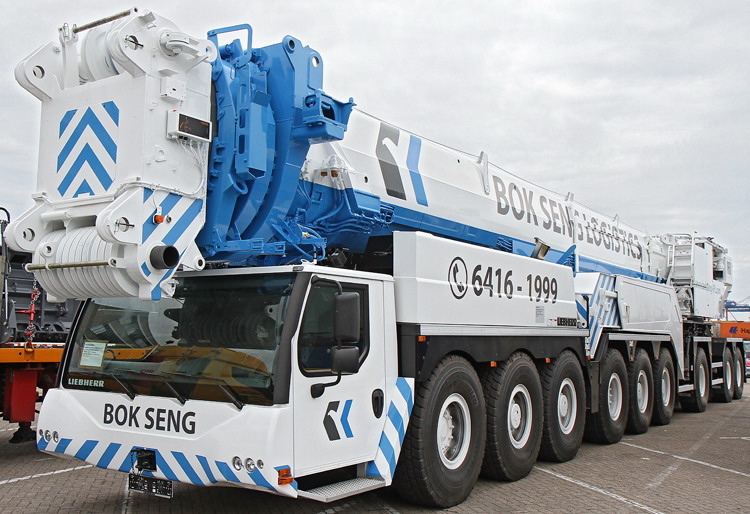

Liebherr LTM 1750-9.1 Bok Seng
