Gottwald AMK 46-A ex-Völkl

Veröffentlicht am 02.02.2024

Aus zweiter Hand

(c) www.hadel.net

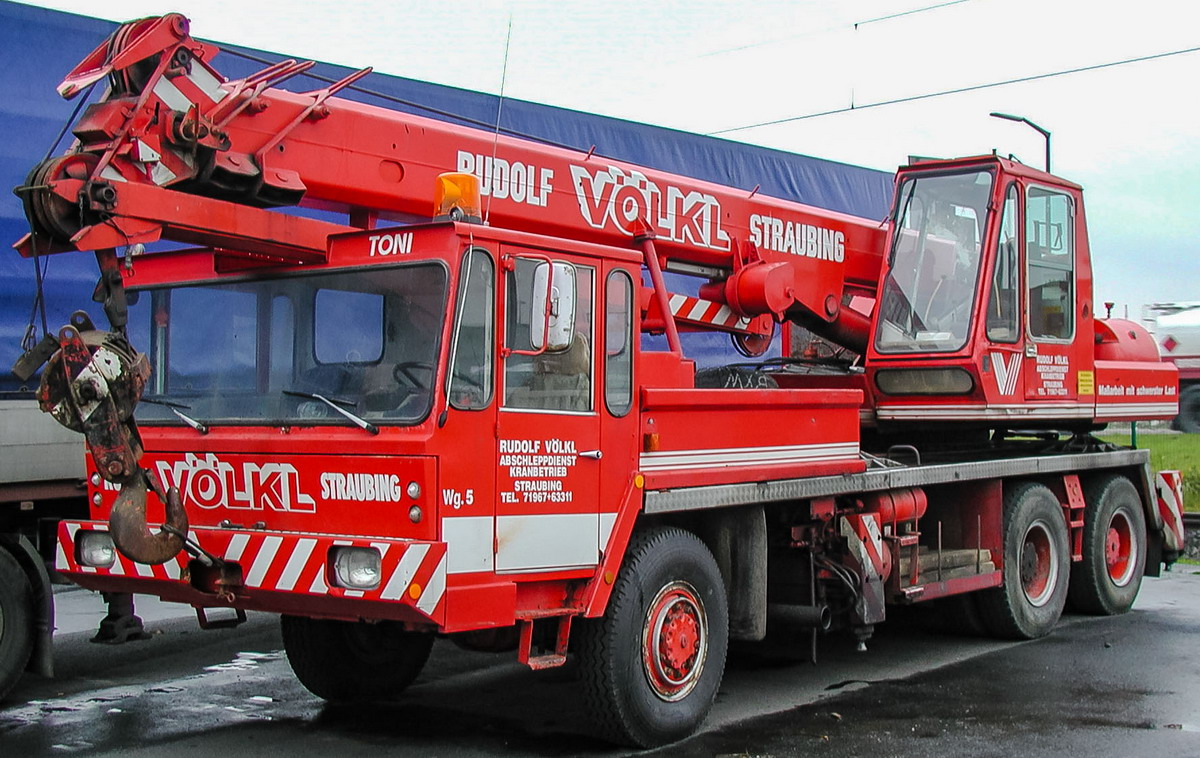

Dieser schicke Gottwald-Kran wurde via Bremerhaven in die große weite Welt verschifft, leider mit unbekanntem Ziel.

(c) www.hadel.net

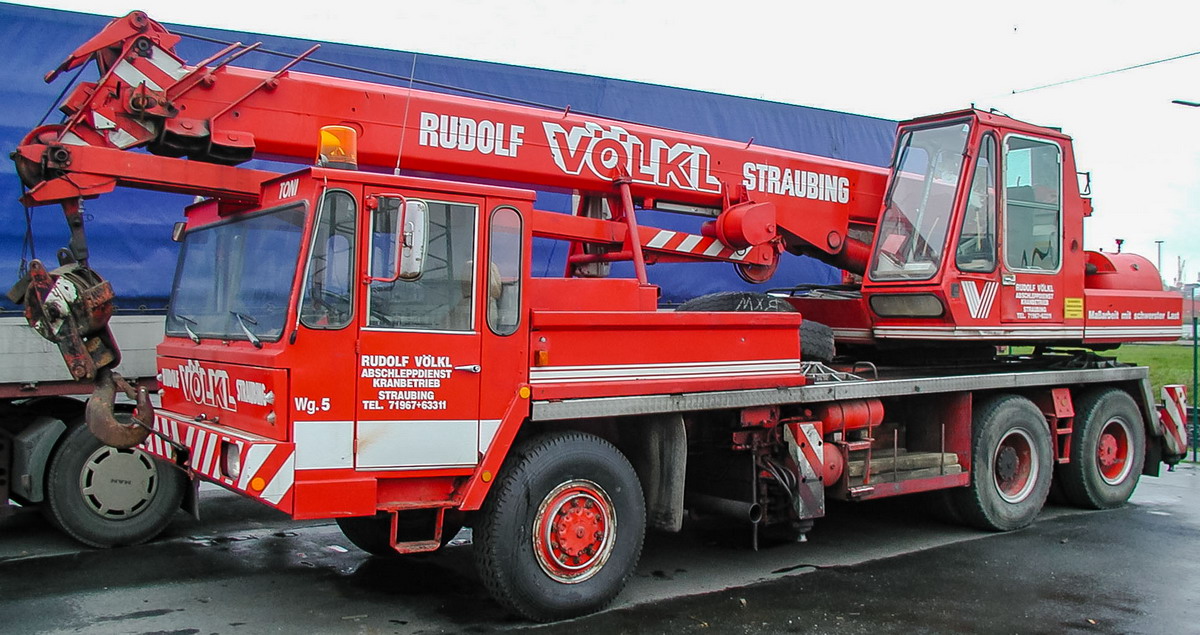

Die Fahrzeuglänge (also Oberwagenspitze bis Ballast) beträgt rund 10,6 Meter.

(c) www.hadel.net

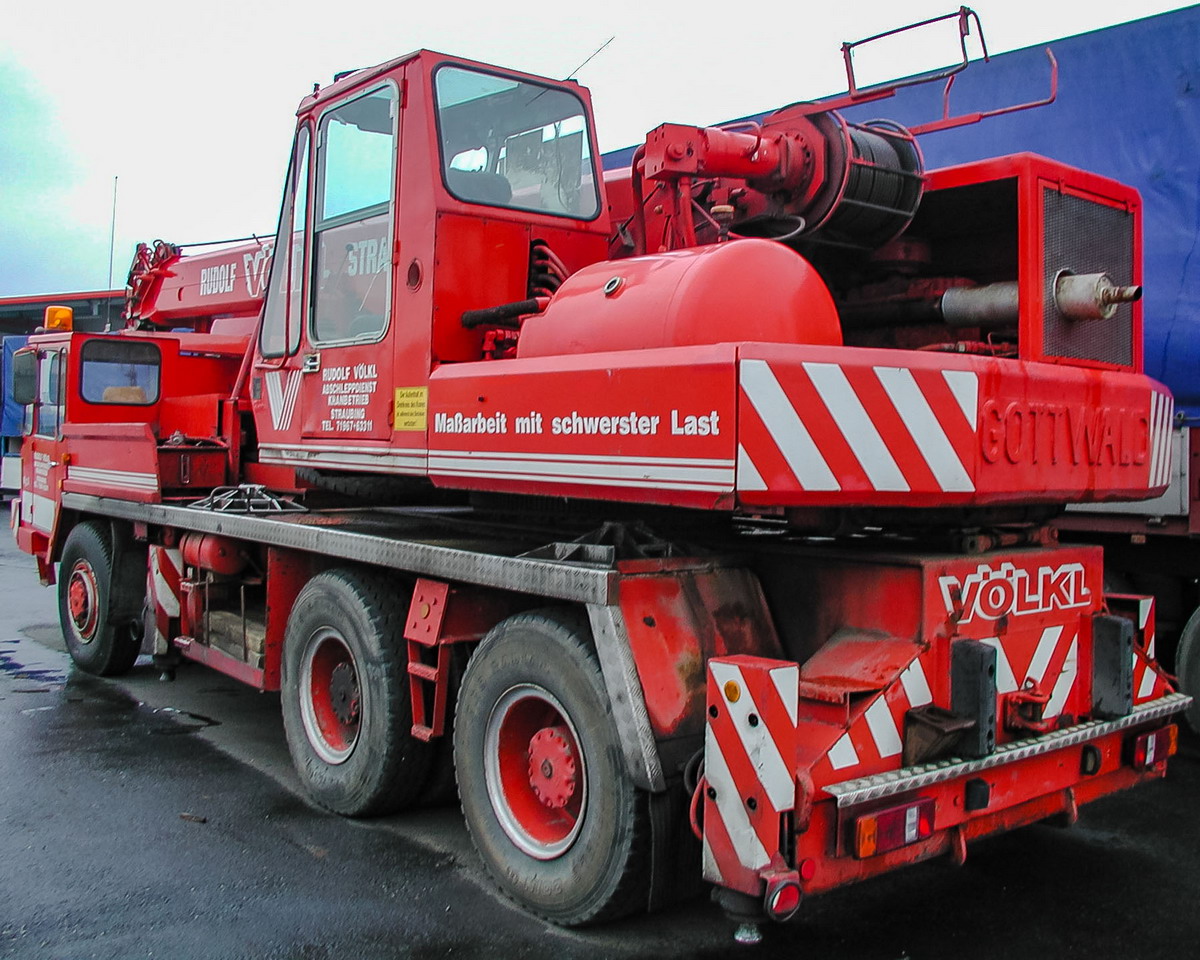

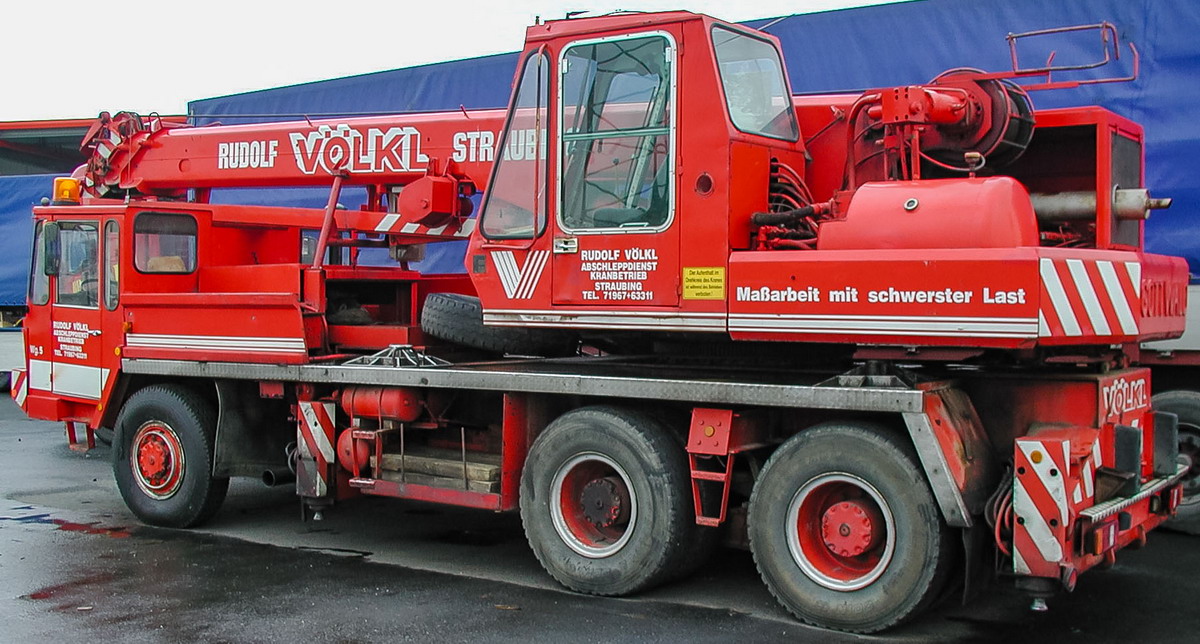

Der Unterwagen kommt auf etwa 9 Meter.

(c) www.hadel.net

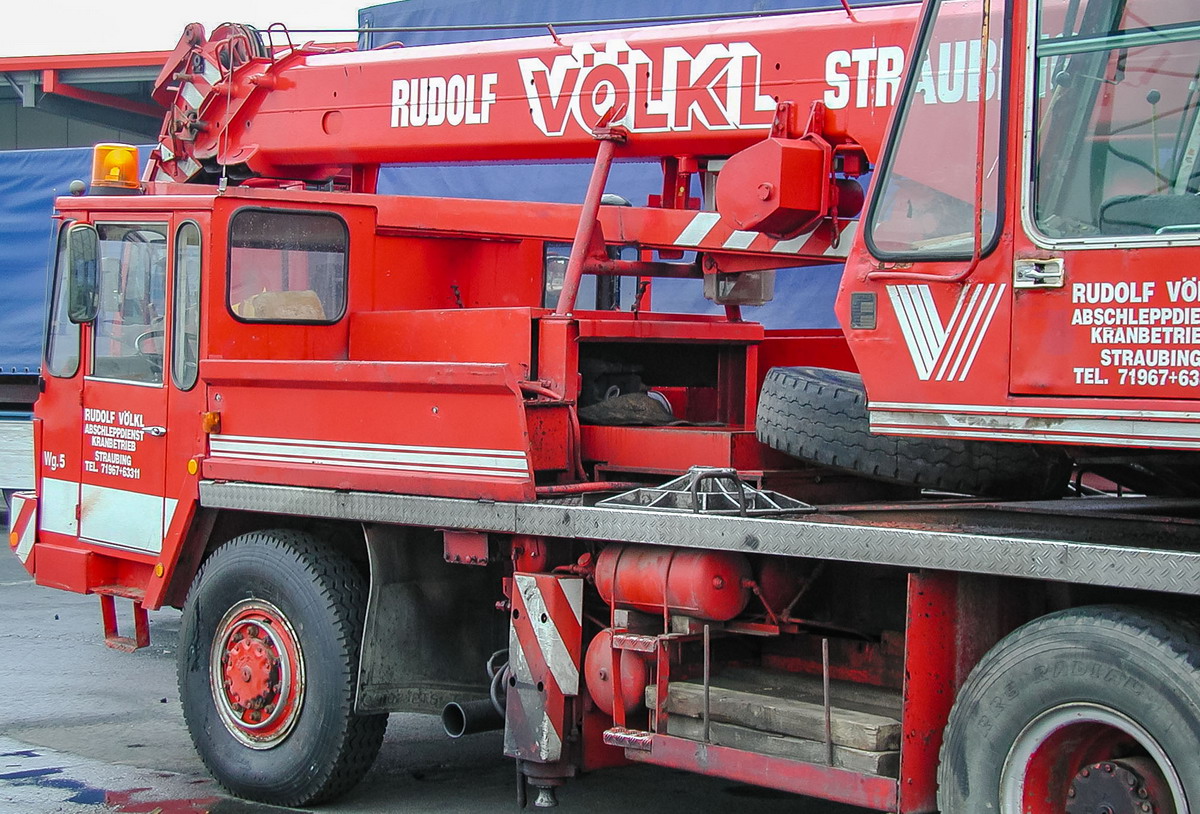

Das Fahrerhaus samt Rahmen stammt vom französischen Hersteller Saviem.

(c) www.hadel.net

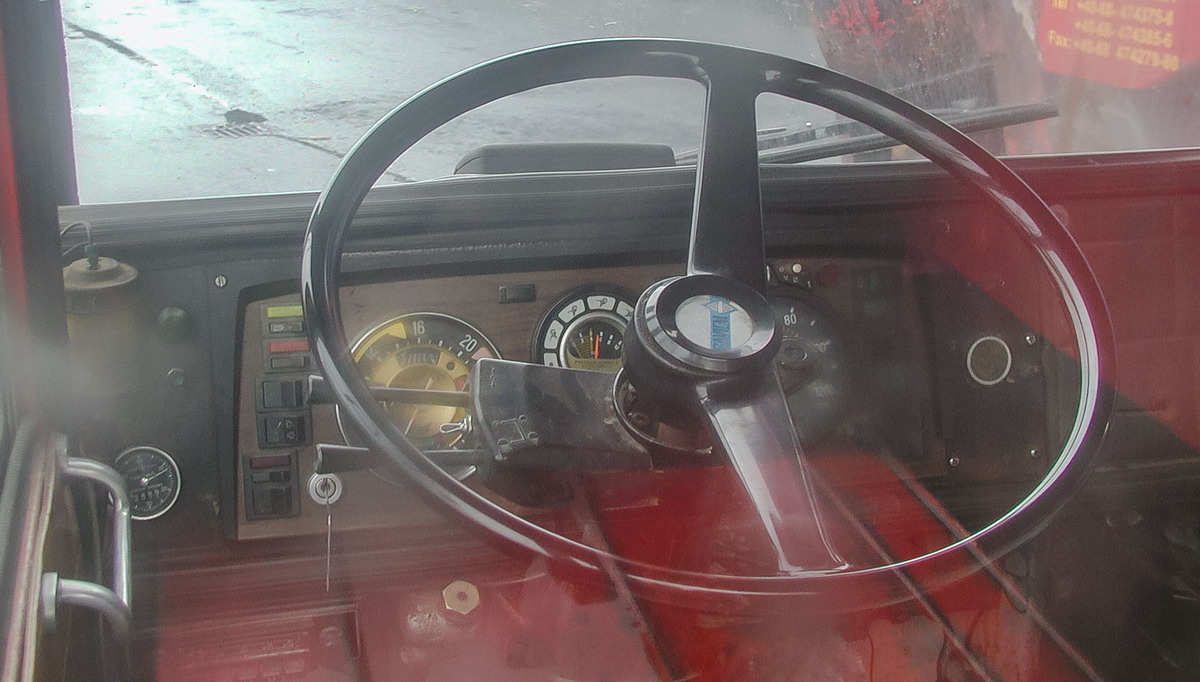

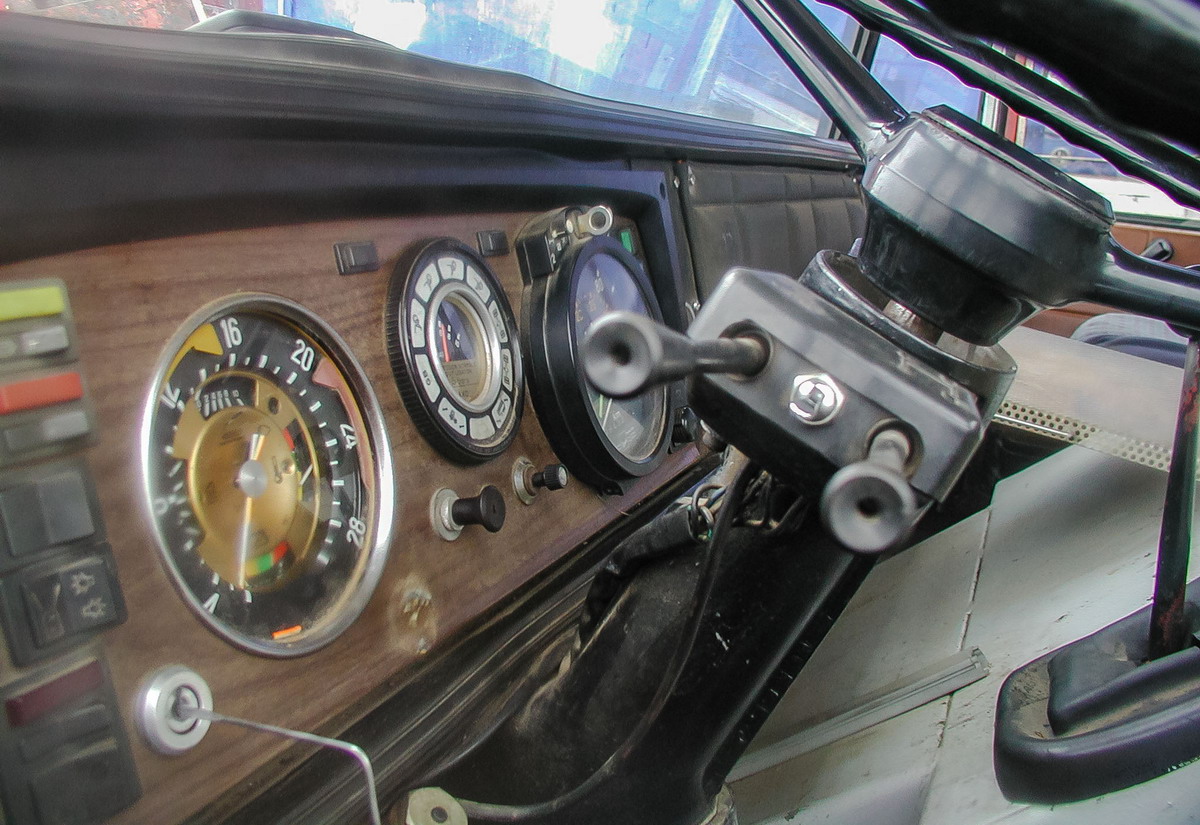

Neben den tollen, klassischen Rundinstrumenten fällt echten Klasse-2-Besitzern sofort der behelfsmäßige Starterschlüssel auf.

(c) www.hadel.net

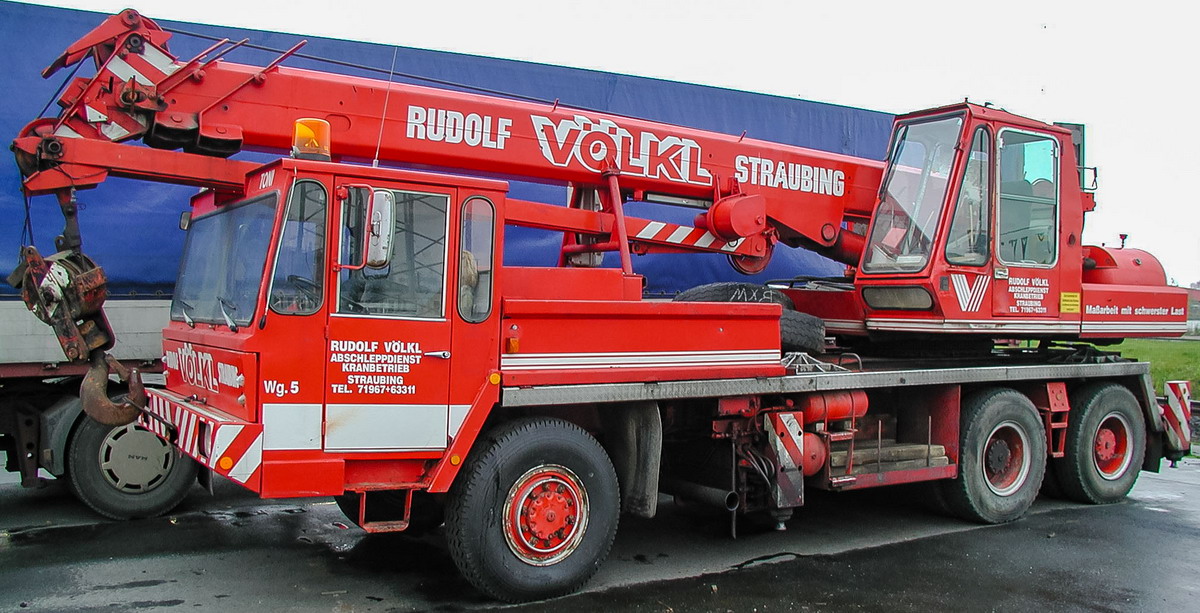

Der vierteilige Teleskopausleger kommt eingefahren auf 8,8 Meter, komplett ausgefahren sind es satte 23,8 Meter.

(c) www.hadel.net

Die maximale Hublast beträgt bei 9,9 Metern Auslegerlänge und 2,4 Metern Ausladung 25 Tonnen.

(c) www.hadel.net

Ändert man die Ausladung auf 7 Meter dürfen nur noch 8 Tonnen angehoben werden.

(c) www.hadel.net

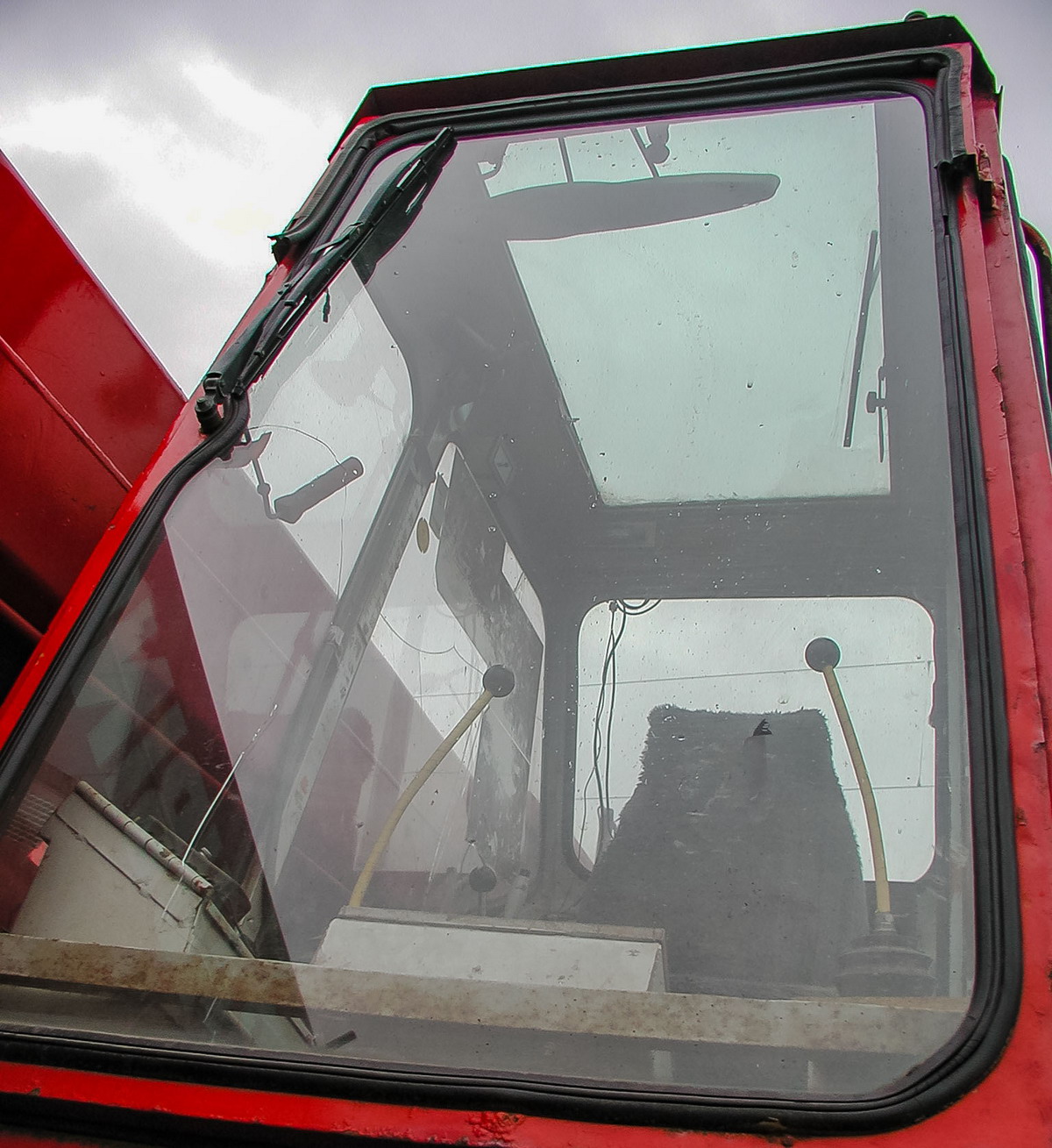

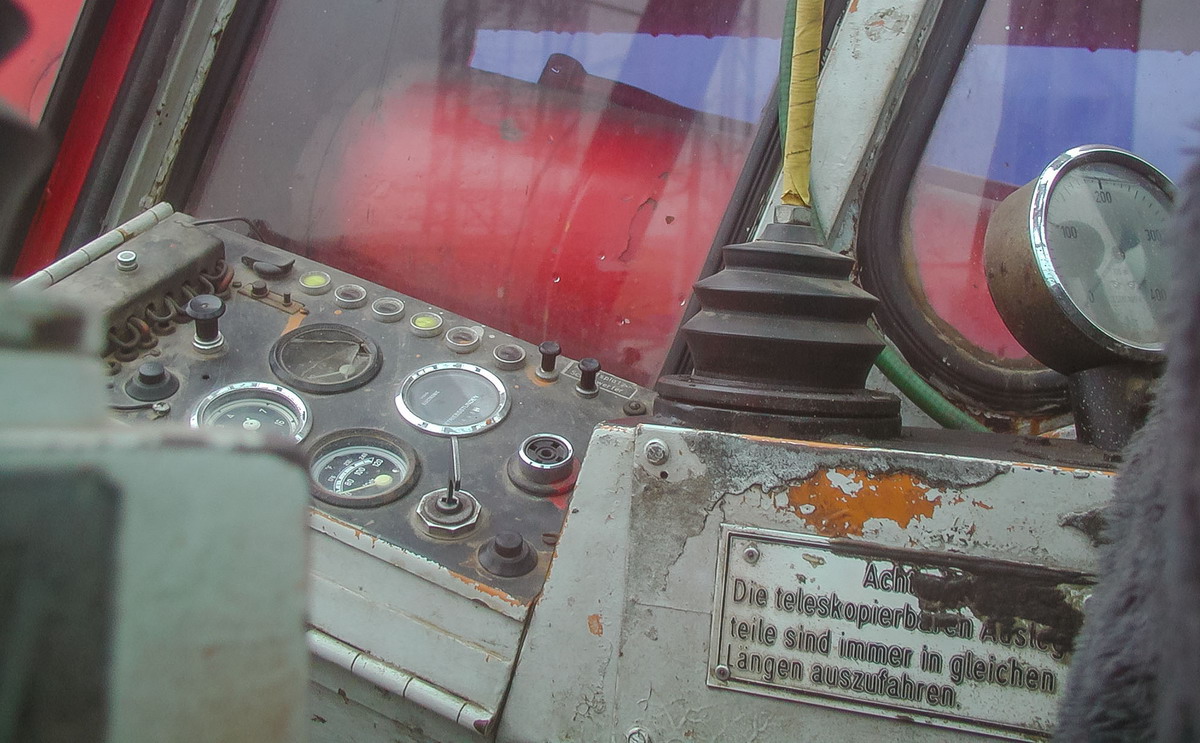

Im Jahre 1977 gab es noch keine "Joysticks auf Armlehnen", damals waren noch lange Hebel angesagt.

(c) www.hadel.net

Sehe ich hier den Starterschlüssel, der auch im Fahrerhaus passen würde smilie?

(c) www.hadel.net

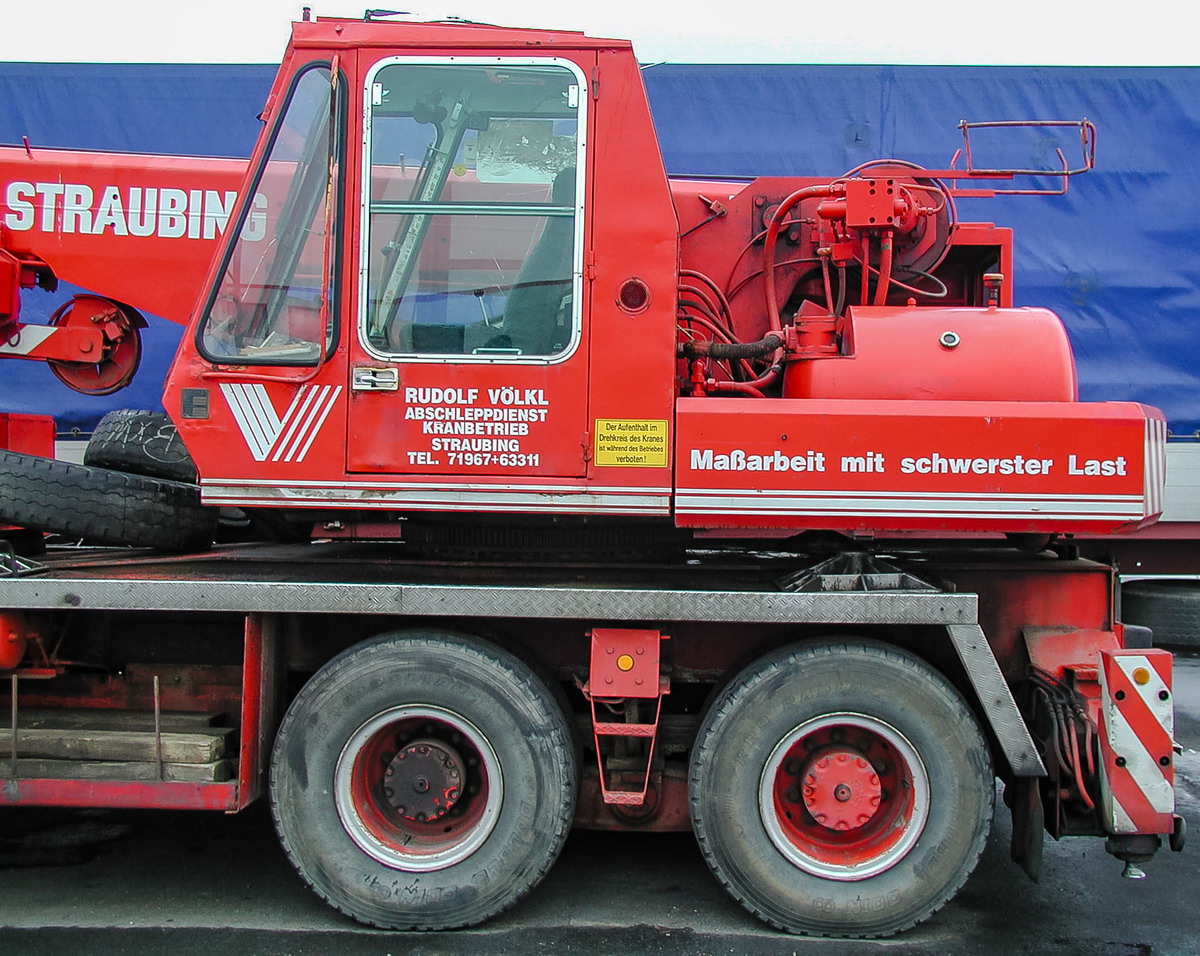

Der Weg zum Oberwagen ist nicht einfach, denn in die schmalen Stufen müssen reichen, es gibt keine Griffe für den Aufstieg.

(c) www.hadel.net

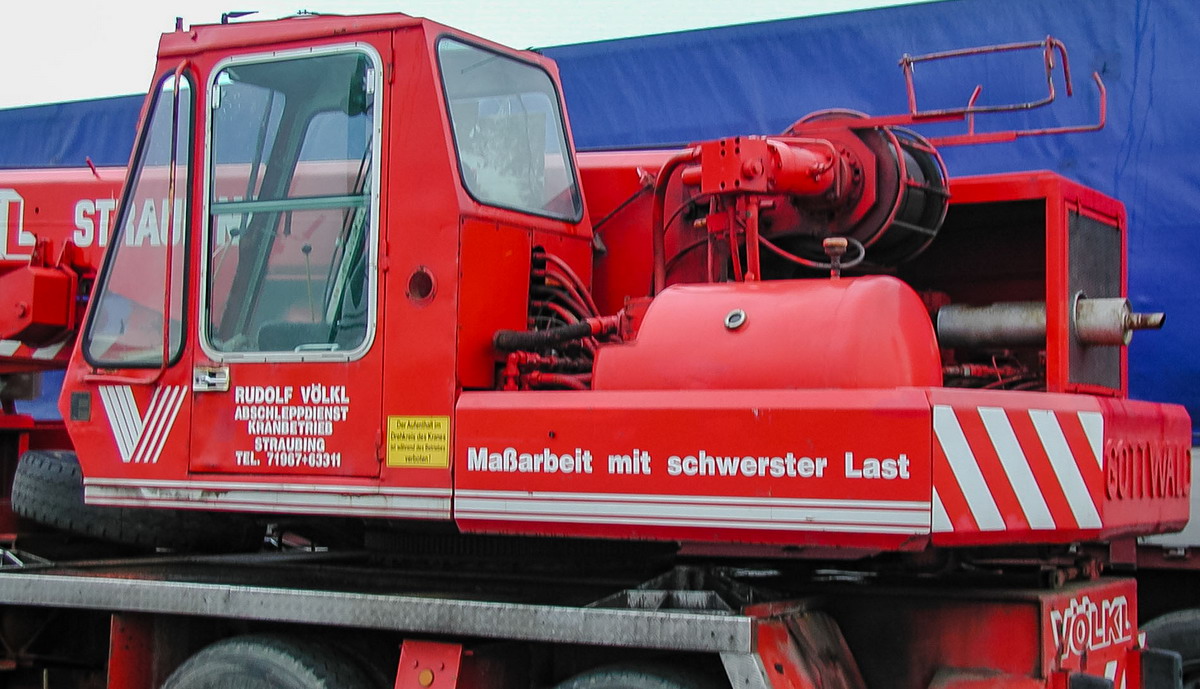

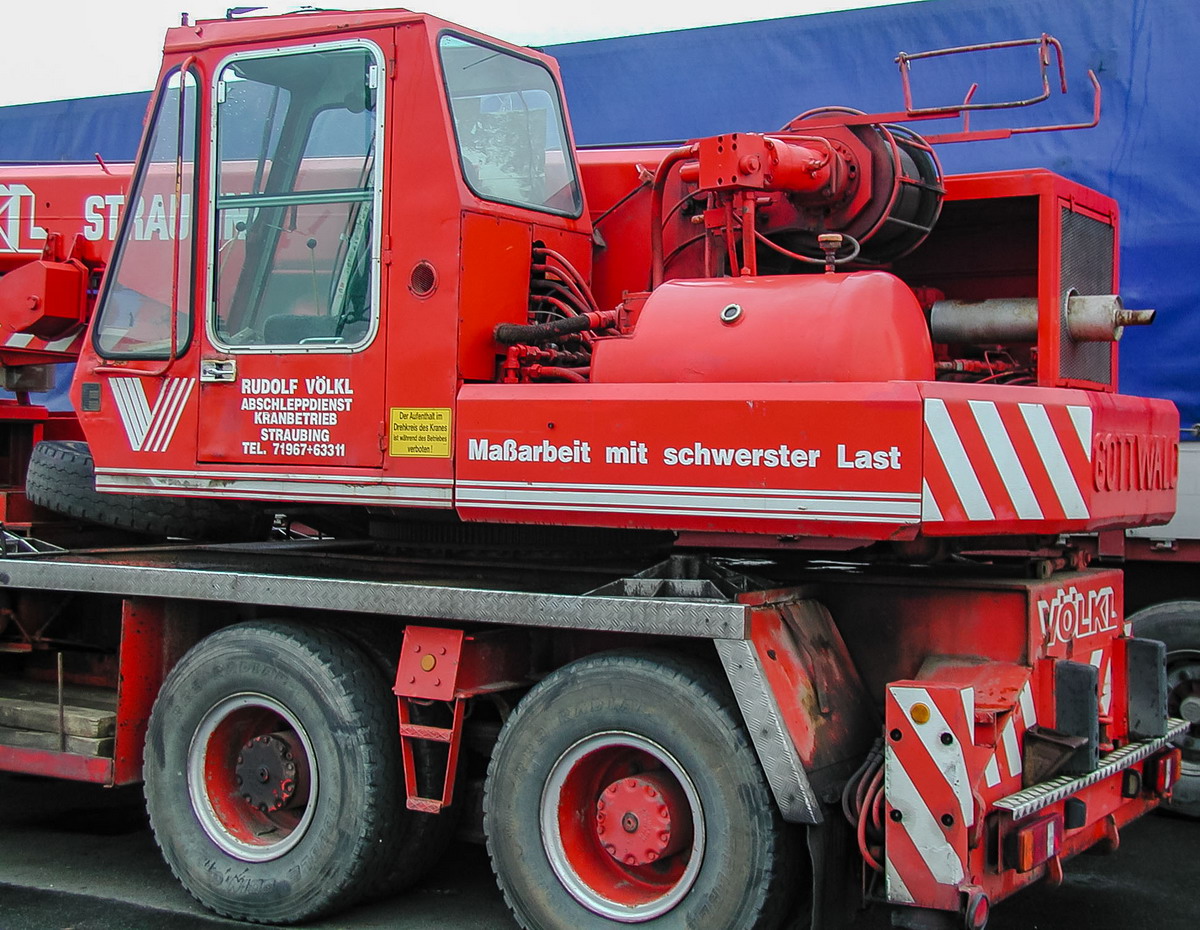

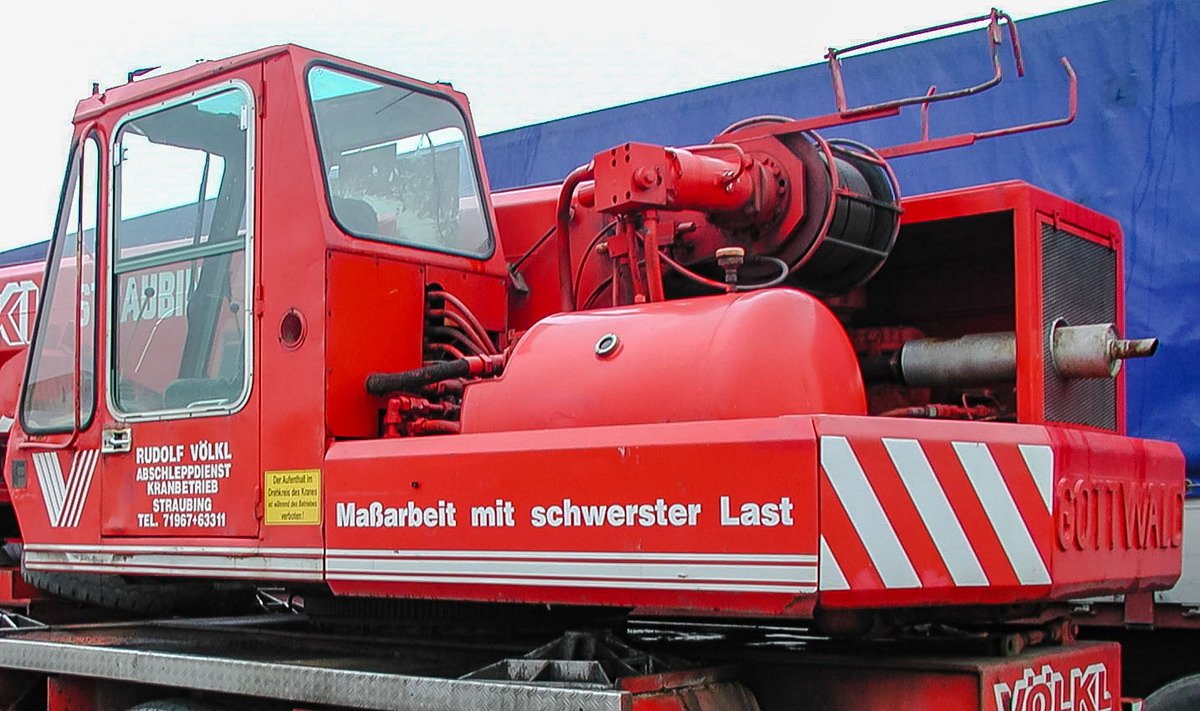

Der Oberwagen wird von einem 6-Zylinder-Mercedes-Dieselmotor (Typ OM352) mit 108 PS angetrieben.

(c) www.hadel.net

Das Hydrauliksystem besteht aus einer Axialkolben-Doppelpumpe mit Zusatzpumpe für drei unabhängige Arbeitskreise.

(c) www.hadel.net

Die hydraulisch angetriebene Seiltommelwinde verfügt über eine automatische Bremse und kann das Seil mit 45 M/min und 90 m/min im Schnellgang auf- und abrollen.

(c) www.hadel.net

Bevor der Kran zu Völkl nach Straubing kam, arbeitete er in Köngen bei Stuttgart für das Autohaus Groß.

(c) www.hadel.net

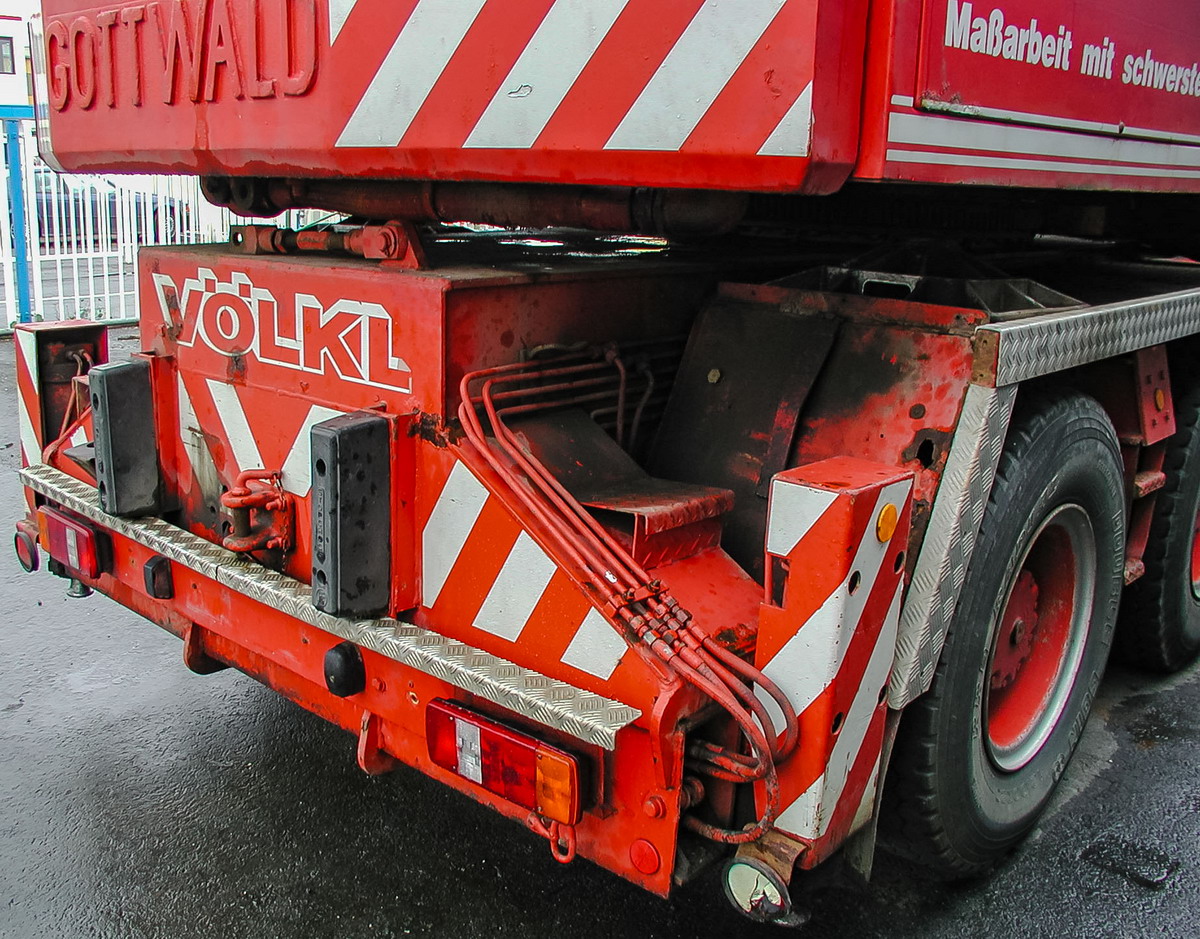

Die Senkrechtabstützung wird über eine Hebelsammlung am Zwischenrahmen gesteuert.

(c) www.hadel.net

Mit der Gewindestange kann der Oberwagen in der Fahrposition fixiert werden.

(c) www.hadel.net

Der große Dieseltank befindet sich auf der rechten Seie zwischen den Achsen 2 und 3.

(c) www.hadel.net

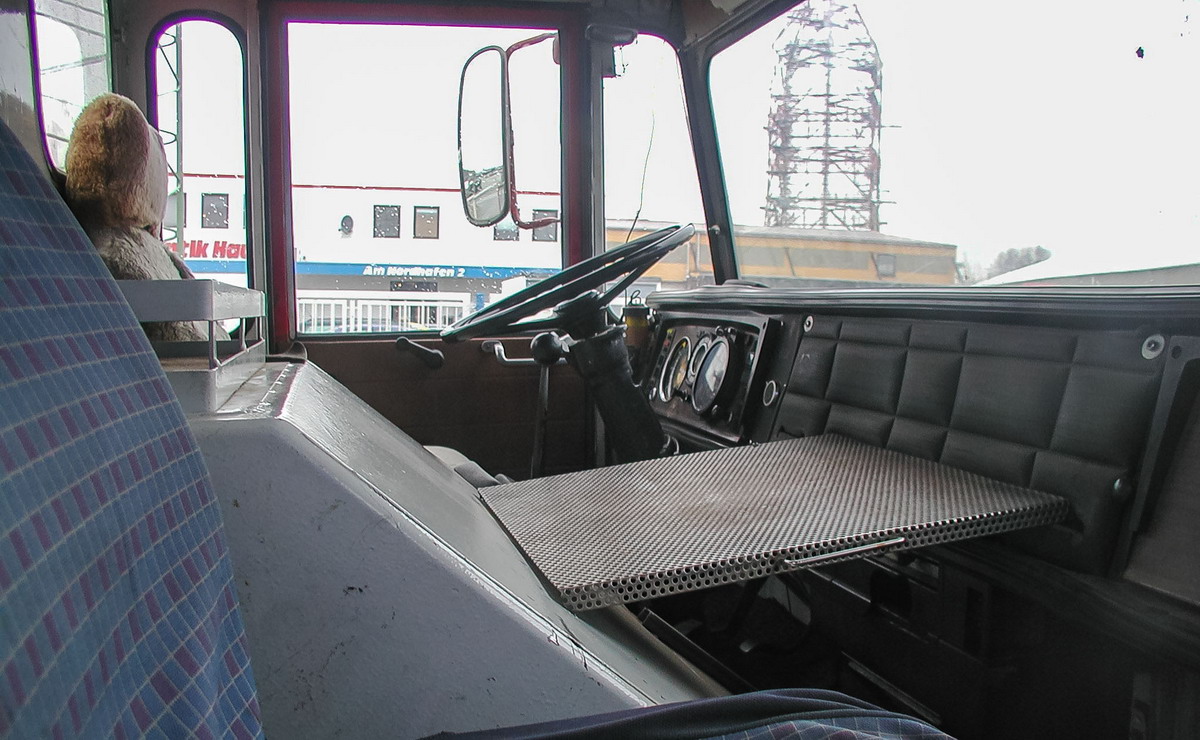

Von der Beifahrerseite ins Fahrerhaus geschaut, ist gut der große Motortunnel auszumachen.

(c) www.hadel.net

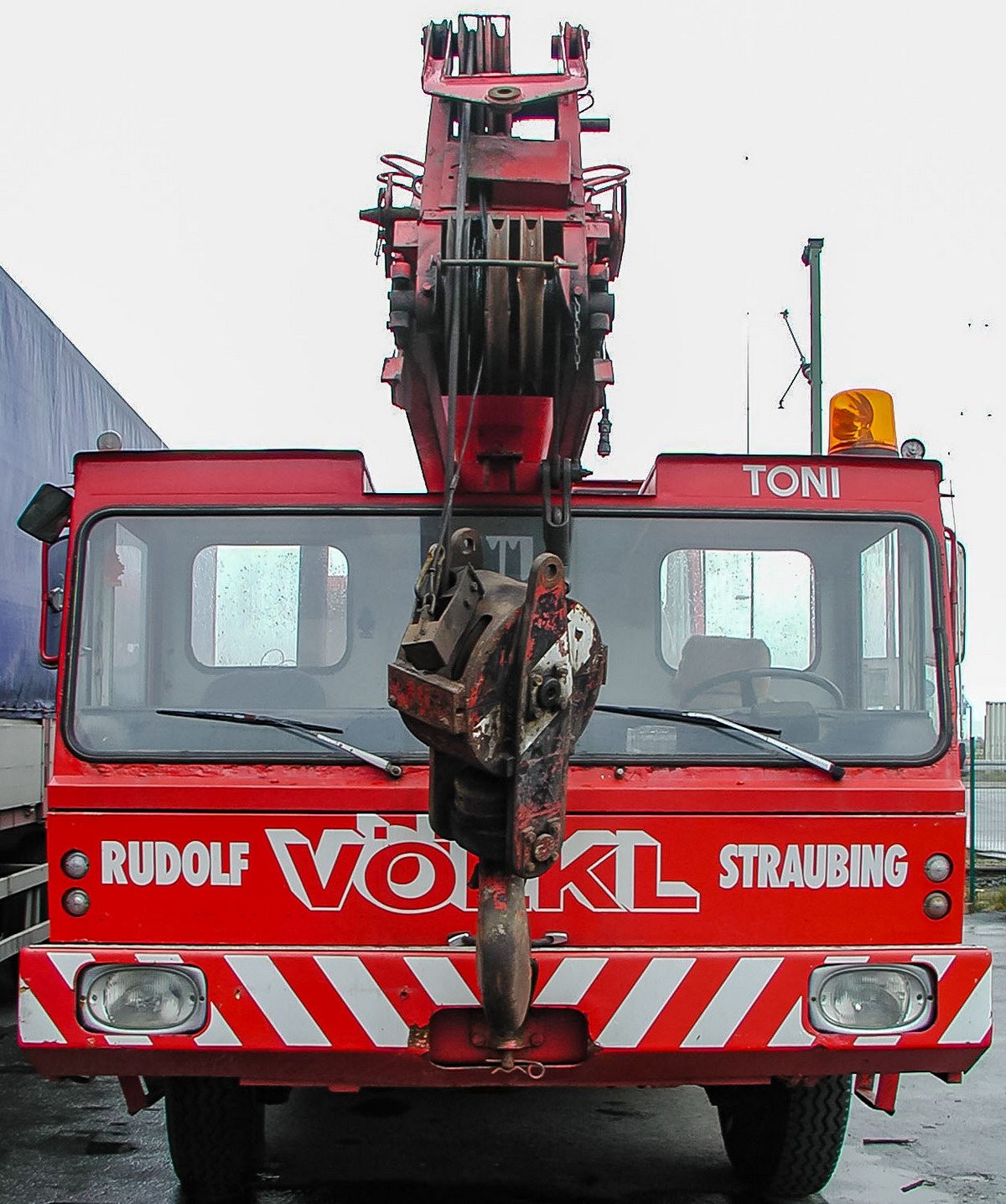

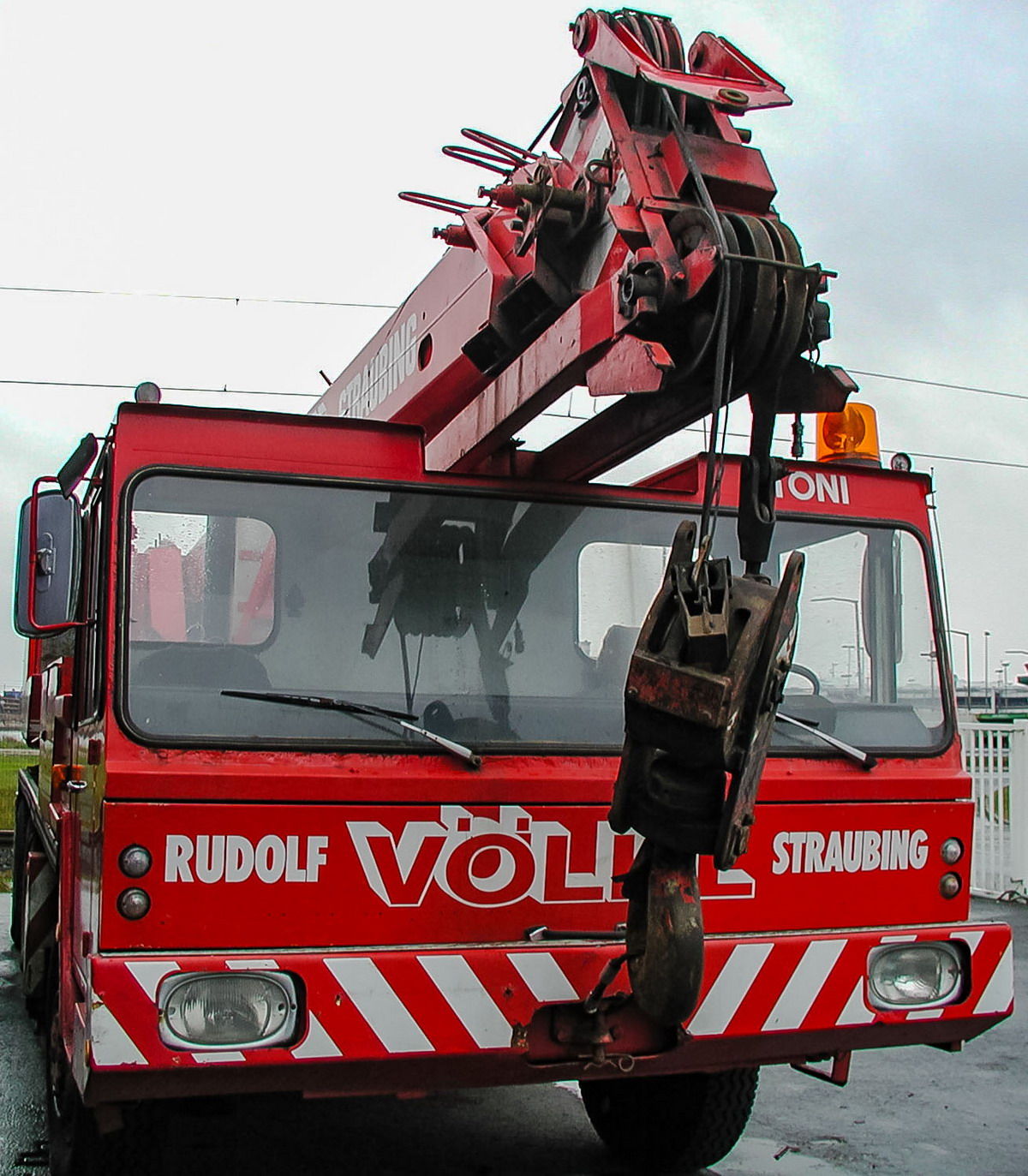

Der Rahmen unter dem Teleskopausleger nennt sich Unterklappspitze.

(c) www.hadel.net

Diese Lösung ist sozusagen eine kompakte, platzsparende Version einer starren Gitterspitze zum Mitnehmen smilie.

(c) www.hadel.net

Ach ja, entstanden sind diese Aufnahmen bereits im November 2000 und wenn jemand weiß, wo der Gottwald AMK 46-A jetzt ist, würde mich eine Info freuen!
