Tatra Phoenix T158 10x10 (8P6R 56.261)

Veröffentlicht am 09.08.2019

Seltsamer Rahmen

(c) www.hadel.net

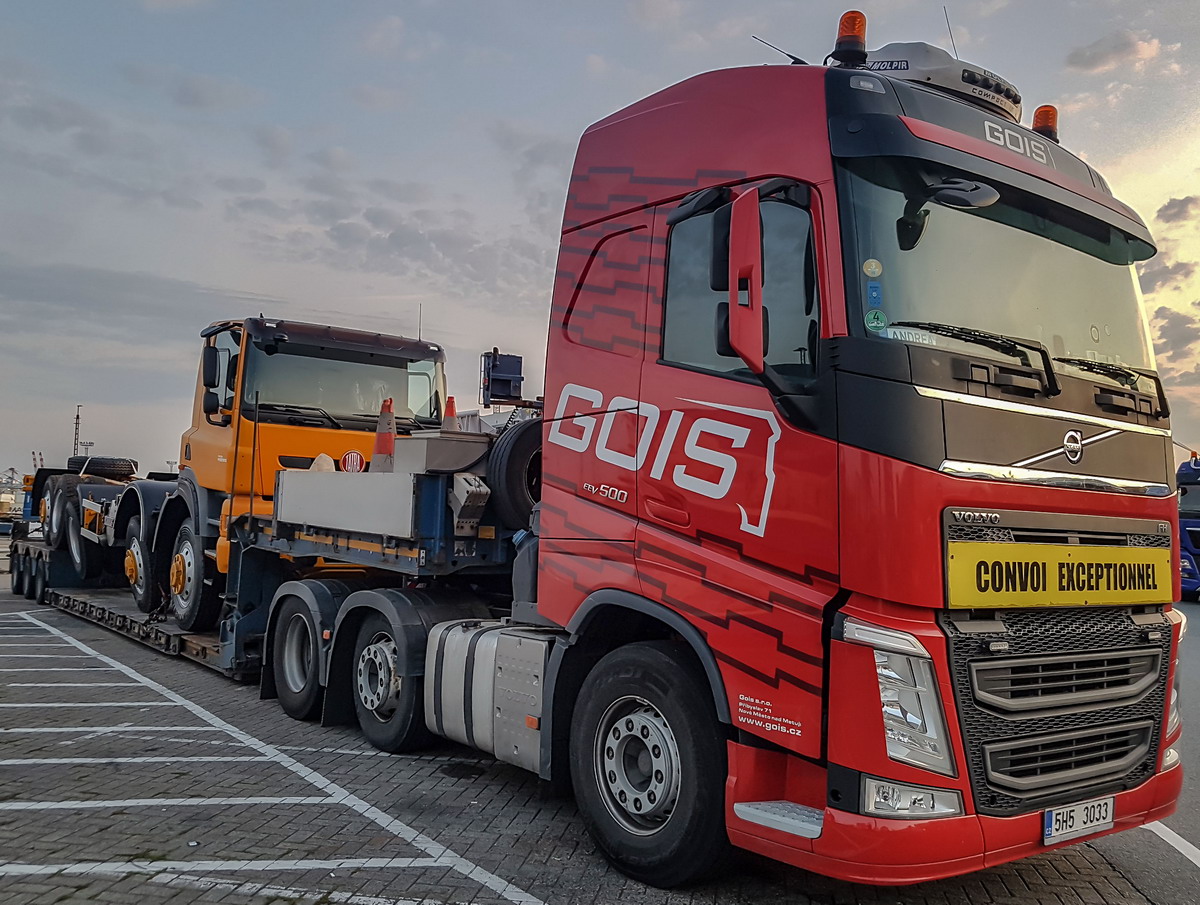

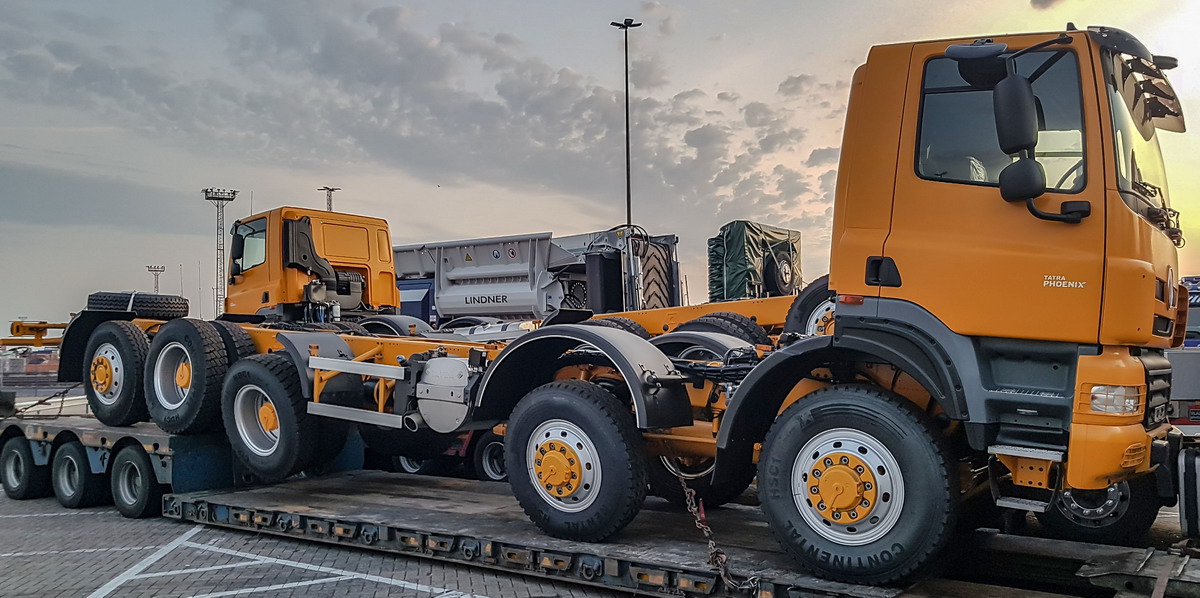

Im Juli 2019 standen eines morgens zwei Dreiachser von Gois mit ganz besonderer Ladung im Bremerhavener Hafen.

(c) www.hadel.net
(c) www.hadel.net

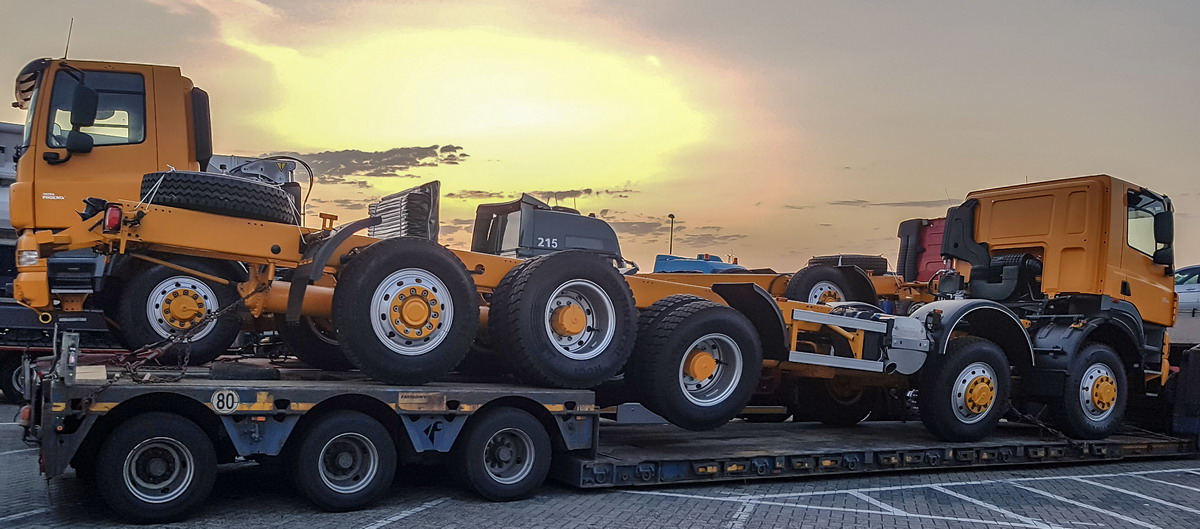

Viel interessanter ist in diesem Fall allerdings das Transportgut auf den Aufliegern.

(c) www.hadel.net

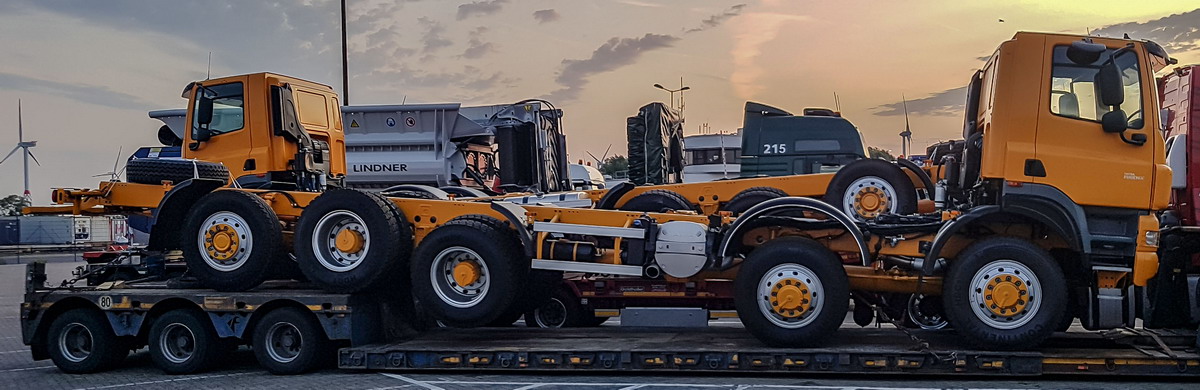

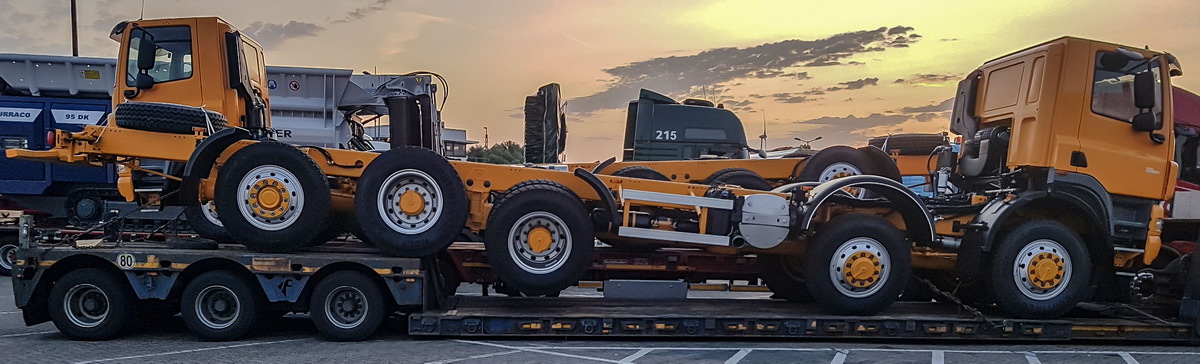

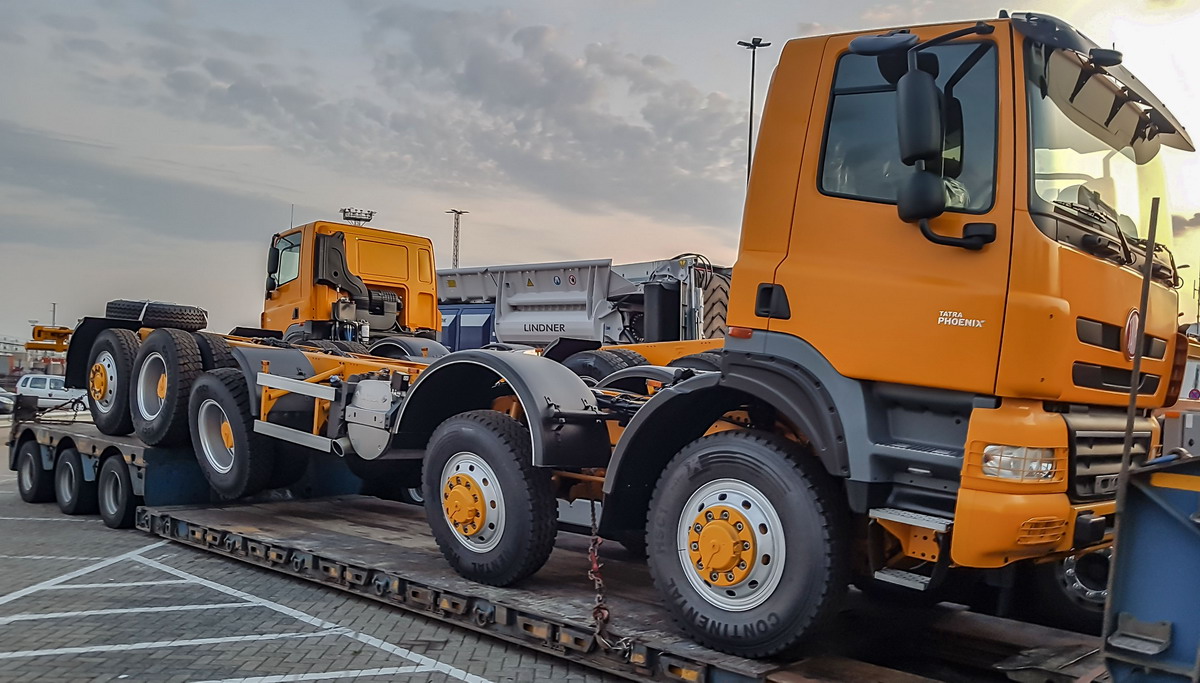

Das lange Fahrgestell verfügt über fünf Achsen, die sich auf eine Fahrzeuglänge von über 10,5 Metern verteilen.

(c) www.hadel.net
(c) www.hadel.net

Bei einem Gesamtgewicht von 60 Tonnen beträgt die Nutzlast 37,5 Tonnen.

(c) www.hadel.net

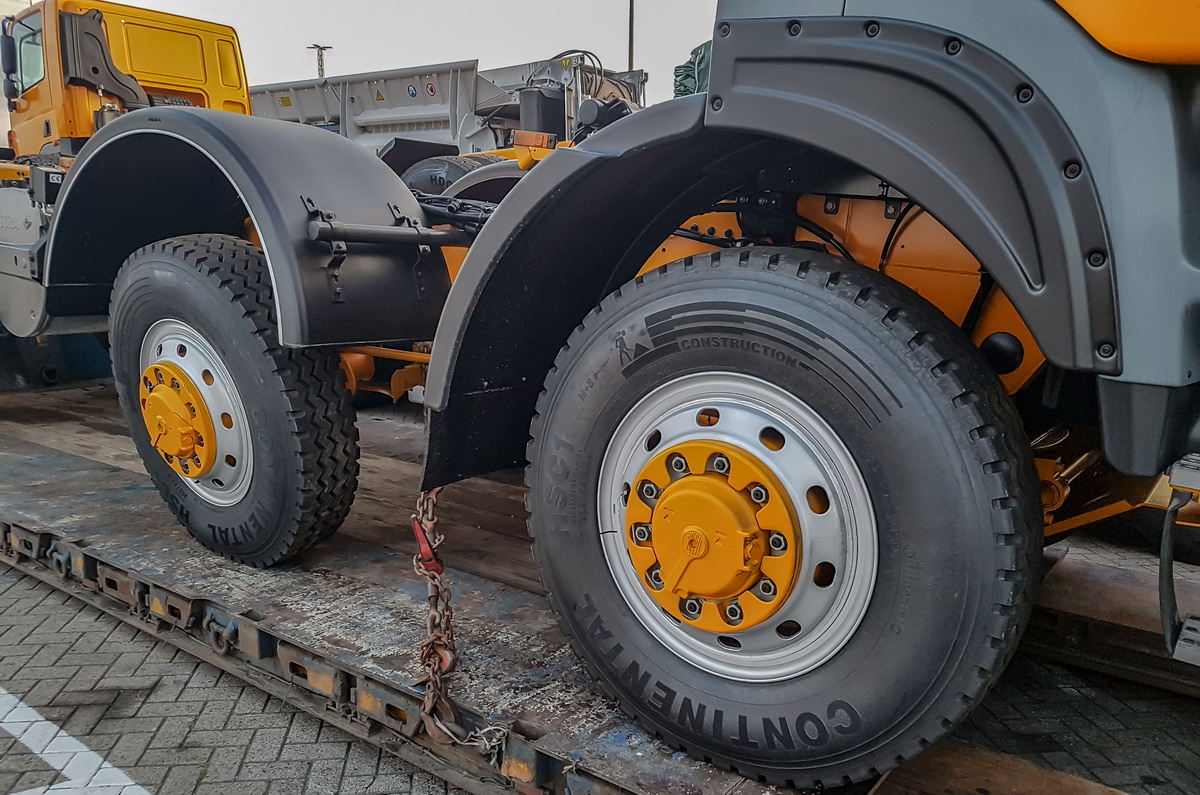

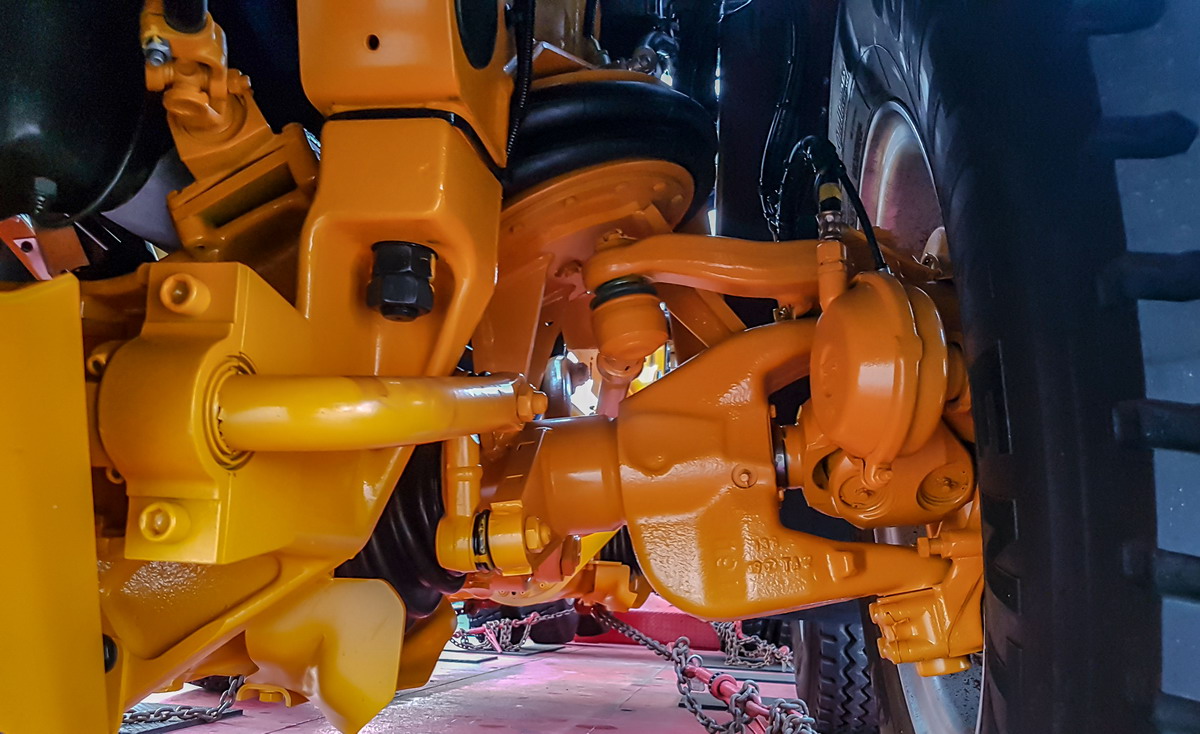

Die beiden Vorderachsen können sogar während der Fahrt vom Mitläufer zu angetriebenen Einheiten umgeschaltet werden.

(c) www.hadel.net

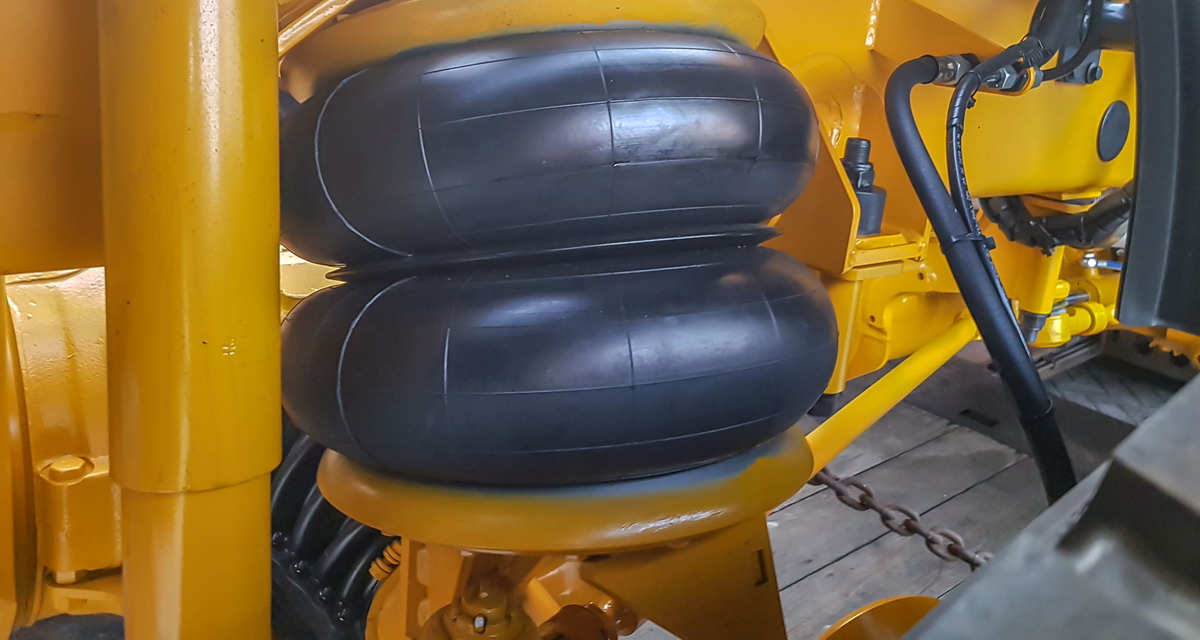

Damit der Fahrer nicht zu sehr durchgeschüttelt wird, gibt es an den beiden ersten Achsen Luftfederung.

(c) www.hadel.net

Von der Seite ist gut das Gehäuse der Kardanwelle zwischen den Achsen 1 und 2 zu erkennen.

(c) www.hadel.net

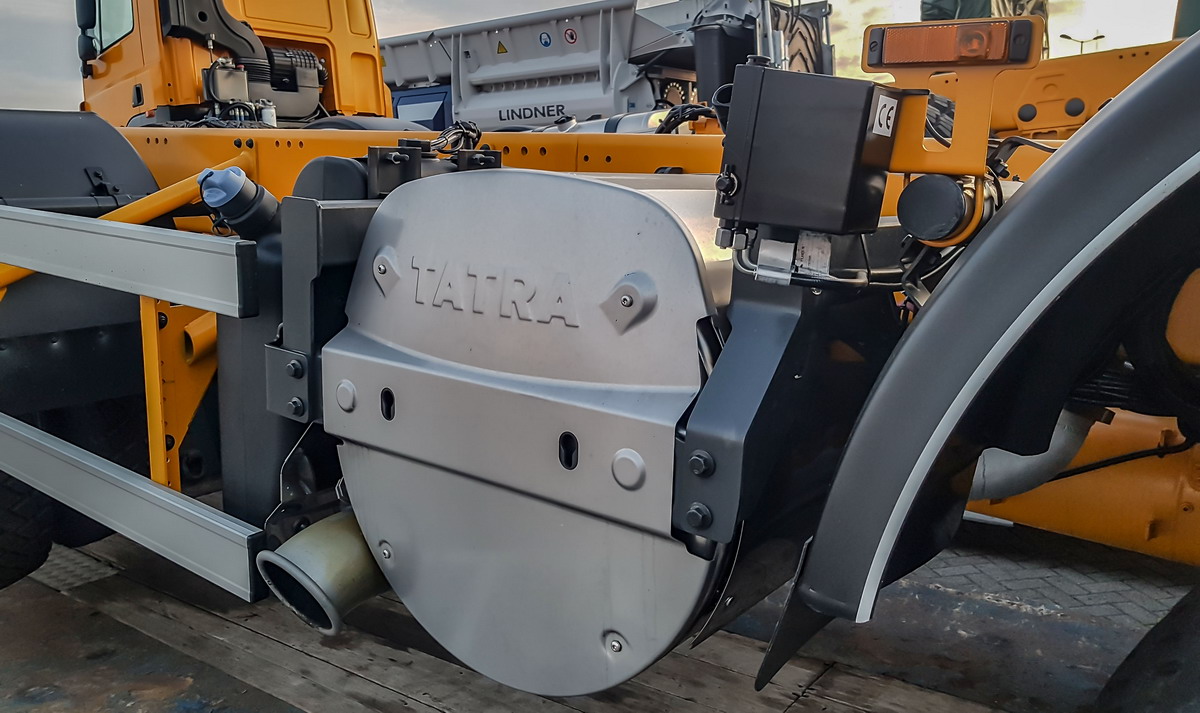

Der Endtopf sitzt samt AdBlue-Tank auf der rechten Seite.

(c) www.hadel.net

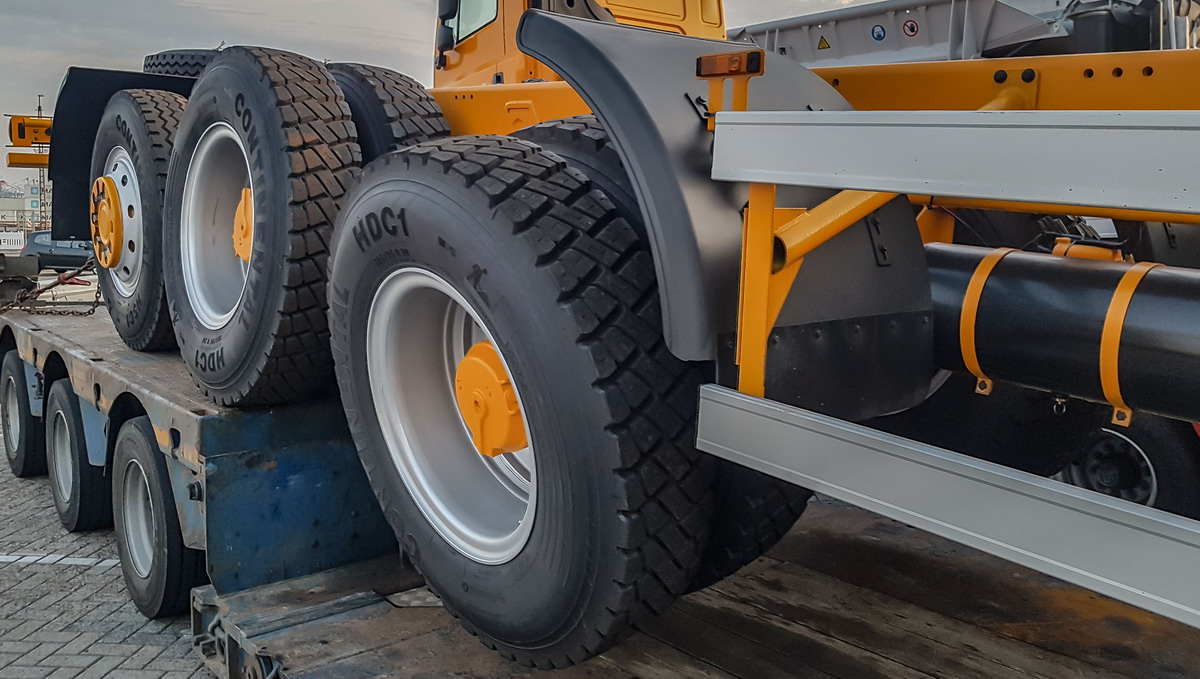

Dann folgen die beiden ungelenkten Hauptantriebsachsen mit Zwillingsbereifung.

(c) www.hadel.net

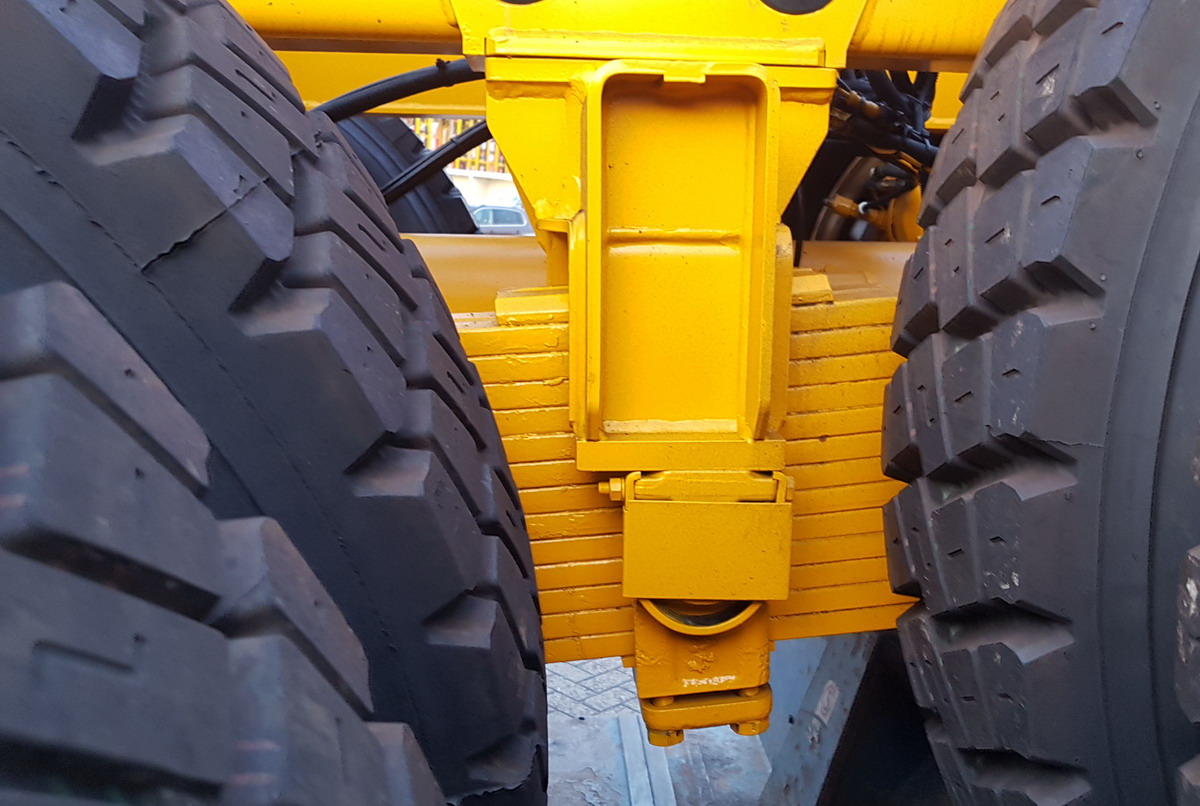

Um das Gewicht der Ladung dauerhaft zu schlucken, sind die beiden Achsen mit fetten Blattfedern bestückt.

(c) www.hadel.net

Der lange Überhang am Heck zeigt, dass hier normalerweise keine Kippmulde aufgesetzt werden kann.

(c) www.hadel.net

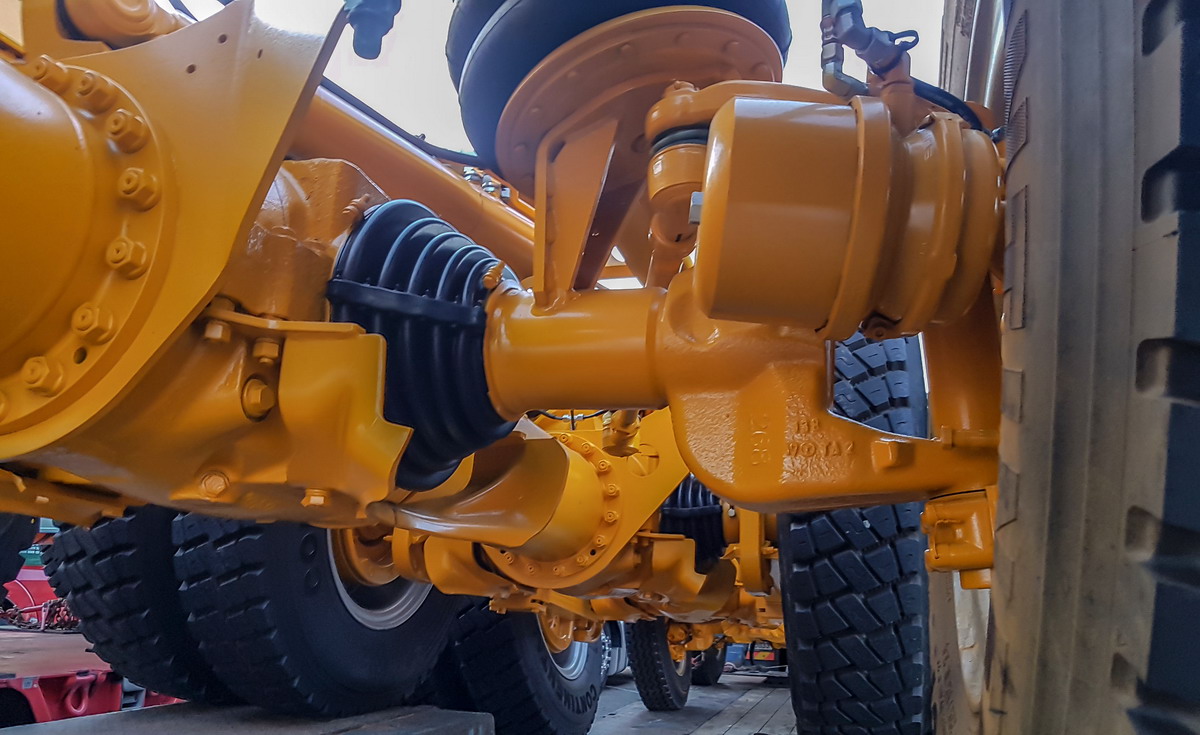

Die letzte Achse ist gelenkt und angetrieben.

(c) www.hadel.net
(c) www.hadel.net

Über die Stütze wird das Rahmenende stabilisiert.

(c) www.hadel.net
(c) www.hadel.net

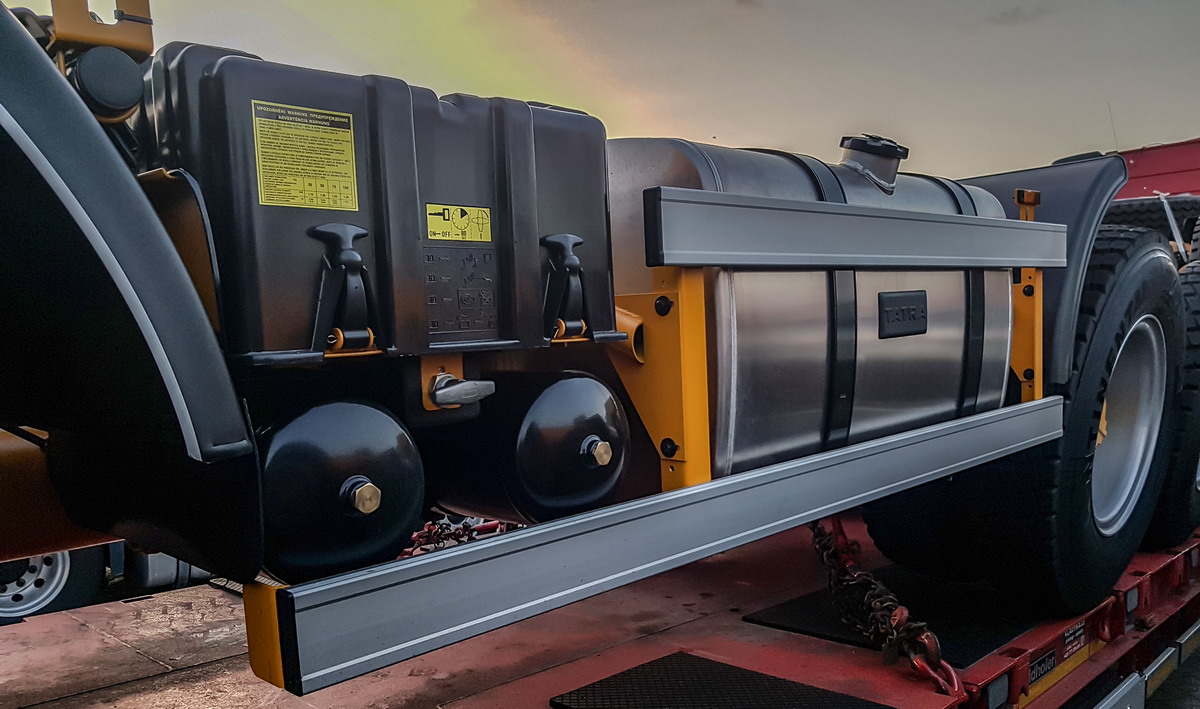

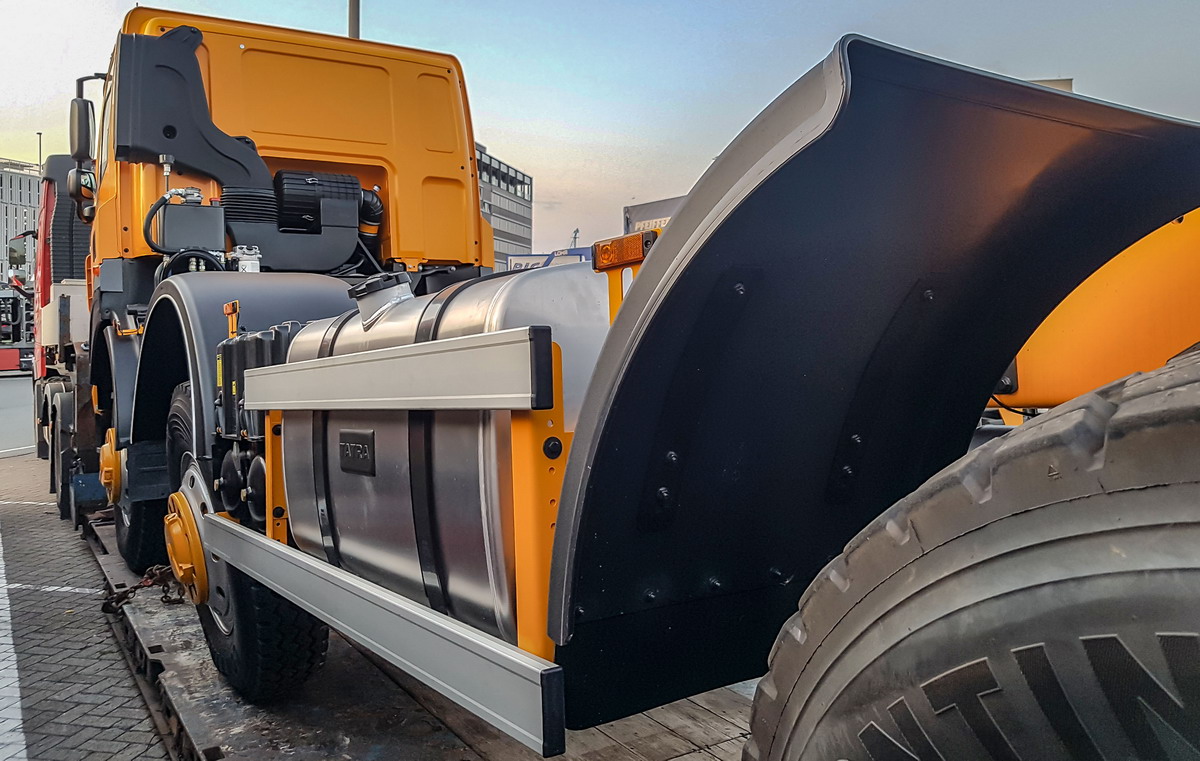

Auf der Fahrerseite sind Dieseltank, Batteriefach und der zentrale Schalter zum Deaktivieren der Spannungsversorgung.

(c) www.hadel.net

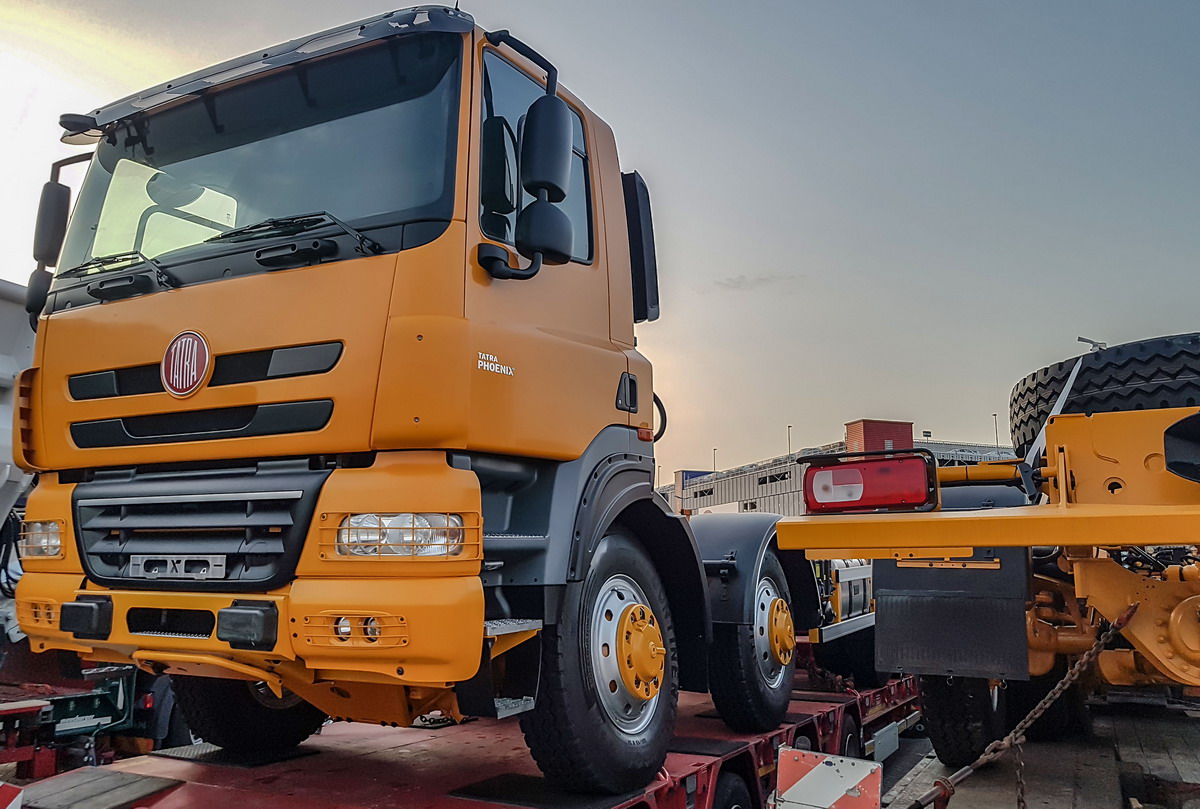

Das DAF CF 85 Fahrerhaus und der 510 PS Paccar MX Motor kommen sozusagen aus einer Schmiede.

(c) www.hadel.net

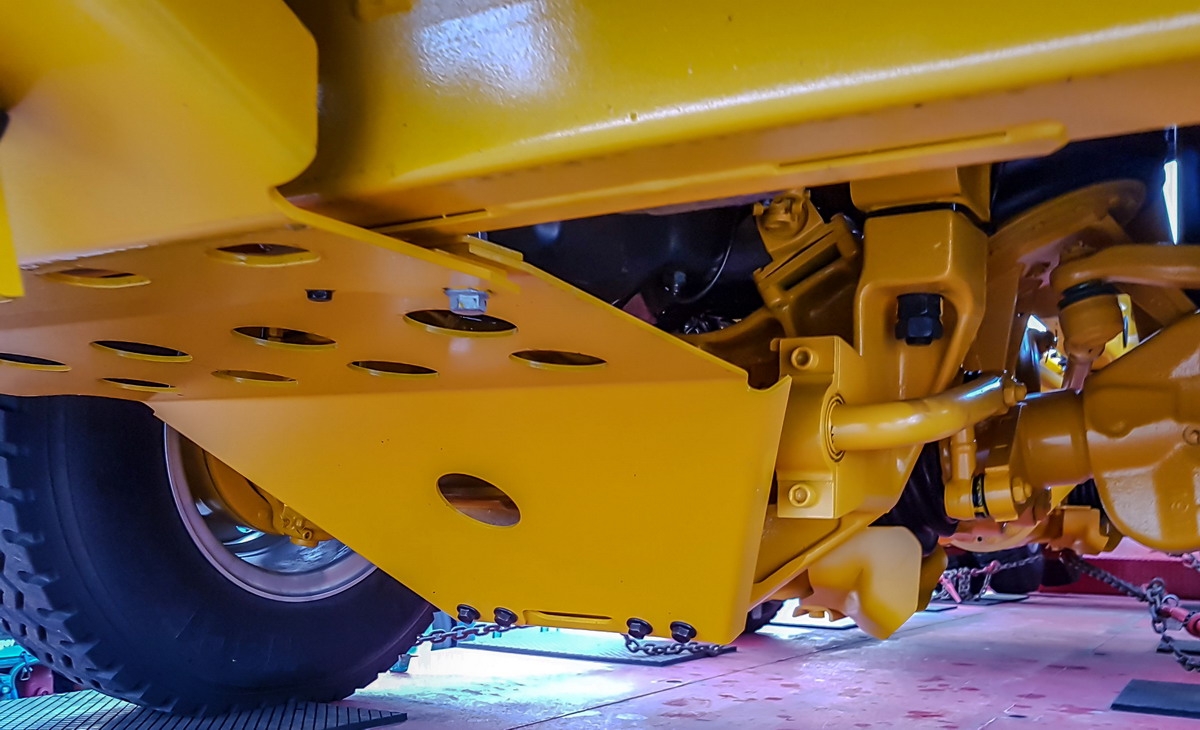

Unter der Kabine schützt diese stabile Konstruktion die Antriebseinheit gegen Einschläge vom Boden.

(c) www.hadel.net

Beim Blick auf die Technik wird klar, das hier ausschließlich Stabilität und Belastbarkeit zählen.

(c) www.hadel.net

Im Vergleich dazu wirken die Steinschlaggitter vor den Scheinwerfern fast wie Spielzeug.

(c) www.hadel.net

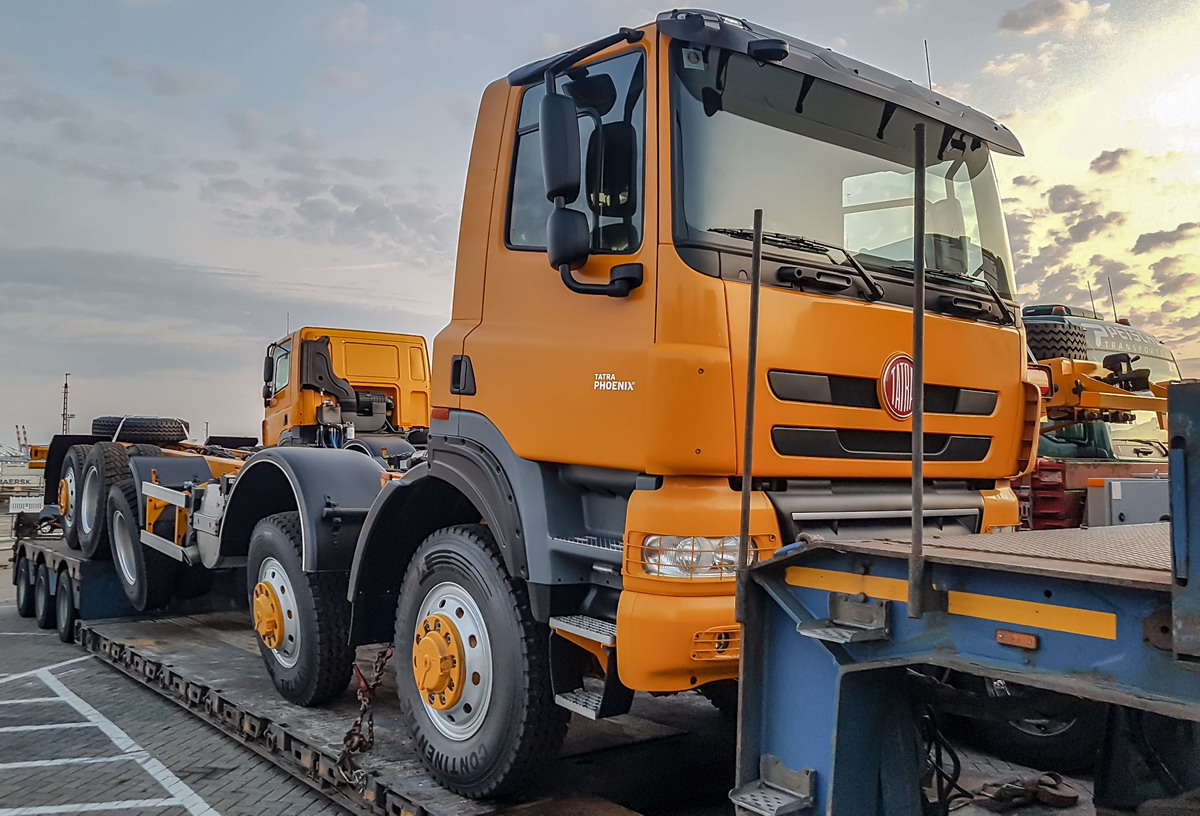

Da wegen der angetriebenen Vorderachsen der Motor höher im Rahmen hängt, sitzt das Fahrerhaus ebenfalls rund 10 cm höher.

(c) www.hadel.net

Nicht formschön, aber funktional: Der Schutz der Zusatzstrahler.

(c) www.hadel.net

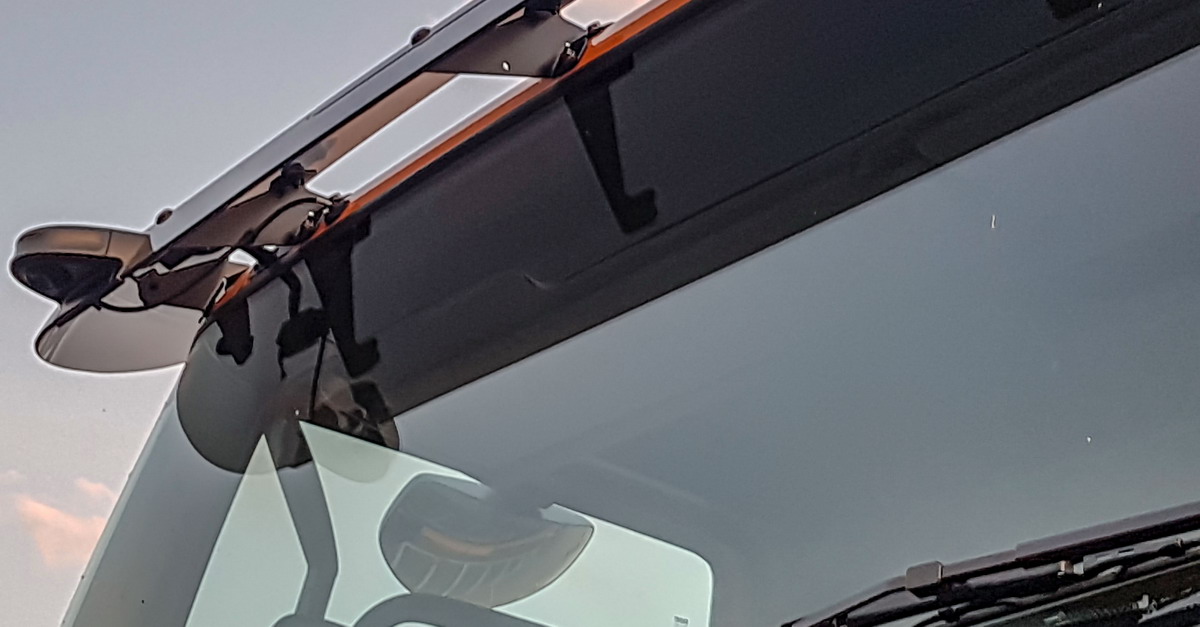

Anstelle des Spiegels für den Frontbereich ersetzt Tatra durch eine kleine Kamera in der Sonnenblende.

(c) www.hadel.net

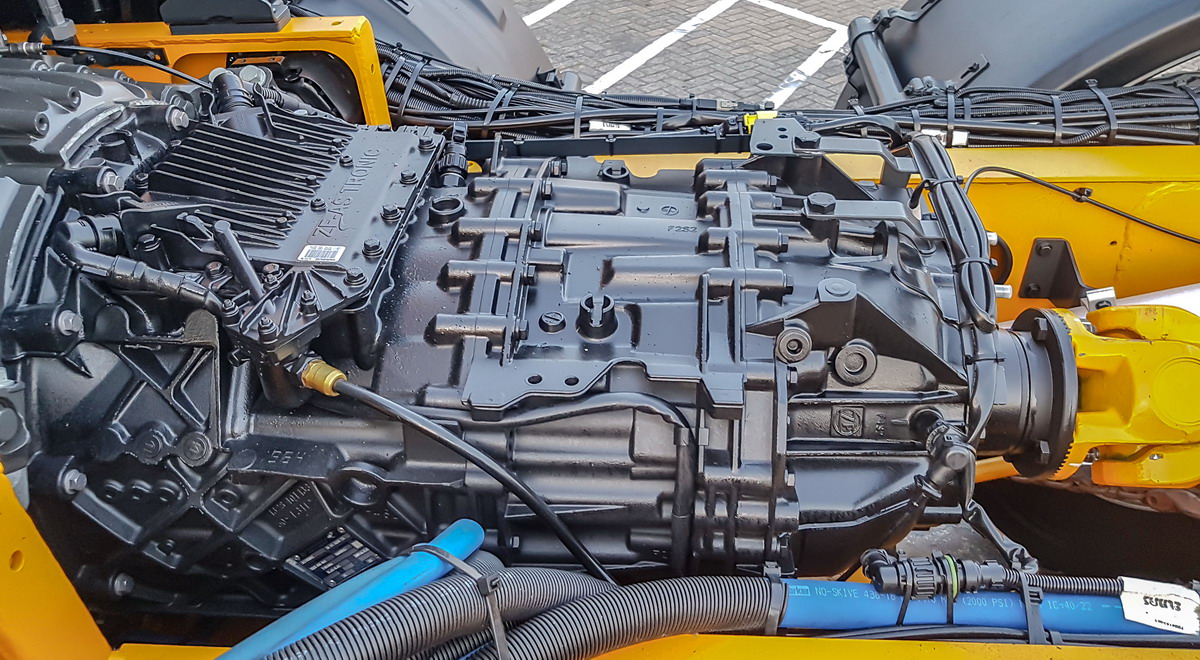

Für die Kraftübertragung sorgt hier die optionale ZF AS-Tronic mit 16 Gängen.

(c) www.hadel.net

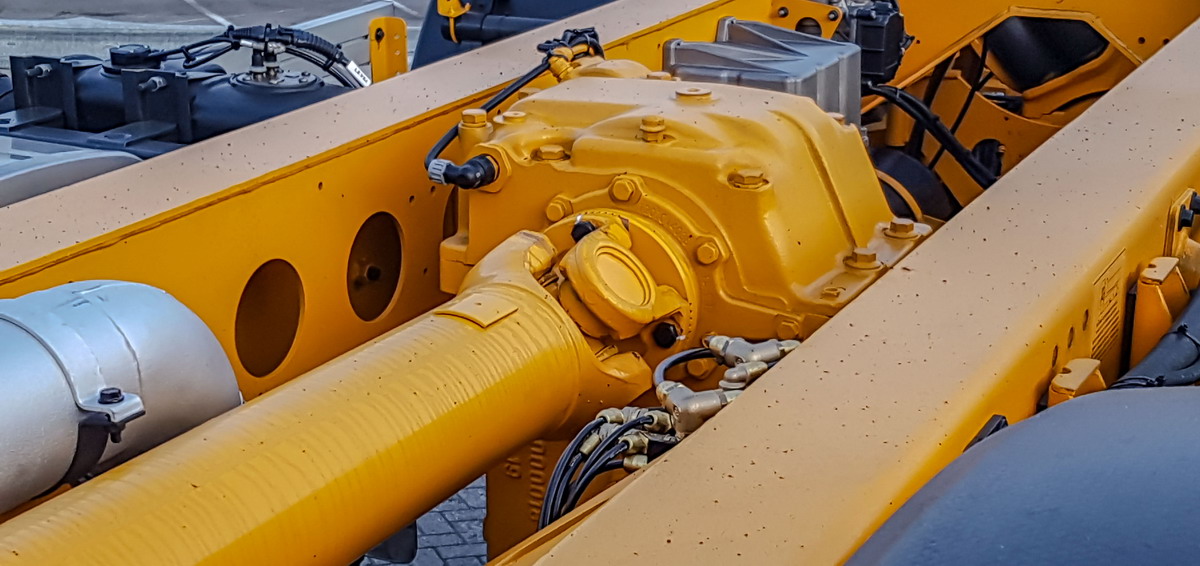

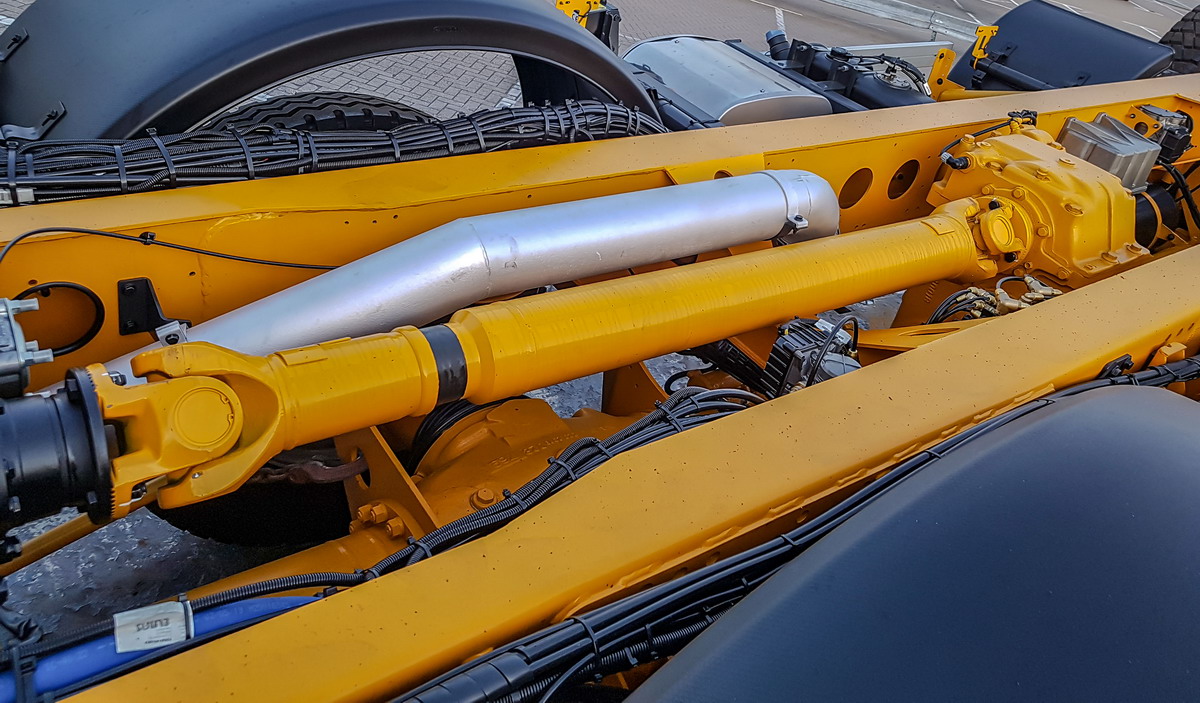

Über diese stabile Kardanwelle geht die Leistung zum mittig platzierten Verteilergetriebe.

(c) www.hadel.net

Sozusagen eine Etage darunter, wird die Energie nach vorne an die beiden zuschaltbaren Vorderachsen und nach hinten an die beiden Hauptantriebs- und die Nachlauflenkachse übertragen.

(c) www.hadel.net

Falls Du Fotos oder Infos hast, welchen Aufbau die beiden Fünfachser bekommen, würde mich eine Mail sehr freuen!


Video eines Tatra Phoenix 10x10 als Kipper mit beheizter Mulde:

Der Radstand weicht allerdings von den beiden hier gezeigten Trucks ab.
