Faun ATF 120-5

Der große Bruder des ATF 100-5

Baujahr:

2001 -

Motorart:

8 Zylinder Diesel
Mercedes-Benz OM 442 LA

Leistung:

503 PS / 370 KW

maximales Drehmoment:

2020 Newtonmeter

Getriebe:

ZF-Schaltgetriebe 16 S 220 A mit
16 Vorwärtsgängen und 2 Rückwärtsgängen

Bereifung:

16.0 R 25

Anzahl Achsen:

Achsformel:
10 x 6 x 10 für Straßenfahrt
10 x 8 x 10 für Geländefahrt

Achse 1 gelenkt
Achse 2, 4 und 5 gelenkt und angetrieben
Achse 3 gelenkt und angetrieben, mit integriertem Verteilergetriebe

maximale Tragkraft:

120 Tonnen

Teleskopausleger:

49 Meter

Teleskopspitze:

16 Meter

maximaler Ballast:

29 Tonnen

Oberwagenmotor:

R6 - Mercedes-Benz OM 366 A

Oberwagenmotorleistng:

153 PS / 113 KW

maximale Hakenhöhe:

52 Meter

Weitere Infos:

Bei Auslage nach hinten ist die maximale
Hublast mit 130 Tonnen angegeben.

Abmessungen:

14550 x 2950 x 3890 mm


(c) www.hadel.net

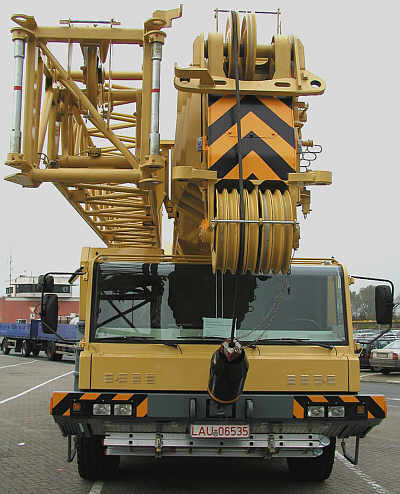

Bei Faun geht man bei den teleskopierbaren Spitzenausleger einen etwas anderen Weg, wie z.B. bei Grove, denn hier ist der ausschiebbare Teil auch ein Gitterelement. Bei den anderen Herstellern ist dies stets ein normales Teleskopelement.

(c) www.hadel.net
www.hadel.net

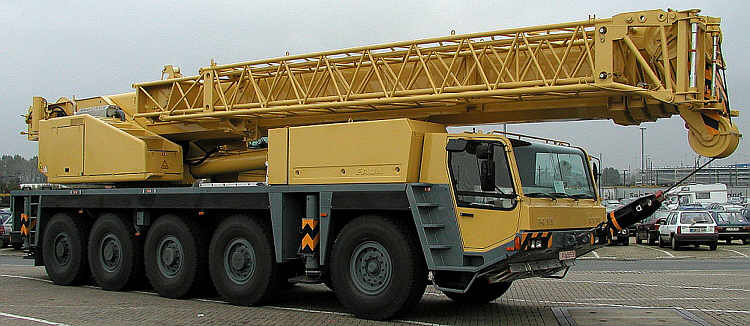

Der Kran entspricht zum Teil dem Tadano ATF 1300-XL, wobei am Unterwagen das Heck anders gestaltet ist (Reserverad).

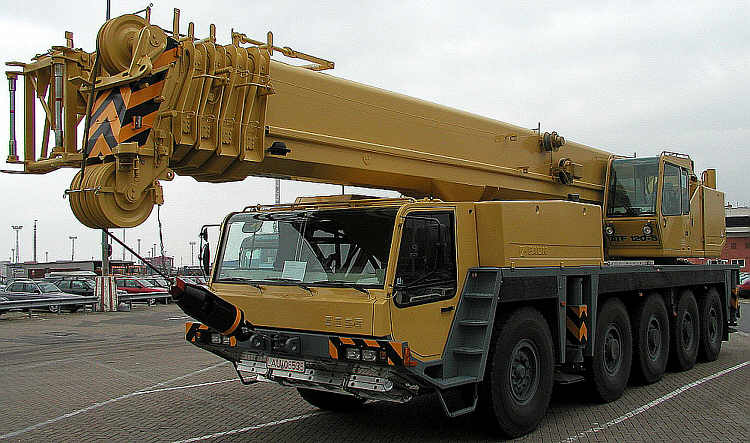

Auch verfügt der ATF120-5 über eine Treppe hinter der Fahrerkabine, anders als der ATF 1300-XL.

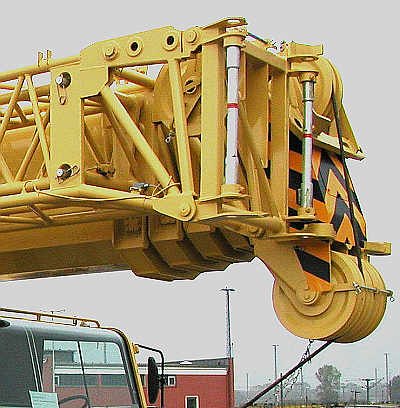

Links der Rollenkopf in Großaufnahme.

www.hadel.net

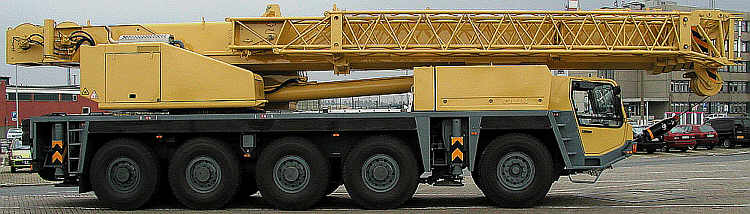

Der Hauptausleger ist 49 Meter lang und ermöglicht zusammen mit der Gitterspitze eine maximale Hakenhöhe von 81 Metern. Der Fahrmotor verfügt über rund 500 PS und kommt von Mercedes, ebenso wie der Oberwagenmotor mit 170 PS.




Dieses Exemplar ist auf der Reise zu seinem neuen Besitzer in Shanghai.




Bei Auslage nach hinten ist die maximale Hublast mit 130 Tonnen angegeben, Nominalleistung sind aber 120 Tonnen, wie im Namen hinterlegt.

(c) www.hadel.net

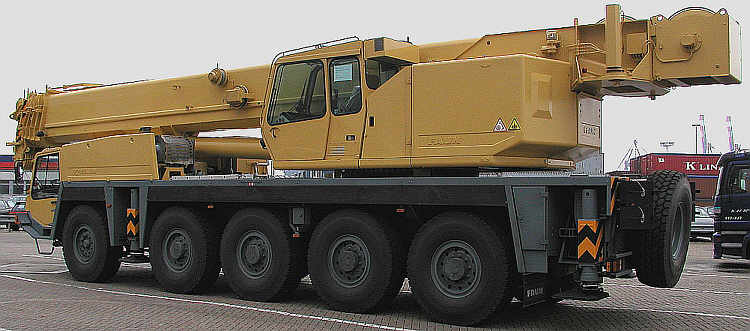

Von der Seite aus betrachtet fällt zuerst der fehlende,
normalerweise nach oben herausgeführte, Auspuff des ATF 100-5 auf.

(c) www.hadel.net
www.hadel.net

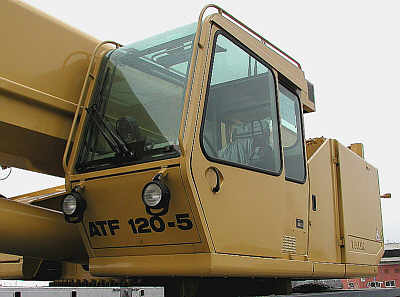

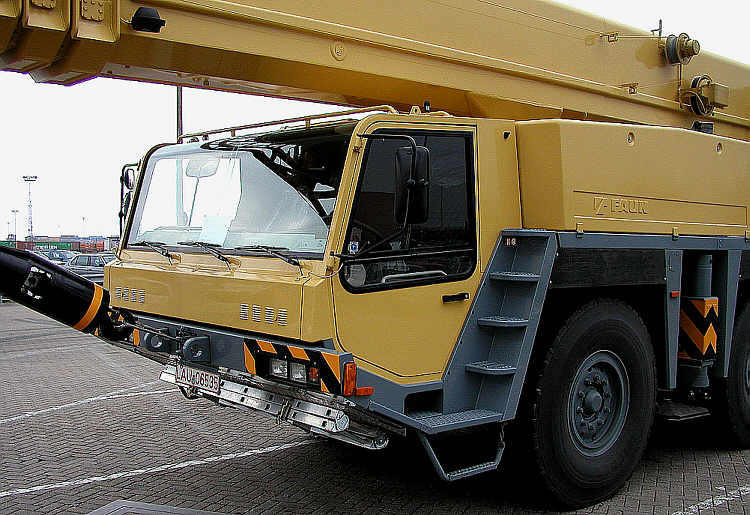

Die Tadano-Faun-Kabine ist bei diesem Kran nicht kippbar.

(c) www.hadel.net
www.hadel.net

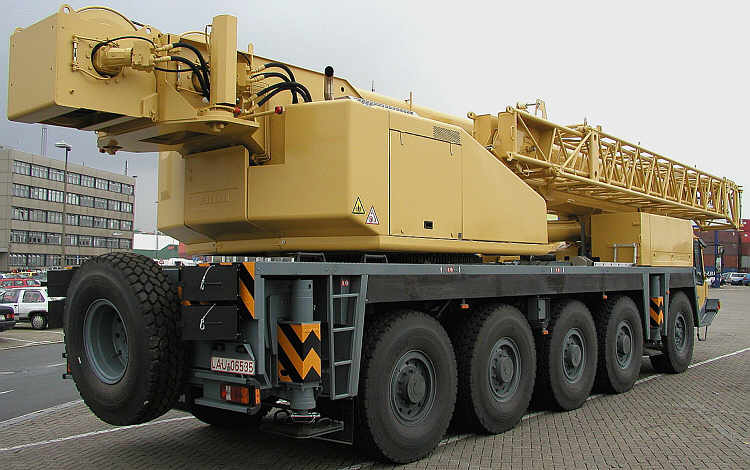

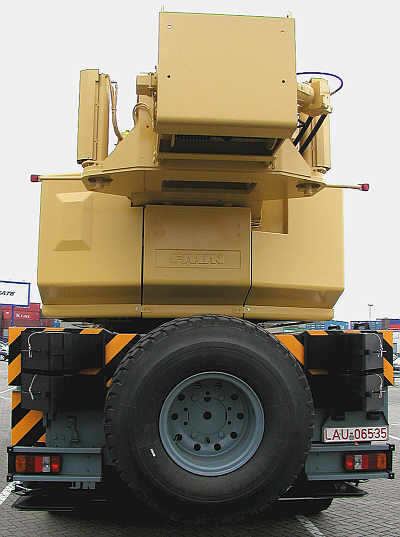

Hier fällt das Heck gleich durch das angesetzte Reserverad auf, es gibt aber auch Exemplare mit Anhängerkupplung, die so gleich auf einem kleinen Hänger den notwendigen Ballast mitnehmen können.





Also am Besten nochmal genau mit dem ATF 1300-XL vergleichen.
