Montage des Liebherr LR 13000 (Teil 04)
Veröffentlicht am 27.03.2015, aktualisiert am 13.03.2023
Hakenflasche

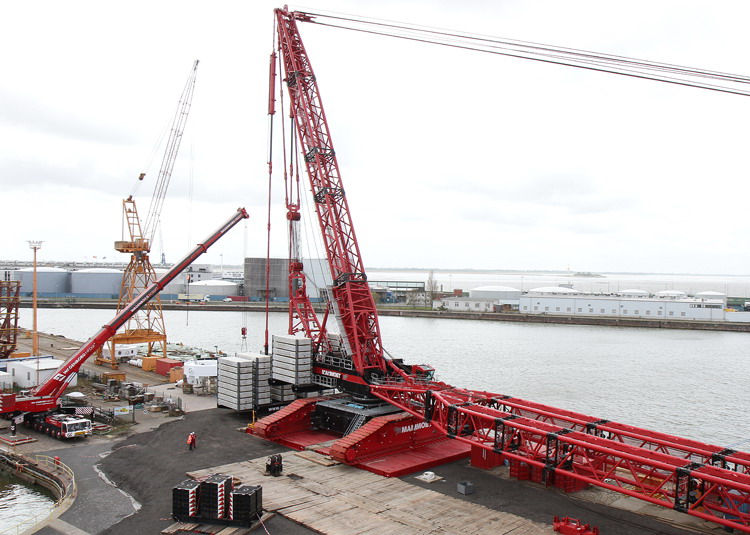

Am 9. April 2014 liefen die letzten Vorberreitungen für das Aufrichten des Raupenkrans.

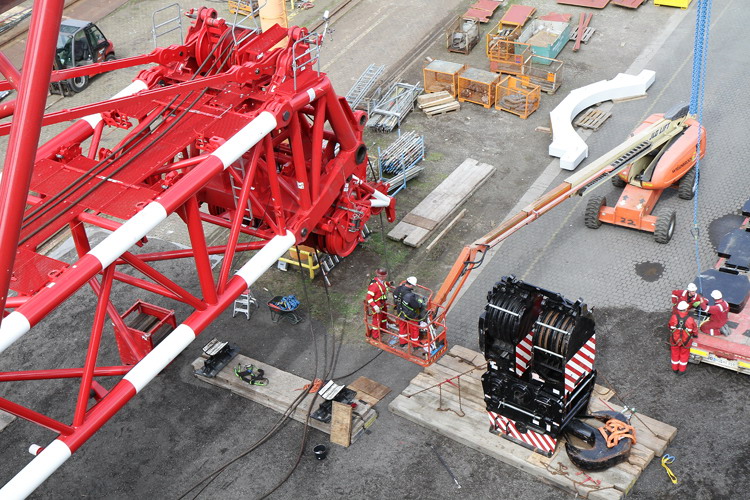

Am Nordende der Kaimauer waren die Kollegen damit beschäftigt,
die Hakenflasche zu montieren.
Wie man an den drei Seilen erkennen kann, soll der Kran mit zwei Hakenflaschen arbeiten.

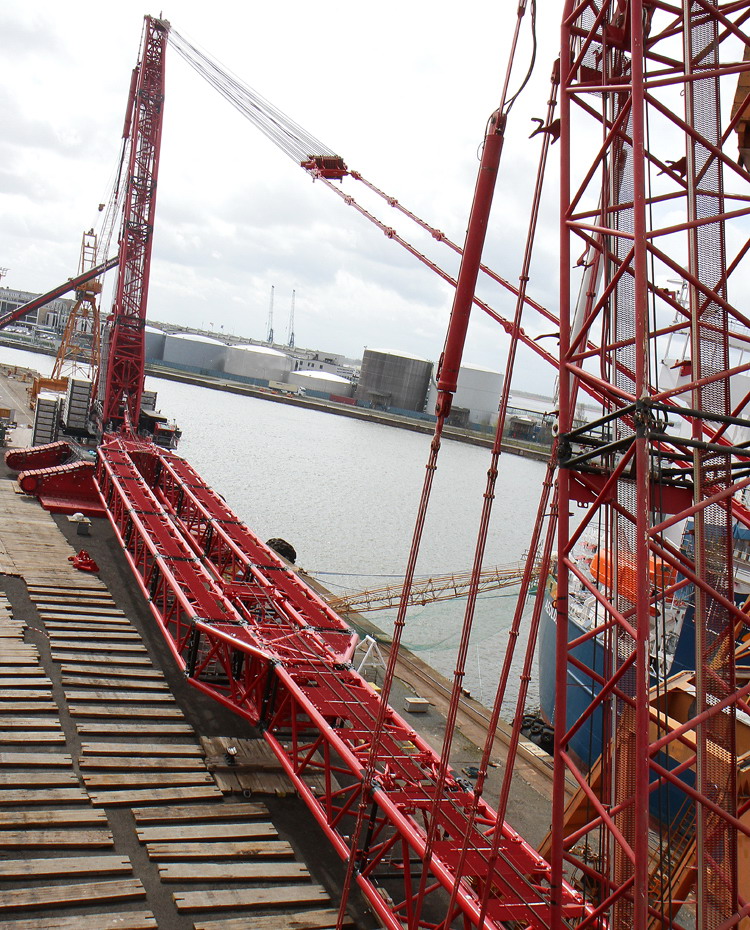

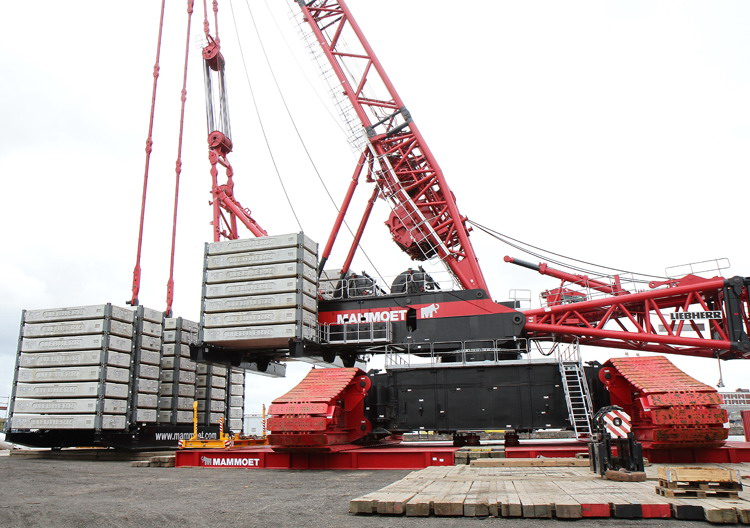

Damit der lange Ausleger überhaupt in der Luft gehalten werden konnte, musste der Schwebeballast den festen Boden der Kaimauer verlassen
.
Wer sich für genauere Daten interessiert, muss auf das Update der nächsten Woche warten.

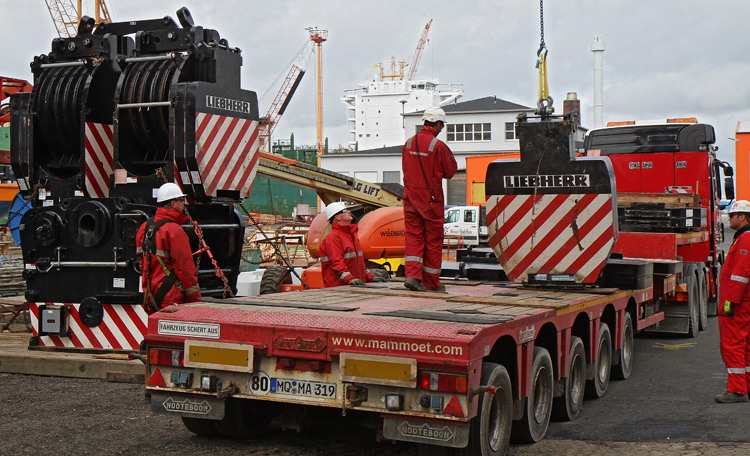

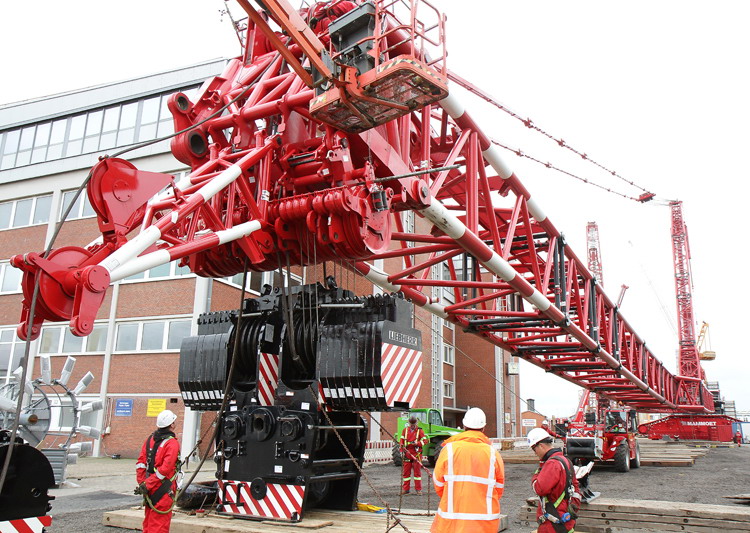

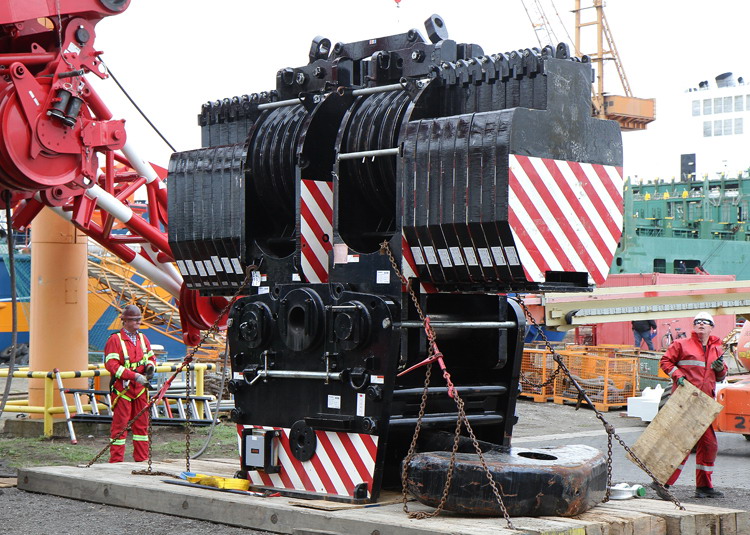

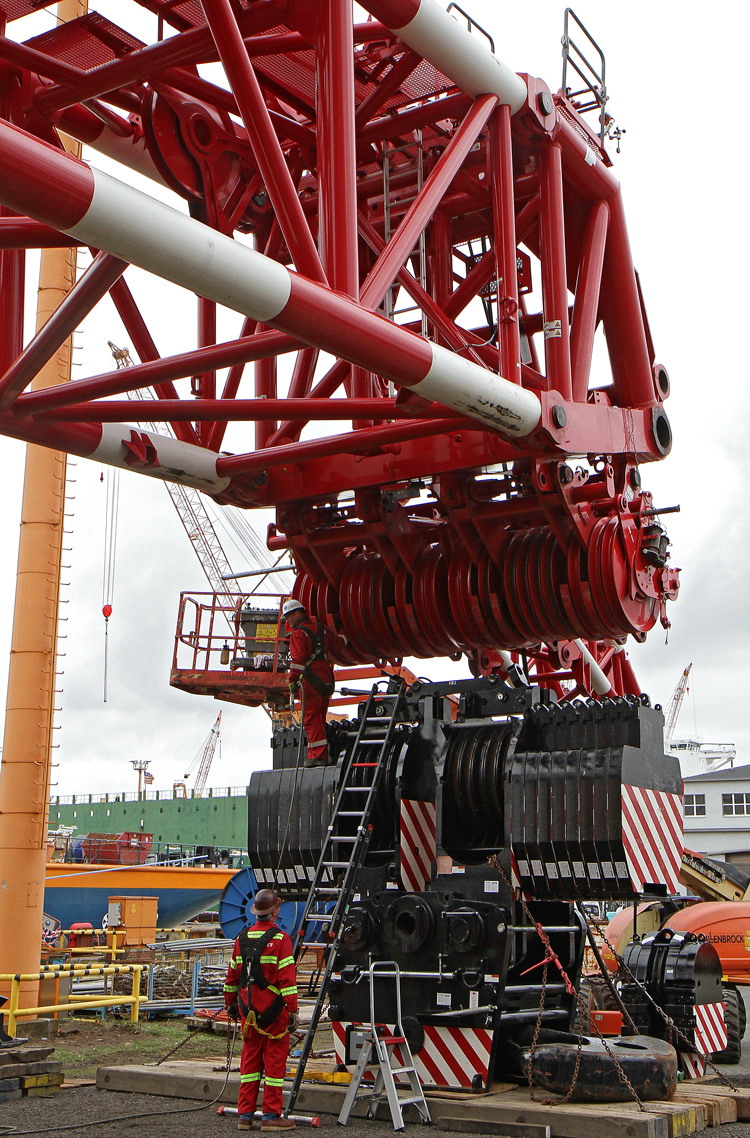

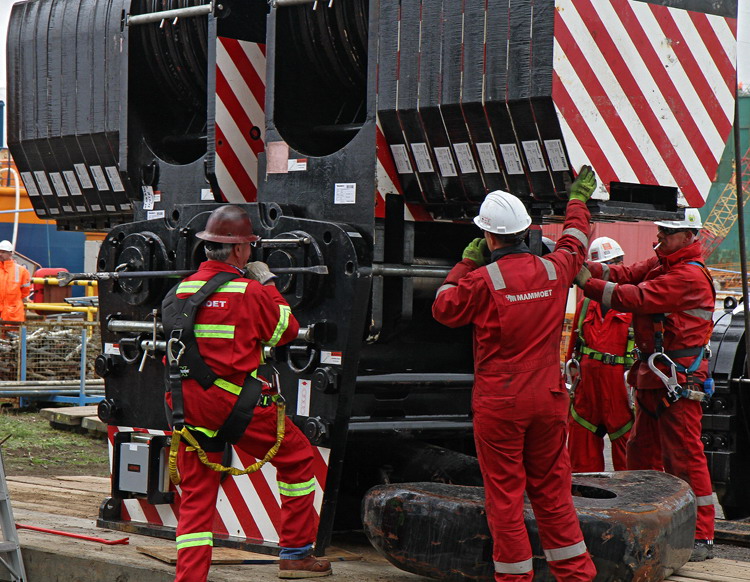

Unter dem Auslgerkopf wurde die modulare Hakenflasche mit Ballastplatten bestückt.
Dieses ungeheure Eigengewicht ist notwendig, damit die Hakenflasche auch ohne Last wieder nach unten gelassen werden kann und nicht durch die Reibungswiderstände der vielfachen Einscherung oben hängen bleibt.

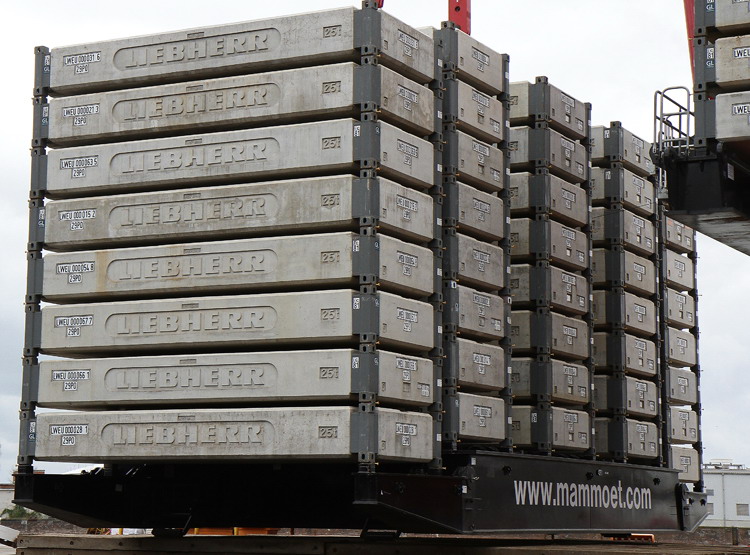

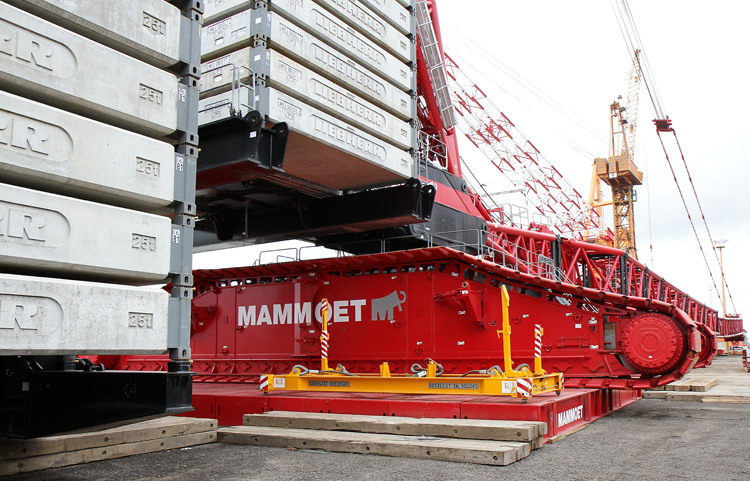

Der Ballastträger bringt 25 Tonnen auf die Waage, gebauso wie jedes Betongewicht.

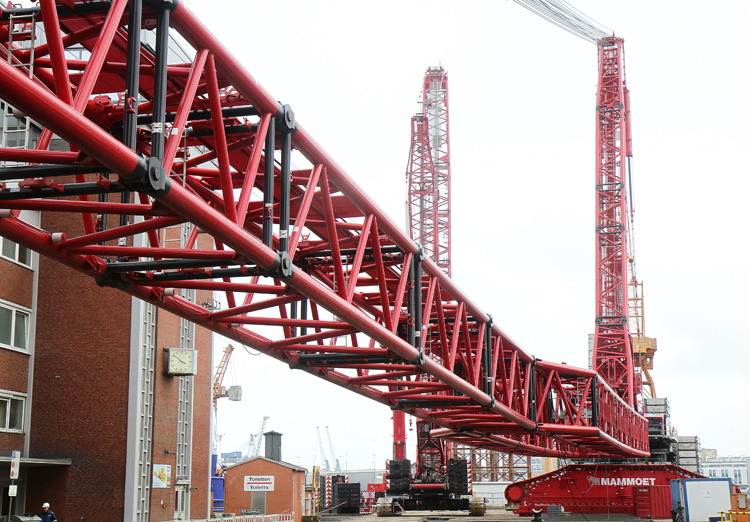

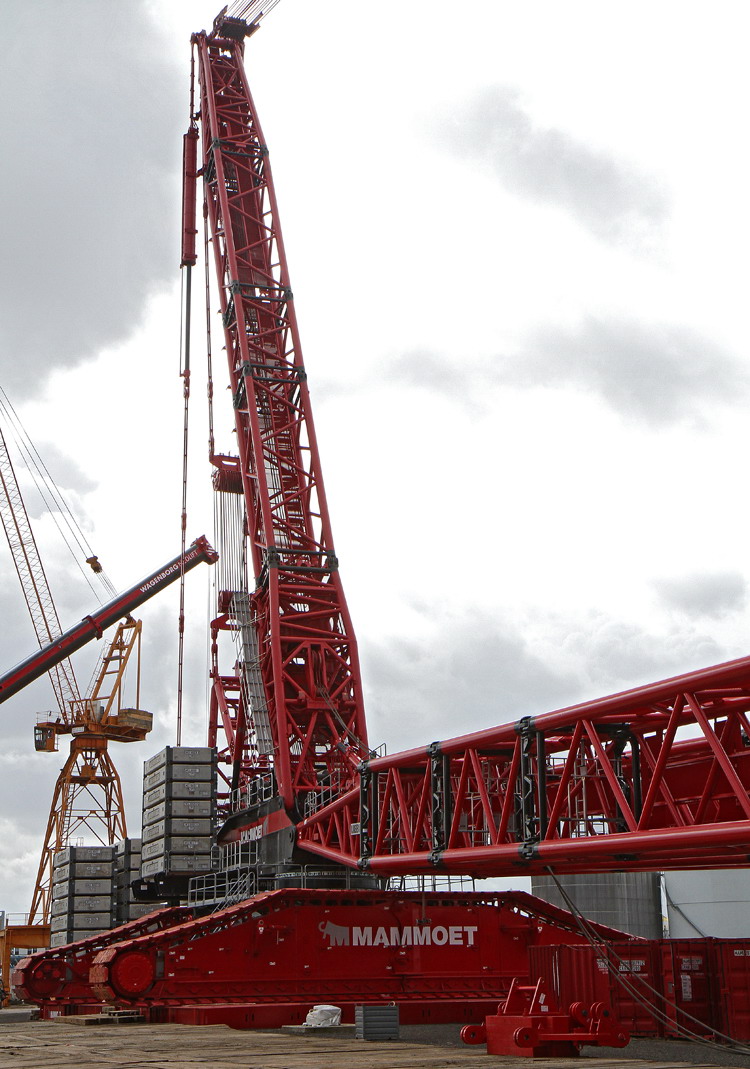

Hier kann man gut erkennen, wie sich der Hauptausleger durchbiegt.

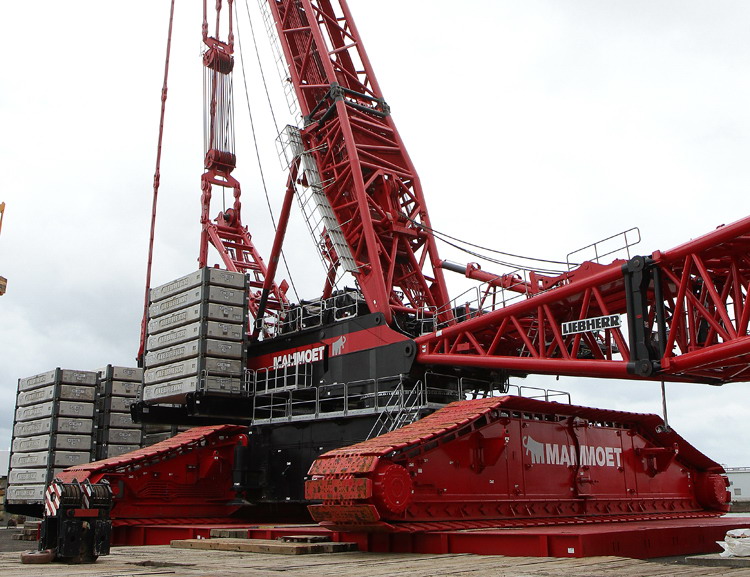

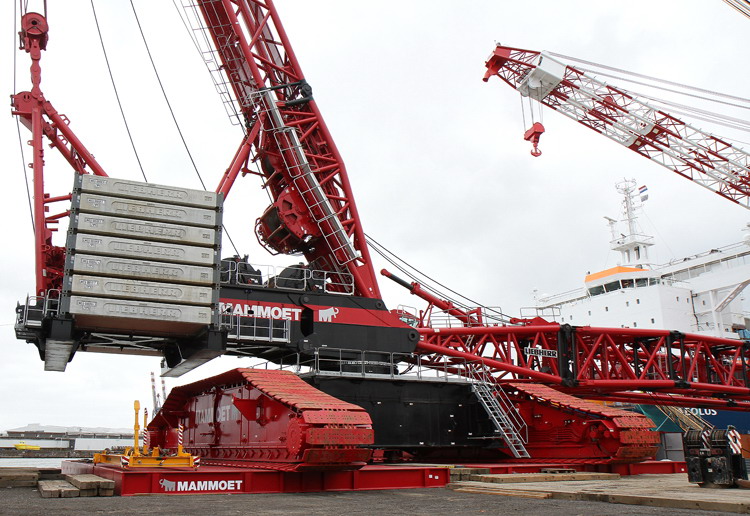

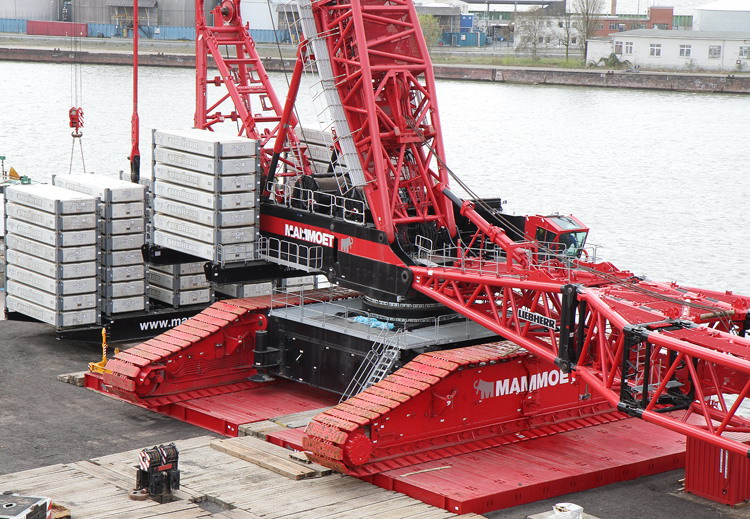

Natürlich ist auch der Oberwagen mit einigen Gewichten bestückt.

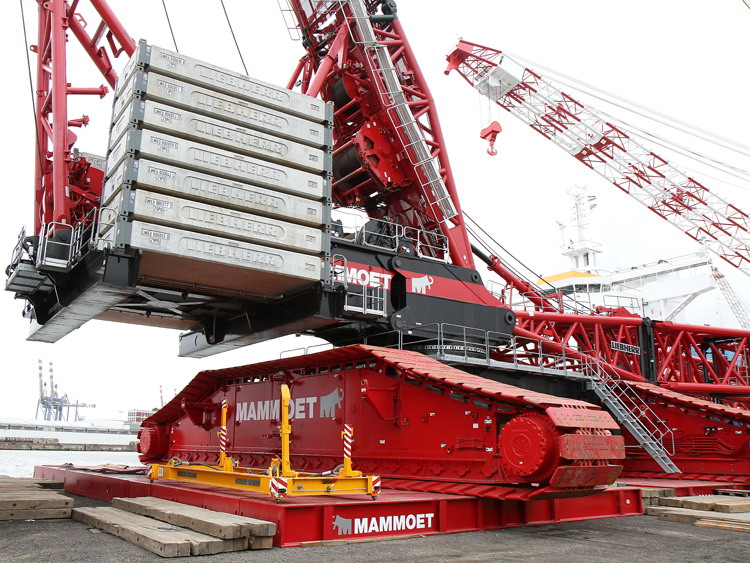

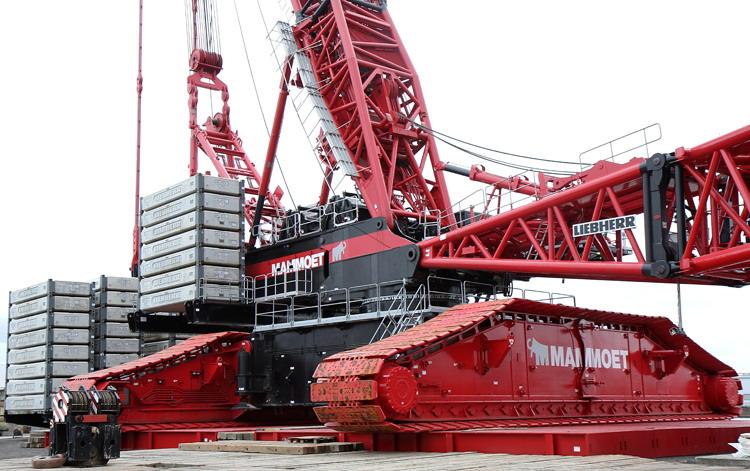

Die Fahrwerke sind 21,9 Meter lang und 3.840 mm hoch.
Damit diese auch etwas Standfläche bieten, sind diese jeweils 2,4 Meter breit.
Bis zur Oberkante der Betonklötze bringt es der LR 13000 auf über 11,2 Meter.

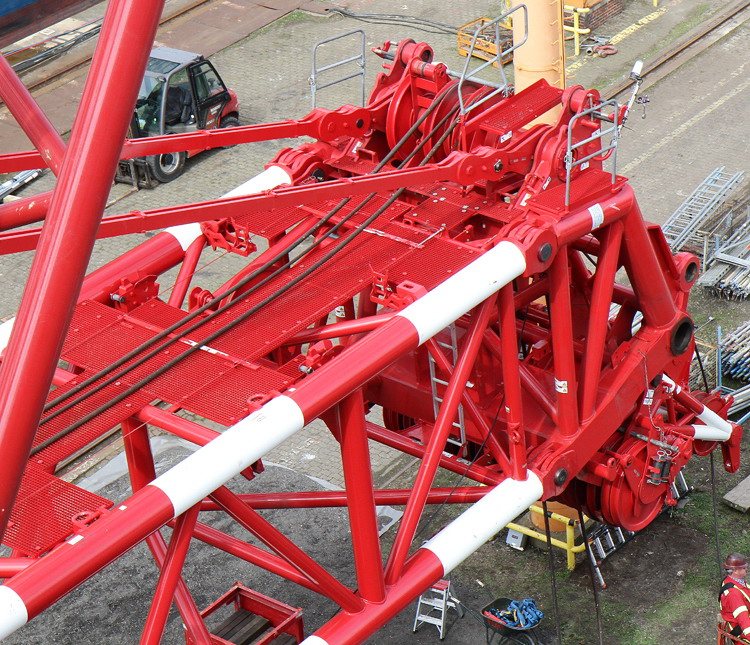

Zurück zum Auslegerkopf:

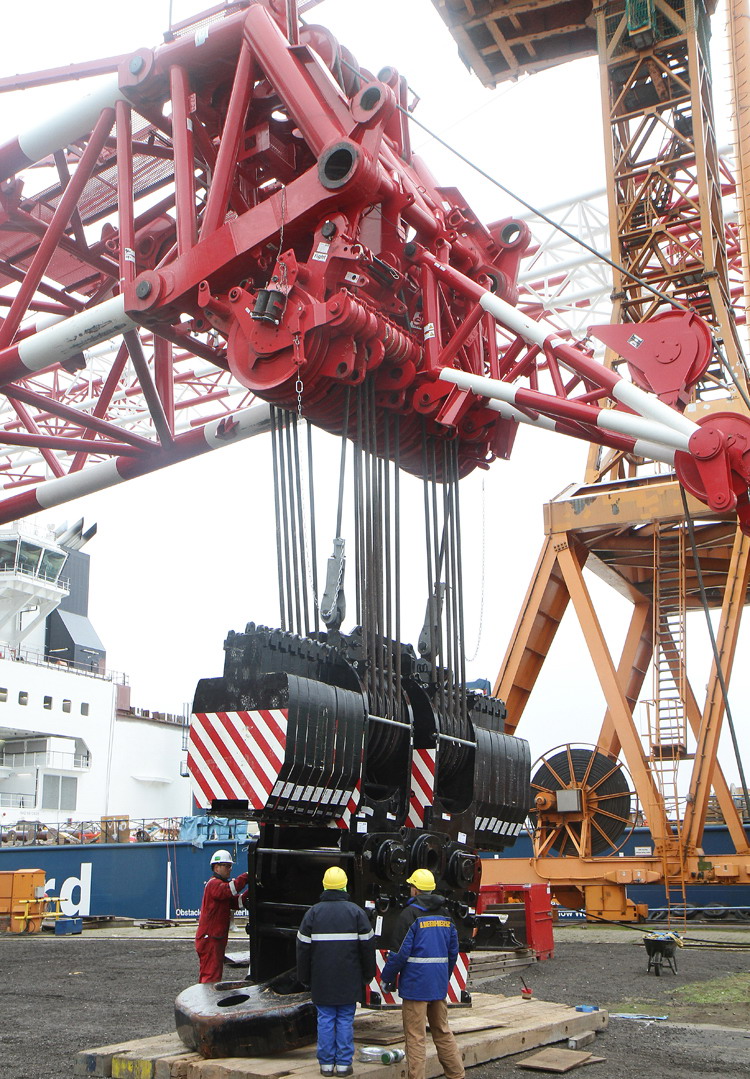

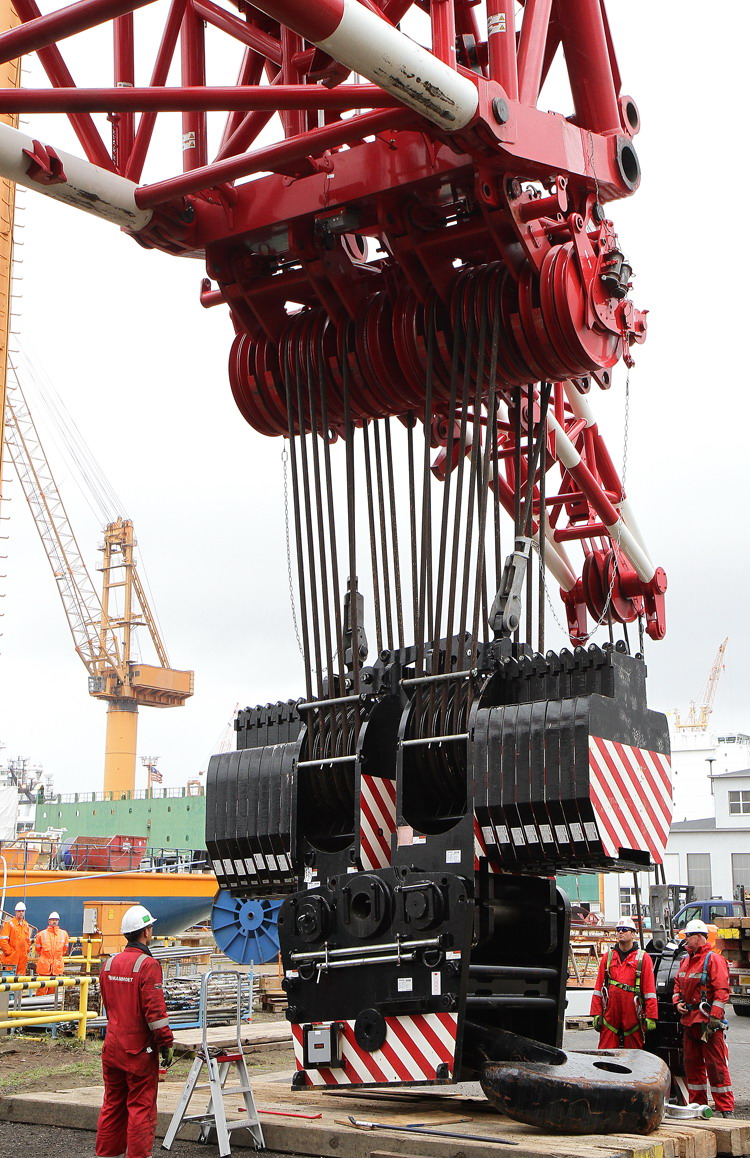

Hier lief mittlerweile das Einscheren der Hakenflasche auf vollen Touren.

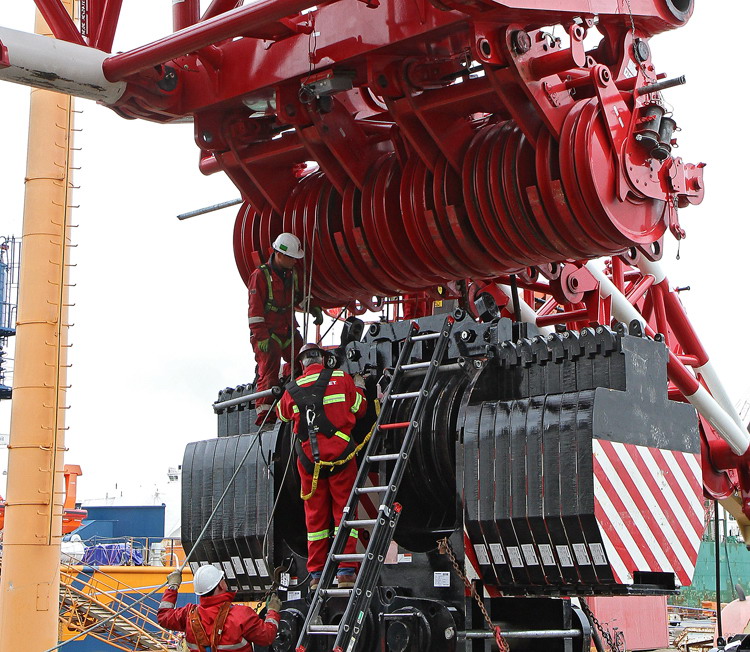

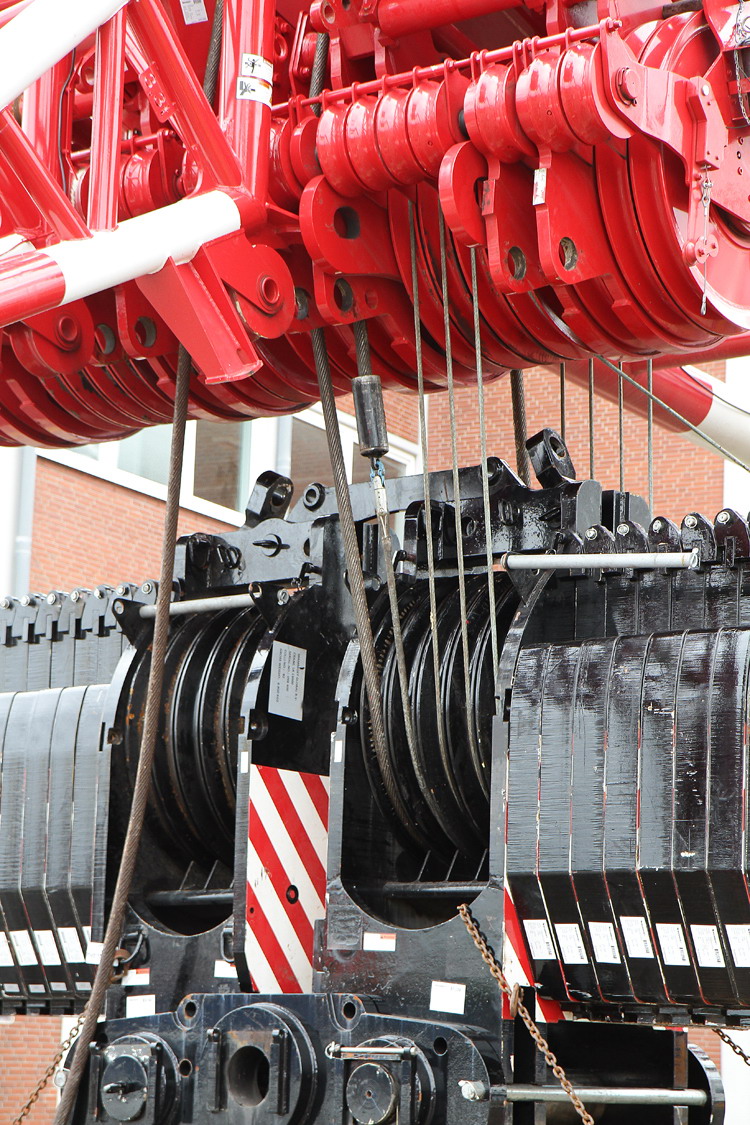

Beim Anblick auf den Rollenkopf wird schnell klar, einfach irgendwie rumtüddeln is nich
.
Vorhin erwähnte ich drei Seile = zwei Haken.
Der Grund ist einfach, denn diese Hakenflasche wird über zwei Winden gesteuert.

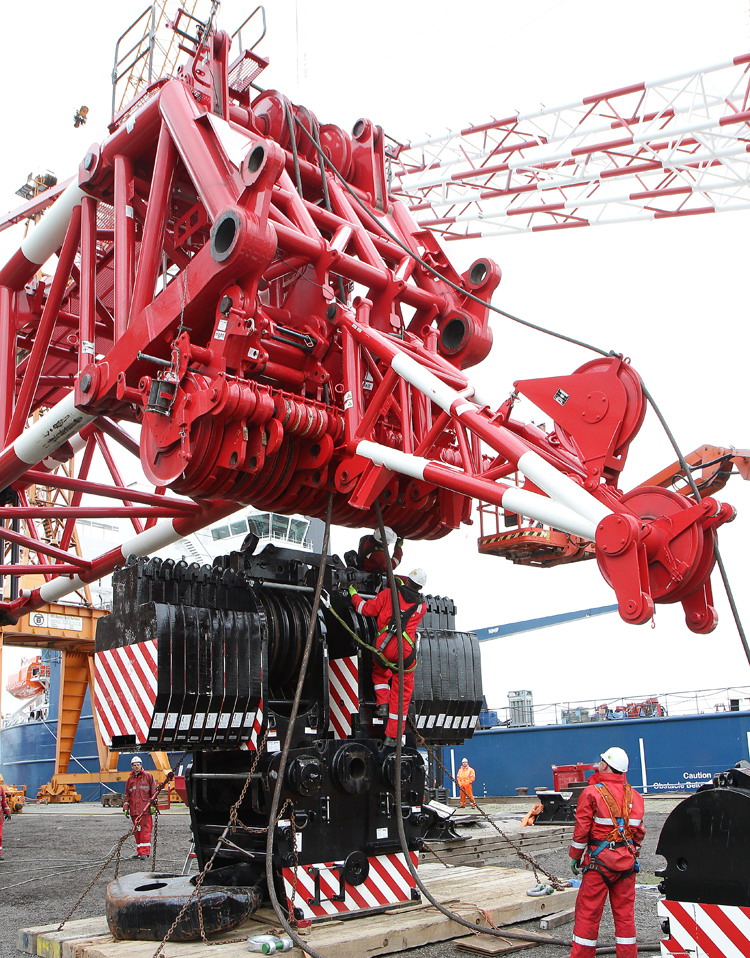

Hier sind die beiden Endösen gut zu sehen.
Der Terex CC 2400 im Hintergrund wirkt fast wie ein Spielzeug neben dem Liebherr-Kran.
Während der gesamten Montage unterstützten Fachleute aus Ehiningen die Holländer.
Dann wurden die Montagesicherungen entfernt.
Wenige Sekunden später hob die riesige Hakenflasche vom Boden ab.
